Autor Thema:  Neues Achsenkreuz erzeugen (1745 mal gelesen)
OHP
Mitglied
Konstrukteur


Sehen Sie sich das Profil von OHP an!   Senden Sie eine Private Message an OHP  Schreiben Sie einen Gästebucheintrag für OHP

Beiträge: 60
Registriert: 29.08.2002

V5 R10 SP05
V5 R12 SP03
V5 R14 SP03

erstellt am: 22. Jul. 2003 17:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo Mitstreiter!!!

Habe mal wieder ein kleines Problem. Und zwar habe ich mir eine Ansicht erzeugt und möchte nun die Koordinatenbemaßung (die im Kästchen) verwenden. Leider liegt das Achsenkreuz nicht mittig in meinem Teil.
Nun meine Frage: Wie kann ich mir ein neues Erzeugen (ganz einfach wie in V4) auf welches sich dann meine Bemaßung bezieht ???

Wir verwenden V5R10 SP05 auf Win2000.

Vielen Dank schon mal im vorraus.

Björn

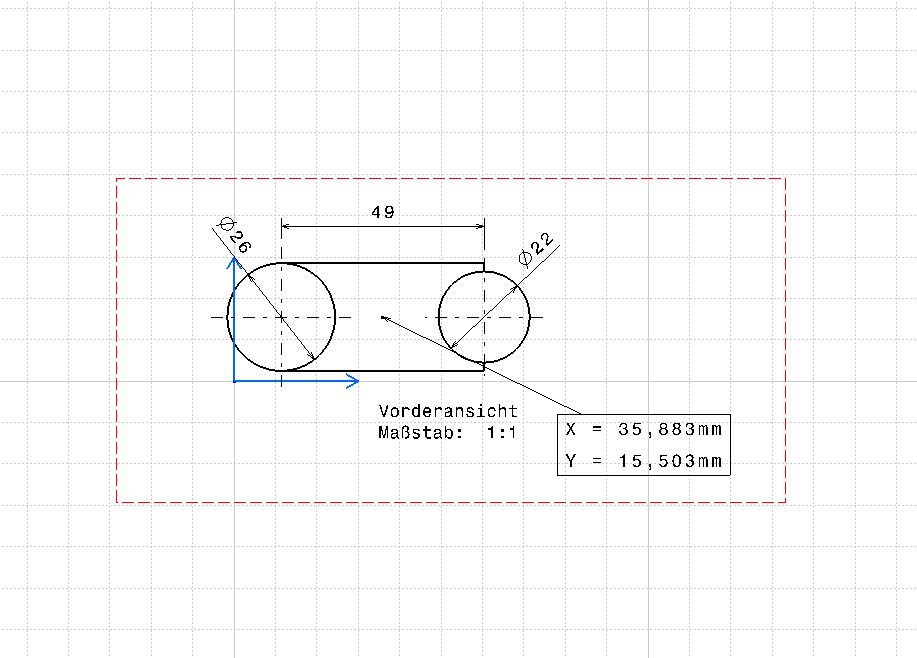

Ach so, hab noch ein kleines Bild dazugelegt zum besseren Verständnis.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

dxwilli
Mitglied
Konstrukteur


Sehen Sie sich das Profil von dxwilli an!   Senden Sie eine Private Message an dxwilli  Schreiben Sie einen Gästebucheintrag für dxwilli

Beiträge: 86
Registriert: 24.08.2001

 erstellt am: 22. Jul. 2003 18:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für OHP 10 Unities + Antwort hilfreich
Hallo,

ich mache das folgendermassen:
Im Part ein Achsystem erzeugen, dann im Draft Ansicht erzeugen
im Part dieses Achssystem anwaehlen und danach die Ausrichtebene.

So gehts bei mir gut (benutze es so zum Erzeugen von Bohrkoordinaten)

Mfg Wilfried

------------------
Catia V5R11 SP2 unter Win2000

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

OHP
Mitglied
Konstrukteur


Sehen Sie sich das Profil von OHP an!   Senden Sie eine Private Message an OHP  Schreiben Sie einen Gästebucheintrag für OHP

Beiträge: 60
Registriert: 29.08.2002

V5 R10 SP05
V5 R12 SP03
V5 R14 SP03

erstellt am: 23. Jul. 2003 15:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Servus Wilfried !!!

Funktioniert prima.

Vielen Dank

Björn

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
