Hallo Catia-Profis,

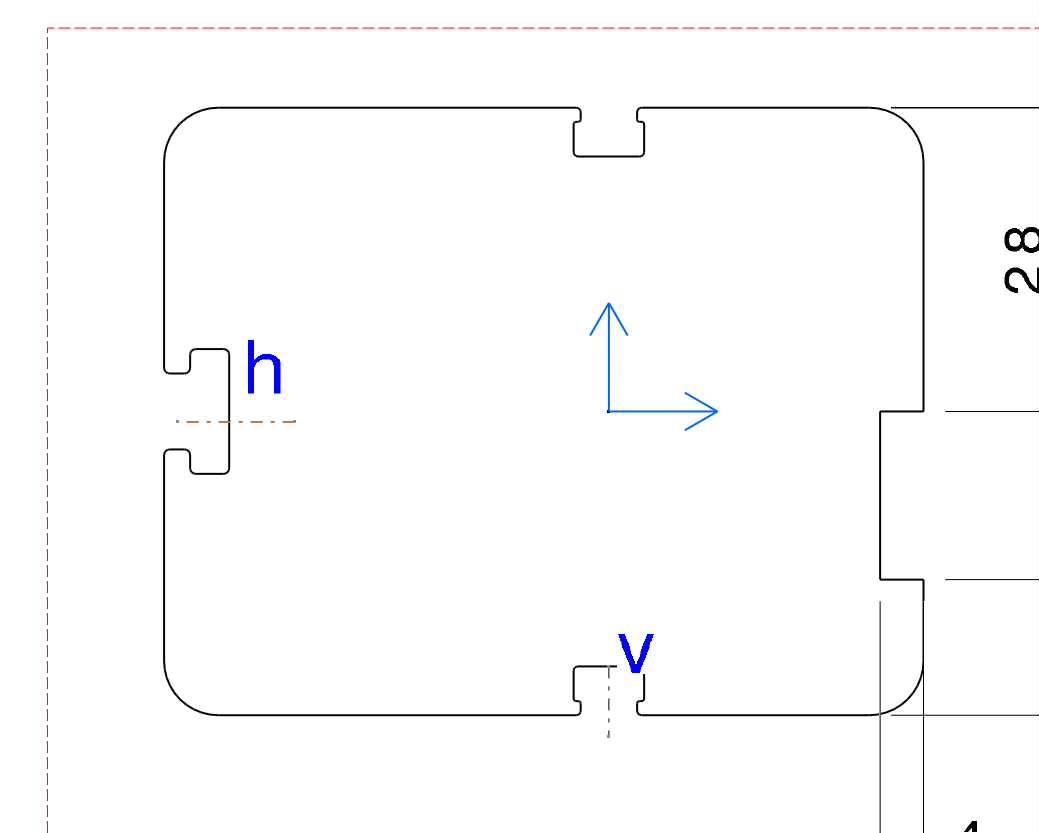

wie bekomme ich assoziativ, (parametrisch) eine Symmetrieachse (z.B. von einer Nut)? Wieso kann ich den Button "Geometrische Bedingung" oder "Im Dialogfenster definierte Bedingungen" nicht dazu verwenden? Ich hab mir einige Linien gezeichnet, allerdings nicht parametrisch (sprich wenn sich die Position der Nut verändert, geht die Linie nicht mit) und ich hab es nicht geschafft diese Linie zu den Außenkanten zu bemassen (Fehlermeldung: "Bemaßungserzeugung fehlgeschlagen").

Wer kann mir helfen?

1000 Dank

Gruß leo666

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Steffen Hohmann
Mitglied

Senden Sie eine Private Message an Steffen Hohmann

Schreiben Sie einen Gästebucheintrag für Steffen Hohmann

Beiträge: 446
Registriert: 06.03.2002

erstellt am: 29. Jan. 2003 10:18

<-- editieren / zitieren -->

Unities abgeben:

Nur für leo666

Hallo leo666,

verwende doch die Funktion Achslinie, die ist immer symmetrisch auch bei Änderungen.
(Menü "Einfügen - Aufbereitung - Achse und Gewinde - Achslinie)
Dazu noch die beiden äußeren Linien anwählen und die Größe der Linie durch Ziehen an den Enden einstellen.

Gruss Steffen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

leo666
Mitglied
Dipl.-Ing.

Beiträge: 102
Registriert: 04.12.2002

erstellt am: 29. Jan. 2003 15:28

<-- editieren / zitieren -->

Unities abgeben:

Hallo Steffen,

hat wunderbar funktioniert, besten Dank.

Gruß leo666

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
