Hallo,
meine Version 5.19 teilt mir mit, wenn ich diese Datei verwenden möchte, ob Block oder Tasche, soll ich die Geometrie der Konstruktion angeben. Offenbar sind Lücken enthalten. Der Sketcheranalyse sagt jedoch alles geschlossen.
Diese Datei ist dem Internet als jpg entnommen und mittels convertio.co nach dxf konvertiert worden.
Eine weitere Datei soll sich angeblich selbst schneiden, kann auch nicht verwendet werden.
Das Wägelchen soll einfach nur als Block / Tasche das neue Ziffernblatt meiner Uhr verschönern.
Gruß Kai

[Diese Nachricht wurde von MrPresident am 24. Feb. 2026 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus

Ich konnte kein Problem mit der Skizze feststellen.
Zeigt dir die Skizzenanalyse an wo Probleme an der Skizze sind?

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

geometrie-1.JPG geometrie-2.JPG

Das freut mich.
Meine Probleme mit den beiden Dateien hab ich geschildert.
Die eine scheint "offen", die andere "schneidet sich selbst".

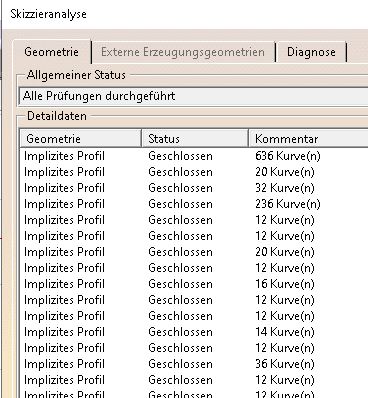

Hier die Ergebnisse der Analyse.

Ich bin jetzt nicht der Profi und erwarte auch keine "fertige" Datei zurück.
Aber im Moment stehe ich auf dem Schlauch....

Gruß Kai

[Diese Nachricht wurde von MrPresident am 24. Feb. 2026 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ateca-6.dxf

Guten Morgen,

da meine 3 Objekte bei anderen offensichtlich importierbar sind und bei mir nur Fehler hervorrufen, hätte ich eine Anregung und bitte um Zusendung als .catpart. Je 1 Datei als Block und Tasche.

Vielleicht klappt es ja auf diese Weise.

Vielen Dank im Voraus.
Gruß Kai

[Diese Nachricht wurde von MrPresident am 25. Feb. 2026 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

ateca-6.zip ateca.zip

Servus

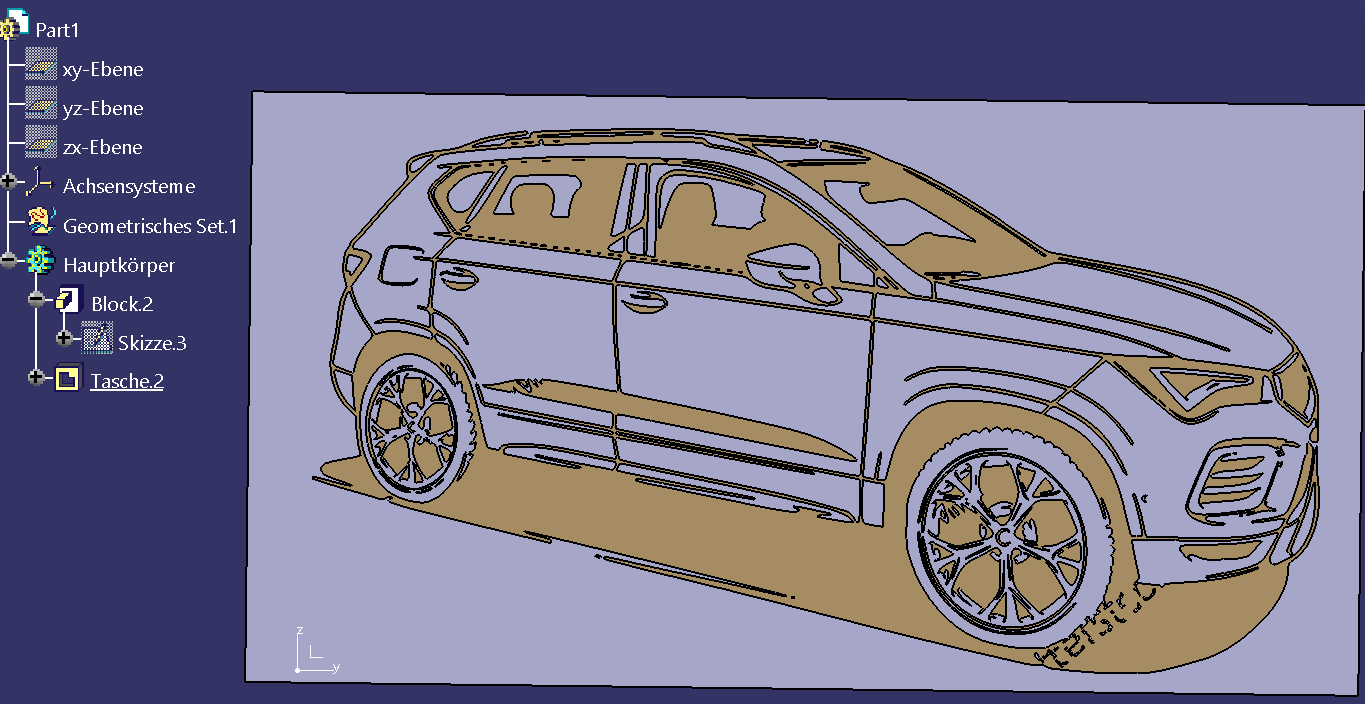

Hier mal zwei CATParts mit deinen Skizzen (die Tasche einfach wieder aktivieren)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Suppi, danke erstmal, ich melde mich.
Fakt ist auf jeden Fall.... ich brauche dringend neue Hardware :-(
Jede Änderung kostet mich graue Haare Wartezeit!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Deshalb empfehle ich nicht solche komplexe Skizzen zu verwenden.
ggf ist Catia auch nicht für dein Vorhaben (bzw nur teilweise) geeignet.
Da du vermutlich im 3D-Druck unterwegs bist: ggf gibt es da besser geeignete Tools für die Integration von abgeleiteter Daten (aus Bilder) direkt im Mesh.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Naja, alles aus der Not heraus geboren.
Bis auf die Wartezeit und NUR bei diesen komplexen Skizzen läuftt Catia soweit bestens.
Dennoch ist langsam neue Hardware geboten.
Seit mehr als 6 Jahre bastel ich mit Catia im 3D-Druck.
Sicher gibt es bedienungsfreundlichere" Tools, keine Frage.
Mag sein, das es Tools gibt, die aus einer jpg eine kleine performante dxf erzeugen.
Mir reicht ja die Silhouette....
---
Ach ja, interessanterweise lassen sich in beiden Zeichungen die Taschen zwar gegen einen Block tauschen, die Skizze wird jedoch nicht angezeigt. Ich möchte aus Gründen der Druckqualität beide Möglichkeiten testen....

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Fättisch, vollbracht.

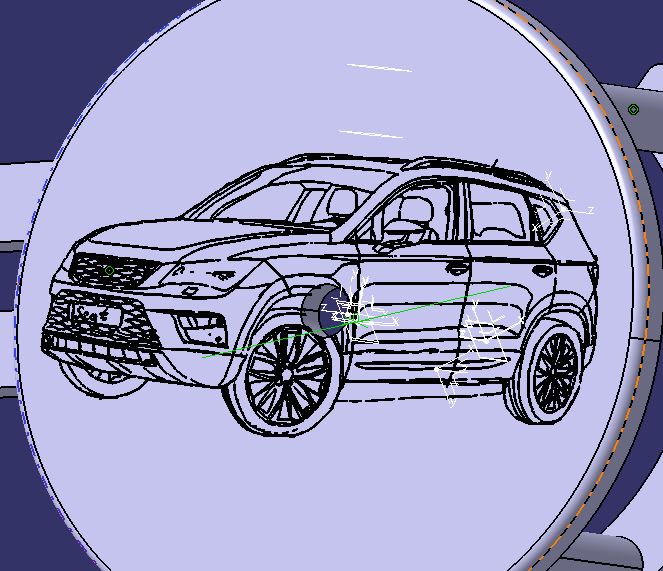

So soll es aussehen und in den Druck gehen.
Die Datei vom Ziffernblatt ist mit 61MB etwas groß geworden, ist dann so.
Vielen Dank nochmals :-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Tja, ich muss sagen.... die Tasche war ein voller Reinfall, der Druck ergibt nicht die gewünschte Silhouette.
Der Druck ist nicht nur zu fein, er ist auch zu klein. Aber auf der Platte ist einfach nicht mehr Platz, wenn das Fahrzeug vollständig rauf soll.
Ich werde es mit einem Block versuchen, ansonsten wird gegen eine stylistisch feinere Version mit Schriftzug getauscht.

[Diese Nachricht wurde von MrPresident am 25. Feb. 2026 editiert.]

Nachtrag: als Block schon besser, aber dennoch nicht wirklich verwertbar. Im im Grunde der Größe geschuldet, denn die runde Platte bietet mit 100mm einfach nicht genügend Fläche für das rund 5x größere Objekt (Fahrzeug). Ich werde wohl auf eine modifizierte wesentlich schlichter gehaltene Silhouette inkl. Schriftzug zurückgreifen.
---
Eine andere Frage.... warum auch immer, bei der Erstellung haben sich Block und Skizze getrennt. Normalerweise sind die ja verbunden. Wie kann ich Block/Tasche und Skizze nachträglich IM BAUM verbinden, die Funktionalität ist gegeben, alles bestens, mir gehtt es nur um die Ansicht im links im Baum

[Diese Nachricht wurde von MrPresident am 26. Feb. 2026 editiert.]

[Diese Nachricht wurde von MrPresident am 26. Feb. 2026 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Hast du eine Datei von mir weiterverwendet? ggf hatte ich Hybriddesign aktiviert.
ggf die Skizze in eine neues CATPart kopieren und das Model neu aufbauen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Natürlich, hat soweit funktioniert, vielen Dank nochmals.
Mit Hybrid kenne ich mich (noch) nicht aus.
Jetzt gehen für einen ersten Zusammenbau alle Teile in den Druck.
Auch bei 2 bzw. 3 Druckern wird das dauern, da jedes Teil eine andere Farbe bekommt, eine bunte Uhr eben :-)

Was bitte ist mit meiner Frage.... Skizze einem Block / einer Tasche "unterhängen"?
Wie gesagt, die Zuordnung stimmt, man "kennt" sich, alles passt.

Gruß Kai

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo nochmals,
sicher könnte ich jetzt einen neuen Thread aufmachen, aber vlt. kann mir jemand kurz und bündig erklären, wie ich einen Konus von einem Block abziehen kann.
Eine Tasche mittig plazieren, geschenkt, das funktioniert. Ist aber kein Konus. Den hab ich als Welle, nur wie bekomme ich diesen nun als "Tasche" in die Mitte? Auch am Block, wie soll ich das abziehen?
Vielen Dank im Voraus :-)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Hier ein paar Ideen:

• statt der Welle eine Nut nutzen

• Bohrung mit Typ "konisch"

• eine Tasche erzeugen und ein Auszugsschräge darauf anwenden (ggf auch im extra Körper und Boole'sche Operation anwenden)

• extra Körper mit dem Konus und diesen mit einer Boole'schen Operation vom Hauptkörper abziehen

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Bernd,

vielen Dank für die 4 Anregungen.

Zu 1.: die Nut ist zwar mittig, entpuppt sich aber trotz meiner Bemühungen nur als Ring

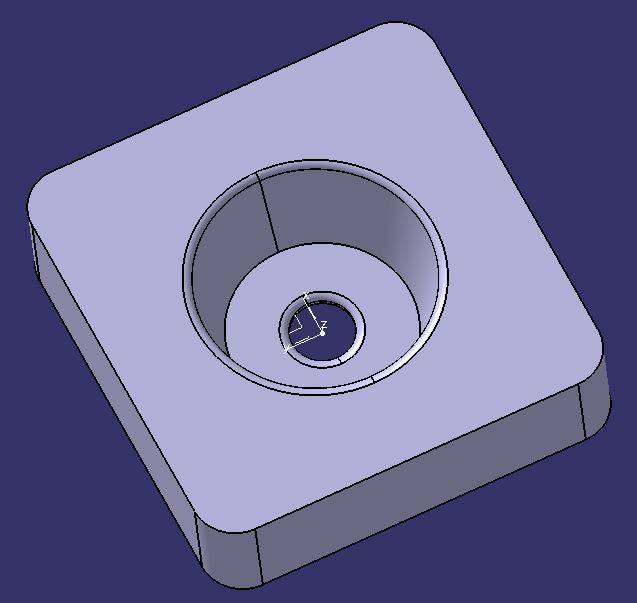

Zu 2.: die konische Tasche passt zwar, ist aber nicht mittig und auch die Maße kann ich nicht wirklich anpassen
Zu 3.: BooleŽsche Funktion nie benutzt
Zu 4.: Tasche mit Auszugsschräge passt schon sehr gut, mich irritieren nur die Maße, habe ich oben auch wirklich 27,5 und unten 25mm, Höhe von Oberkannte 42mm?
Egal wie ich messe, es bleiben oben wie unten 13,75mm.... schulterzuck

Gruß Kai
