Hallo, ich versuche gerade nach diesem Youtube Tutorial

https://www.youtube.com/watch?v=4KC9TSU1JJo

eine größere DXF Datei auf ein Part zu legen. Das ganze soll eine Platte mit erhobener Schrift werden, die später im 3D-Drucker gedruckt wird. Ich bekomme die DXF aber einfach nicht skaliert, damit die auf mein flaches Part passt. Ich habe die jetzt groß gelassen und dann im Bambu Slicer skaliert, das muss aber doch auch irgendwie anders in Catia gehen. Beim Skalieren-Befehl im Part-Design kann ich leider weder Skizze noch das aus der DXF erstellte Part auswählen. Kann mir da jemand weiterhelfen?

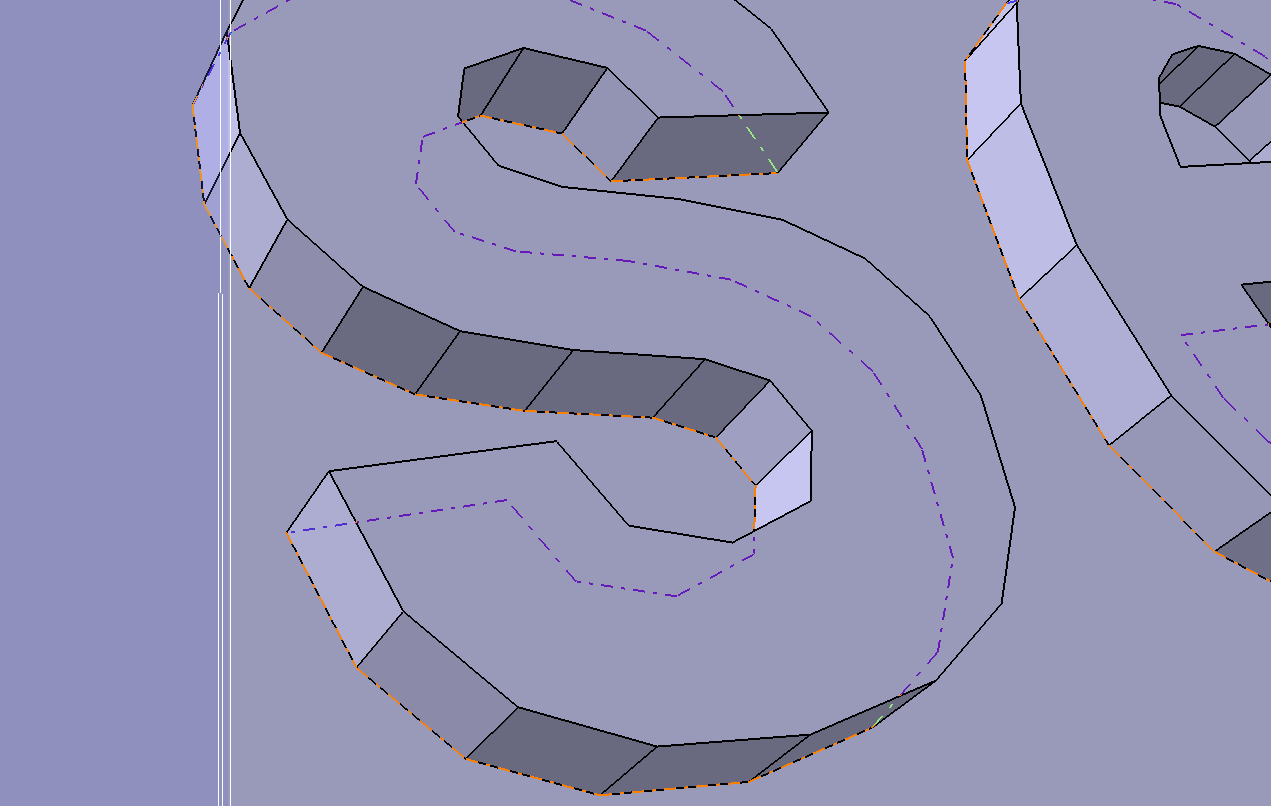

Zweite Frage: Die gem. Tutorial erstellte Schrift ist sehr eckig, bekommt man das irgendwie runder? Ein Screenshot ist angehangen.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Auch in der Skizze gibt es einen Befehl zum skalieren.
Alternativ Kannst du auch den Block (den Text) im PartDesign, mit der von dir erwähnten Funktion, skalieren.
Oder du achtest darauf schon bei Erstellen des dxf (bzw in der Zeichnung) darauf, dass der Text schon dir richtige Schrifthöhe hast.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

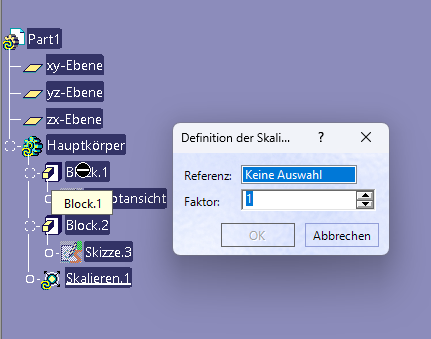

Leider nein, ich kann bei dem Skalieren Befehl im Part Design leider nichts auswhählen. Und im Skizzierer finde ich keine Skalier-Funktion

Andere Frage noch nebenbei. Bei mir hängt sich Catia ständig auf, weil das Logo sehr aufwendig ist und aus vielen einzelnen Elementen besteht. Kann man das irgendwie vereinfachen? Im Video drückt er auf das Fix-Büroklammer Symbol. Hilft das dabei? Das Symbol konnte ich bei mir ebenfalls nicht finden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus

Ach stimmt, im PartDesign geht Skalieren auf den ganzen Körper. Dann könntest du die Schrift (Block) in einem extra Körper erzeugen, diesen entsprechend Skalieren und dann per Boole'sche Operation zum Hauptkörper hinzufügen.
Skalieren in der Skizze: Einfügen -> Operation -> Umwandlung -> Maßstab

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von mm1987:
Leider nein, ich kann bei dem Skalieren Befehl im Part Design leider nichts auswhählen.

---

Du sollst nicht den Block anwaehlen, sondern das Skalierungszentrum (ein Punkt).
Die Skalierung wird auf den aktuellen Body angewendet. Das weiss CATIA schon.
DXF Daten kommen gerne 'zoellig' rueber. Das, was 1mm sein soll, ist dann 1 Zoll = 25.4mm. Du kannst also ggf. in der 'Quelldatei' des dxf gleich entsprechend 'klein schreiben' um dem entgegen zu wirken und das korrekte Resultat zu bekommen.

Zitat:

---

Original erstellt von mm1987:
Und im Skizzierer finde ich keine Skalier-Funktion

---

Hmm, OK gut das kann sein, dass diese Funktion nur ueber so ein kleines 'Umschalter' Dreieck zugaenglich ist. Weiss ich jetzt nicht auswendig und kann es auch nicht nachschauen daheim. Auch koennen Befehlspaletten ausgeschaltet oder 'verschuettet' sein.
Ansonsten schau mal nach so was wie 'Insert - Transformation - Scaling' im Pull-Down-Menu

Zitat:

---

Original erstellt von mm1987:
(...) Im Video drückt er auf das Fix-Büroklammer Symbol. Hilft das dabei? Das Symbol konnte ich bei mir ebenfalls nicht finden.

---

Das heisst 'Fix Together' und ist bei den Constraints zu finden

LG ... Wolfi

------------------
NX neun minus CATIA fuenf ergibt Hartz IV

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ah, ich habe die ganze Zeit das Element im Baum anzuwählen. Man muss es in der Skizze anwählen und dann vergrößern / verkleinern. Danke für den Hinweis. Klappt jetzt sowohl in der Skizze als auch im Part. Wobei die Funktion in der Skizze für mich deutlich besser passt.

Letzte Frage noch: Wie blende ich denn allgemein Befehle wie den Fix dauerhaft ein, wenn die nicht an der Symbolleiste angezeigt werden? Über dier Ansicht-Befehlsliste finde ich die zwar, will die aber gerne dauerhaft haben.

Der Fixieren Befehl ändert leider auch nicht, dass die Skizze so rechenintensiv ist. Jedes Mal wenn ich die anwähle, rödelt mein Rechner wie verrückt  Kann man das irgendwie ändern, dass das mit weniger Rechenaudwand geht?

[Diese Nachricht wurde von mm1987 am 21. Dez. 2025 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Du kannst zum einen Rechtsklick auf eine Befehlsleiste machen, dann kommt die Auflistung aller verfuegbaren Befehlsleisten, mit der Moeglichkeit einzelne ein bzw. auszuschalten.
Ueber Tools-Customize kommst Du u. a. zu einem Menu, in dem Du die Toolbars selber konfigurieren kannst.
Was jetzt genau dahinter steckt, wenn 'Fix Together' nicht auftaucht (nebenbei, Du redest immer von 'Fix', aber das ist etwas anderes, die Bueroklammer ist 'Fix Together') kann ich Dir jetzt auch nicht auswendig sagen.
Das Rechenleistungsproblem koennte evtl. an Genauigkeitseinstellungen liegen.

LG ... Wolfi

------------------
NX neun minus CATIA fuenf ergibt Hartz IV

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Das liegt vermutlich daran, dass die DXF-Datei aus gefühlt tausenden Punkten und Linien besteht, daher ist die vermutlich so rechenintensiv. Keine Ahnung ob man das irgendwie vereinfachen kann, dass das weniger Rechenleistung kostet.
