Hallo

ich möchte ein Paket (120x51x180mm) auf einem Transportband um 180° drehen. Hierfür benötige ich ein Konstruktionsmodell bei dem das Paket einer Helix-Kontur folgt, sodass auf einem Abschnitt von 500mm das Paket gerade in die Schraubenform einläuft und am Ende gerade aus dem Kanal herauslaufen kann.

Ziel ist es, das Paket auf den Kopf zu legen.

Wer kann helfen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 22. Jan. 2017 18:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hoddehavis 10 Unities + Antwort hilfreich
hi hoddahavis und willkommen im Forum.

WIE können wir Dir denn helfen?
Was genau suchst du?
Was hast du schon versucht?

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hoddehavis
Mitglied


Sehen Sie sich das Profil von hoddehavis an!   Senden Sie eine Private Message an hoddehavis  Schreiben Sie einen Gästebucheintrag für hoddehavis

Beiträge: 2
Registriert: 22.01.2017

 erstellt am: 22. Jan. 2017 23:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo


ich möchte einen rechteckigen Verbund von kleinen Kuchen durch einen schraubenförmigen Kanal gleiten lassen, sodass ich die Ober- und Unterseite vertauschen kann. Die ursprüngliche Auflagefläche des Produktes soll nach oben gekehrt werden. Den Vortrieb sollen die nachfolgenden Produkte erzeugen.

Die Abmessungen des Produktes beträgt: Breite: 120mm; Höhe: 51mm und die Länge: 180mm

Bei einem Helix liegt die Federkontur in einer falschen Ebene.

Die schraubenförmige Kontur soll so geformt sein, dass der Einlauf das Produkt von einem Transportband übernehmen und am Auslauf wieder auf ein nachfolgendes Transportband übergeben kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 22. Jan. 2017 23:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hoddehavis 10 Unities + Antwort hilfreich
Servus
Kannst du mal eine Skizze davon machen wie die Kontur aussehen soll?
Dann können wir dir Tipps geben wie du das modellieren kannst.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 23. Jan. 2017 10:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hoddehavis 10 Unities + Antwort hilfreich
Zitat:
Original erstellt von hoddehavis:

Bei einem Helix liegt die Federkontur in einer falschen Ebene.

Was meinst du mit Ebene? Die Helix ist kein ebenes Gebilde und hat auch keine Kontur. Vielleichrt benutzt du fälschlicherweise eine Spirale??

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 23. Jan. 2017 10:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hoddehavis 10 Unities + Antwort hilfreich


Servus

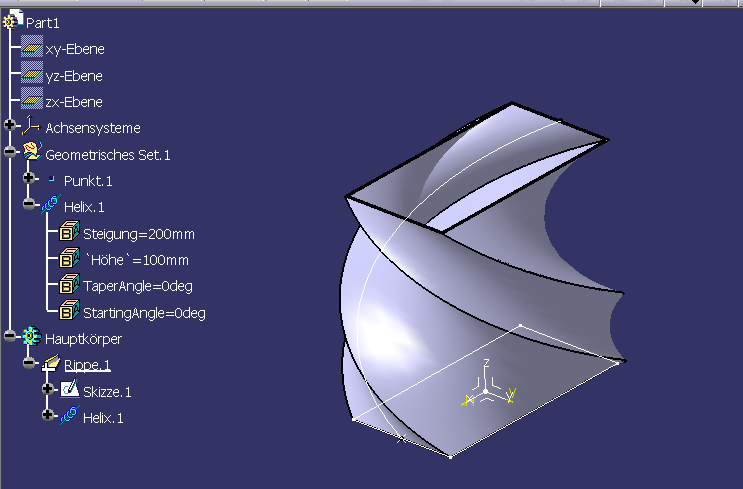

Meist du vielleicht so?

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 23. Jan. 2017 15:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für hoddehavis 10 Unities + Antwort hilfreich

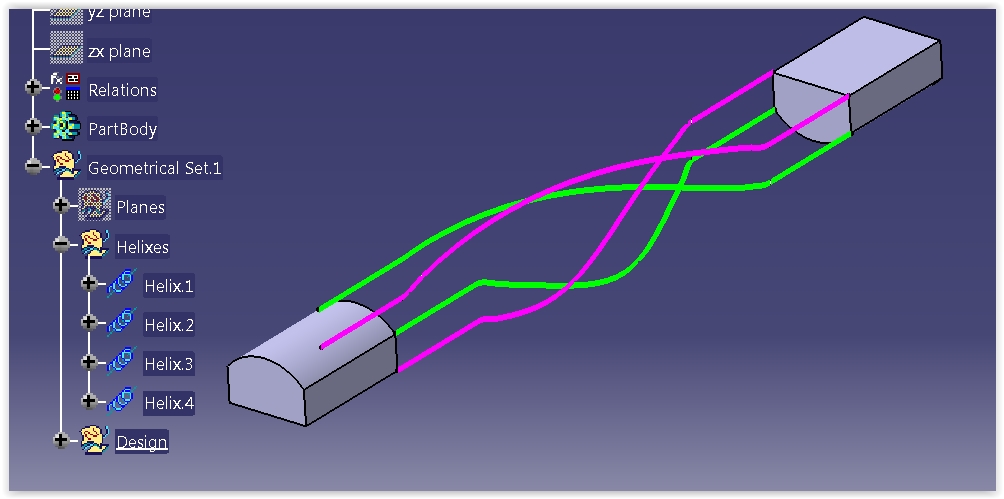

...oder so?

------------------
gruß, Tom
