Thema: Punkte auf Freiformfläche (1348 / mal gelesen)

SyMup
Mitglied

Senden Sie eine Private Message an SyMup

Schreiben Sie einen Gästebucheintrag für SyMup

Beiträge: 4
Registriert: 07.12.2016

CATIA V5R20

erstellt am: 07. Dez. 2016 21:47

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:

Hallo,

ich benutze Catia V5 R20 und möchte auf einer Freiformfläche Punkte/Löcher in konstantem Abstand verteilen.

Kann mir jemand einen Tipp geben wie das am besten funktioniert?

Gruß
SyMup

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 07. Dez. 2016 22:39

<-- editieren / zitieren -->

Unities abgeben:

Nur für SyMup

Servus
Willkommen im Forum. Bitte Systeminfo ausfüllen.
Kannst du mal ein Bild von der Fläche posten und wie die Punkte verteilt werden sollen (nur eine Richtung?).
ggf ist das geometrisch komplexer.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

SyMup
Mitglied

Beiträge: 4
Registriert: 07.12.2016

CATIA V5R20

erstellt am: 07. Dez. 2016 22:53

<-- editieren / zitieren -->

Unities abgeben:


Servus,

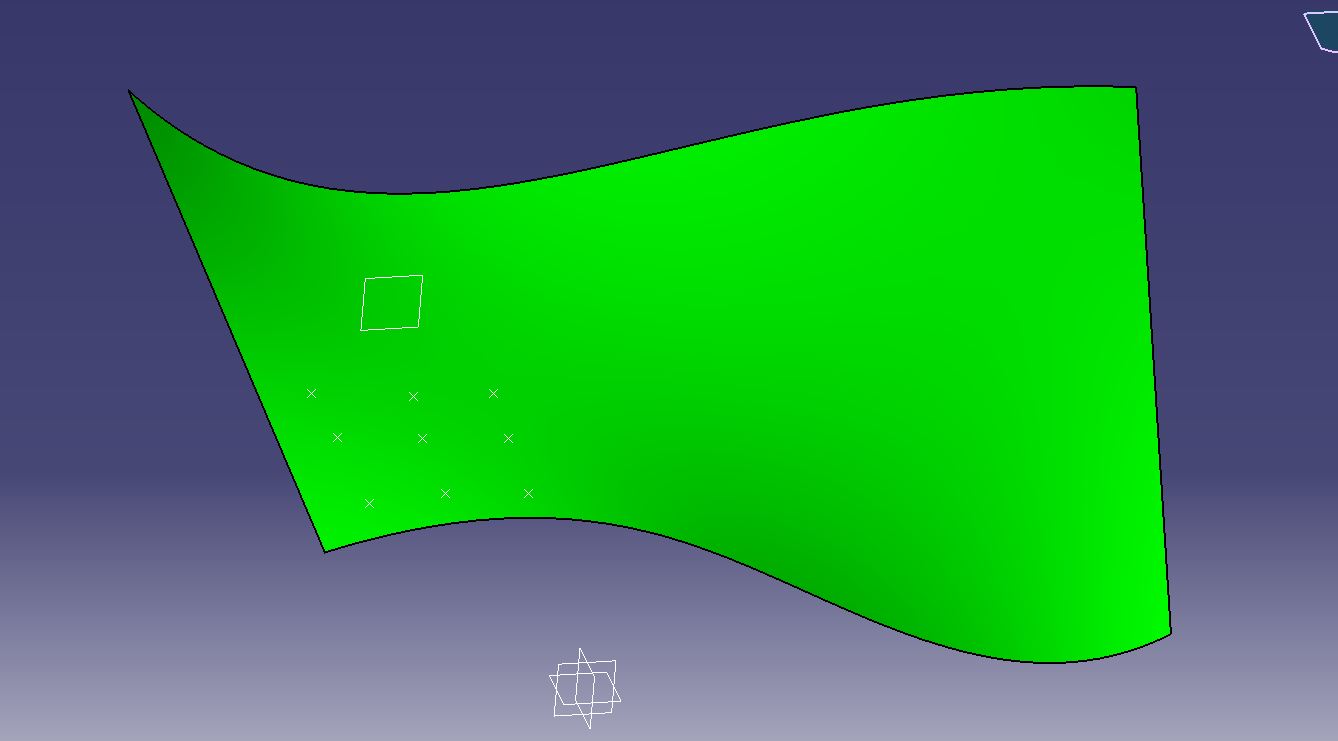

hier sind 9 Punkte als Beispiel aufgetragen. Ich möchte das Muster über die ganze Fläche fortgesetzt haben und natürlich in konstantem Abstand

Gruß
Symup

[Diese Nachricht wurde von SyMup am 07. Dez. 2016 editiert.]

[Diese Nachricht wurde von SyMup am 08. Dez. 2016 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 08. Dez. 2016 09:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für SyMup

Servus
Auf einer zweifachgekrümmten Fläche Punkte gleichmäßig zu verteilen ist recht komplex (vergleiche die Dimples bei Golfbällen)
Näherungslösungen sind zB:
- Linie die die Fläche schneidet erstellen -> Linie mustern -> Muster mit Fläche verschneiden
- Linie auf Fläche erstellen -> Punkte auf dieser Linie verteilen -> Parallele zur Linie (auf der Fläche) erstellen -> wieder Punkte dort verteilen
- ....

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
