  CATIA V5 Allgemein
  Kontakbedingung an Körperkante

Antwort erstellen  Neues Thema erstellen
CAD.de Login | Logout | Profil | Profil bearbeiten | Registrieren | Voreinstellungen | Hilfe | Suchen

Anzeige:

Darstellung des Themas zum Ausdrucken. Bitte dann die Druckfunktion des Browsers verwenden. | Suche nach Beiträgen nächster neuer Beitrag | nächster älterer Beitrag

Gut zu wissen: Hilfreiche Tipps und Tricks aus der Praxis prägnant, und auf den Punkt gebracht für CATIA & Co.

Mit dem all4cad-Blog immer bestens informiert! - Neues zu Lösungen und Entwicklungen rund um ERP und PDM, eine Pressemitteilung
Autor Thema:  Kontakbedingung an Körperkante (674 / mal gelesen)
NilsArmstrong
Mitglied
Konstrukteur


Sehen Sie sich das Profil von NilsArmstrong an!   Senden Sie eine Private Message an NilsArmstrong  Schreiben Sie einen Gästebucheintrag für NilsArmstrong

Beiträge: 214
Registriert: 25.02.2004

SolidWorks 2011x64 SP2.0
SolidEdge ST5
Catia V5 R29/30 auf WIN 10
NX 2 SP2

erstellt am: 27. Jul. 2016 09:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo Leute,

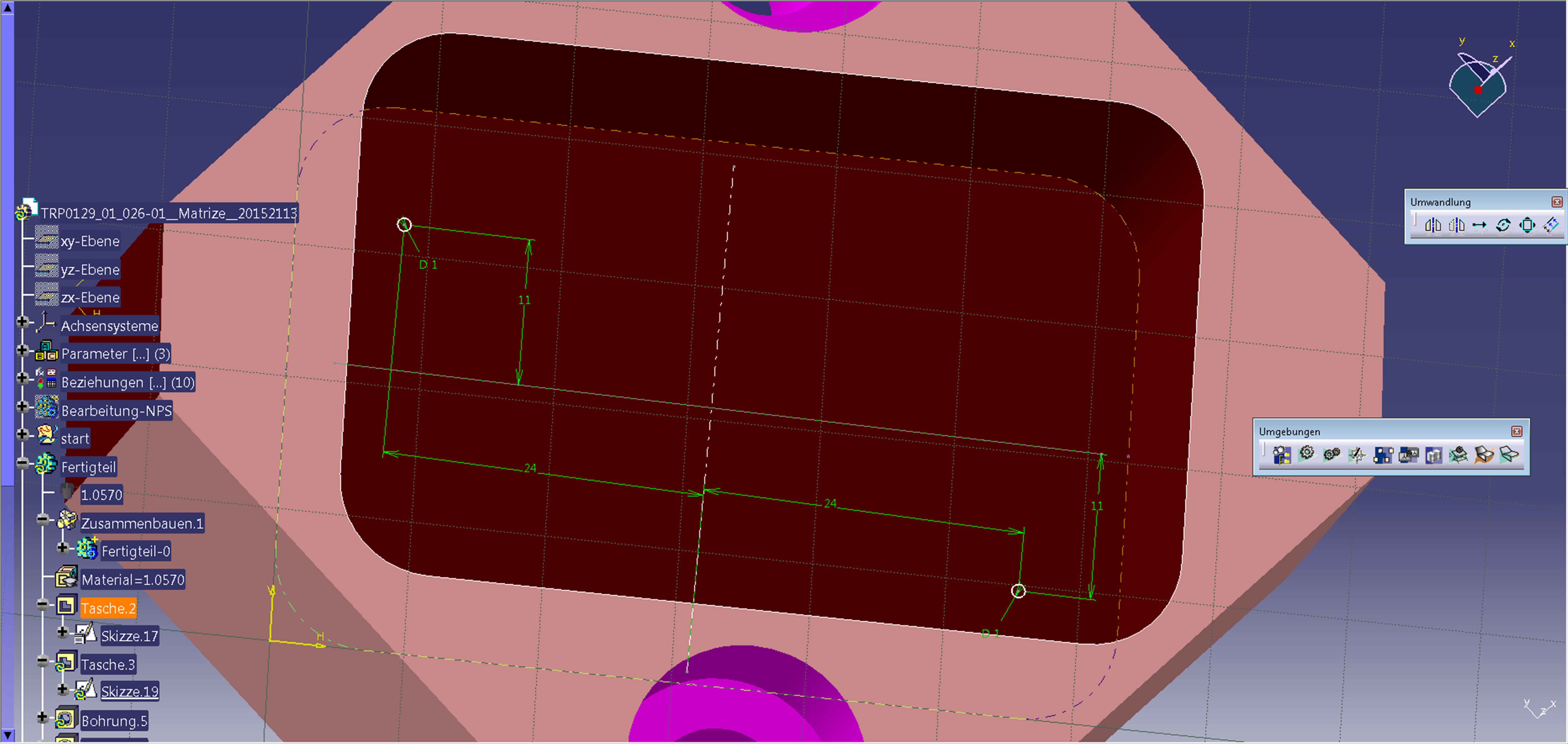

ich habe ein Positionierte Skizze. In der ich 2 Bohrungen Positionieren muss.
Die Skizze liegt in dem Grund einer Tasche.
Nun habe ich zum Vermassen Mittelllienen erzeugt, über RMT-> Mittelpunkt.
Hatte auch funktioniert.
Nun habe ich die Tasche verkleinern müssen.
Aber die Punkte sind (Catia)dumm an Ihrer Position geblieben.
Als einzige Kontaktbebingung kann ich "Kongruenz" setzen.
Mittelpunkt NICHT.
Frage: Wie würdet Ihr vorgehen?

mfg
Nils

------------------
N.K.
"... muss es funktionieren, oder darf es etwas von SIEMENS sein?"

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 27. Jul. 2016 09:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für NilsArmstrong 10 Unities + Antwort hilfreich

Hallo NilsArmstrong.
#Klug******ermodusan#
Ich hab auch mal Telefonsupport gemacht. Da ist geneue Wortwahl sehr wichtig:
Du hast keine Bohrungen, sondern eine Tasche.
Du hast keine Mittellinie darin, sondern eine ROTATIONSACHSE!! eine Mittellinie wäre eine Hilfsline, die gestrichelt dargestellt wird.
Eine Rotationsachse strichpunktiert (hat nebenbei auch andere Eigenschaften)
#Klug******ermodusaus# :-)

Wenn du dich schon auf "BReps" beziehst:
Warum benutzt Du nicht die Möglichkeit, das Achsenkreuz der positionierten Skizze auf den Flächenschwerpunkt der Bodenfläche zu legen? Auf dieses Achsenkreuz lässt sich alles sauber positionieren und spiegeln.

------------------
gruß, Tom

[Diese Nachricht wurde von thomasacro am 27. Jul. 2016 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
