ich weiß nicht warum ich die folgende Meldung bekomme, wenn ich versuche ein Rechteckmuster für Flächenstempel unter Generative Sheetmetal Design in Catia V5R20  zu erzeugen:

"Bei der Erstellung des gefalteten Musters ist ein Fehler aufgetreten.
Nach Aufmaß trimmen-Operator:
Das Ergebnis kann auf Grund einer momentanen oder permanenten Einschränkung nicht zusammengefügt werden.
Wert oder Eingabekörper ändern.
Vergewissern Sie sich, dass alle Exemplare des Musters vollständig auf einem einzelnen und ebenen Stützelement liegen."

Komischerweise bekomme ich keine Meldung, wenn ich den Abstand auf 100mm wechsle...
Kann mir jemand helfen?

Vielen Dank im Voraus!
leccepen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi leccepen,

Zitat:

---

Vergewissern Sie sich, dass alle Exemplare des Musters vollständig auf einem einzelnen und ebenen Stützelement liegen."

---

Und? Liegen sie?
Wenn's mit '100'geht:  Wie sieht das dann aus?

Tschau,
Joe

PS: Bitte Systeminfo ausfüllen.

------------------
Inoffizielle Catia Hilfeseite

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Joe,

danke für schnelle Antwort, mit 100mm geht tadellos..
Keine Meldung, nun brauche ich 60mm ....
Im Anhang die Datei mit 60mm Abstand.
Wenn ich OK ausführe dann kommt diese o.g. Meldung.
Verstehe nur Bahnhof, weil die Oberfläche eben ist und keine Kollision möglich.

[Diese Nachricht wurde von leccepen am 18. Mrz. 2016 editiert.]

[Diese Nachricht wurde von leccepen am 18. Mrz. 2016 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi leccepen,

und liegt die Einprägung samt Verrundung innerhalb der 60mm?

_Das Bild_ kenne ich bereits.
Geht's wirklich mit 100? 90? 80? ...
Wenn Du den Umschlagpunkt findest, verstehst eventuell auch die Ursache.

Tschau,
Joe

------------------
Inoffizielle Catia Hilfeseite

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

rechteckmuster.jpg meldung.jpg

Hallo,

danke für deine Bemühungen!
67mm geht noch aber 66 nicht mehr... (s.h. Anhang)
Es liegt noch nichts auf der Fläche außer Flächenstempel...

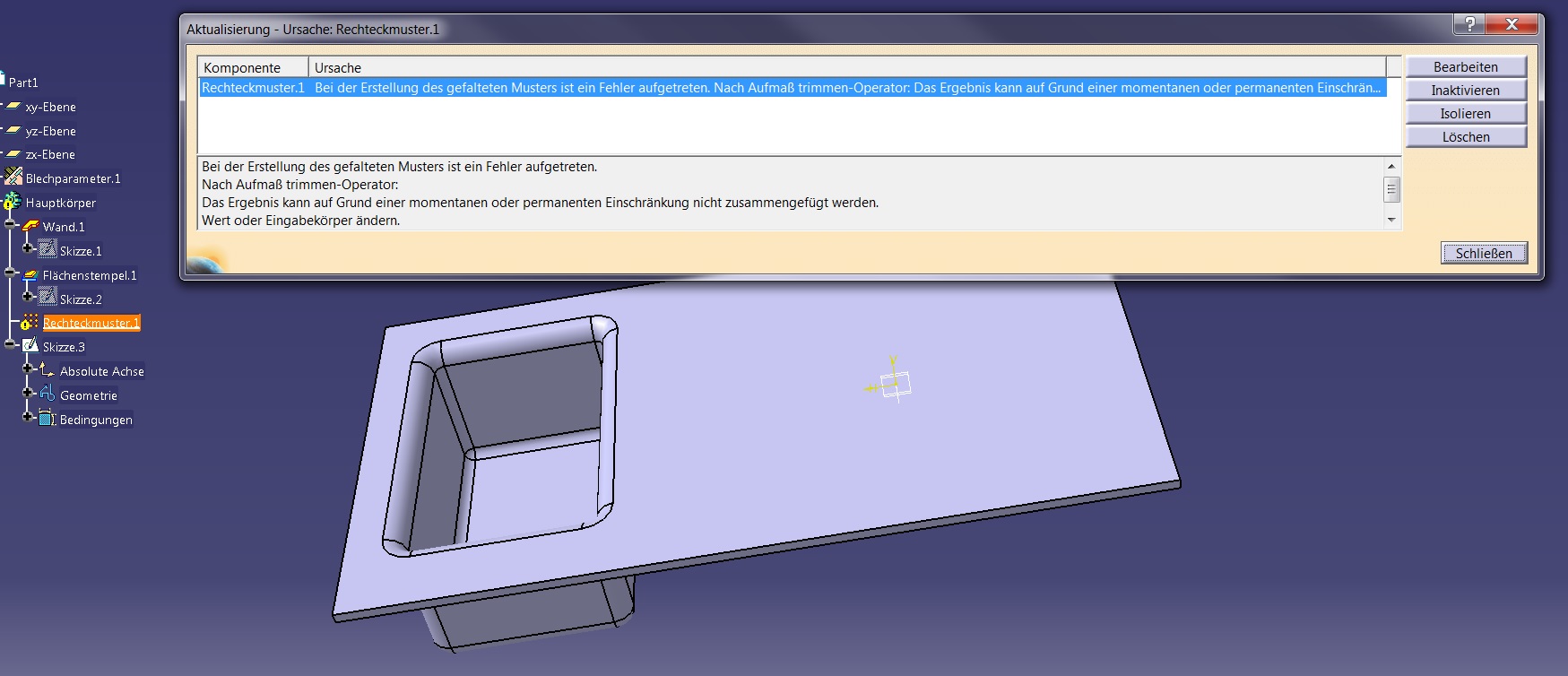

Als zweite Datei habe ich die Meldung für das Maß 66mm angehängt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hi leccepen,

also:
- ein gefaltetes Muster gibt's noch nicht??
- wofür steht 'Aufmass trimmen'? (schon zu lange her)

Kannst Du den Topf(Flächenstempel) einfach kopieren und auf Position schieben(dazu Skizze ändern)?

Tschau,
Joe

------------------
Inoffizielle Catia Hilfeseite

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

beispiel.CATPart

Hallo Joe,

die Fläche ist total eben, keine Falten, nichts.

Ich weiß dass es viele Möglichkeiten gibt,
ich will nur die Konstruktion über Rechteckmuster erzeugen,
was normalerweise einwandfrei funktioniert.

ich habe die Datei in CATPart Format angehängt,
falls jemand das anschauen will.
Vielleicht gibt's doch einen Fehler.

Viele Grüße!
leccepen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hi leccepen,

mal 'ne kleine Frage: Wo soll das Material für die 30mm Ziehtiefe der Taschen herkommen?

Wenn Du stattdessen 10mm Tiefe ansetzt, geht's.

Tschau,
Joe

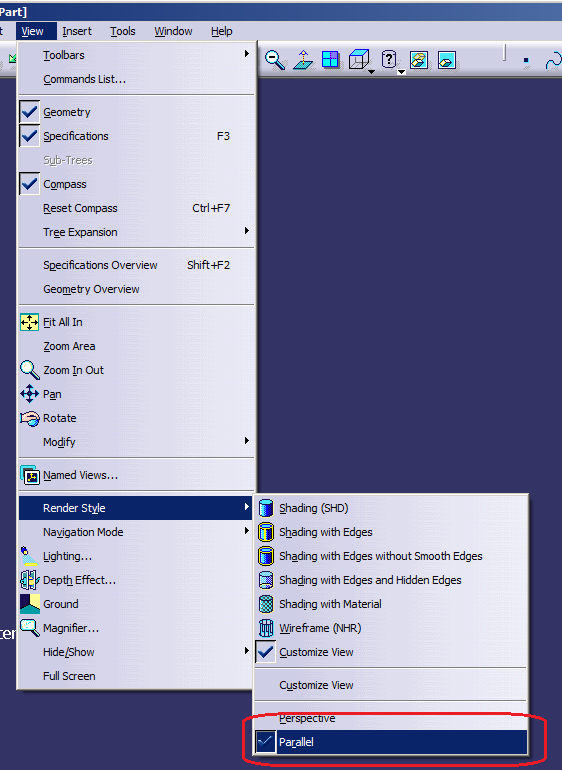

PS: Stell mal View/Render Style auf parallel(-> Bild), sonst verzieht's immer die Perspektive.
------------------
Inoffizielle Catia Hilfeseite

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo zusammen,
ich habe mir das Beispiel mal angesehen. Es ist, aus meiner Sicht, kein Fehler in der Konstruktion zu finden.
Und das Merkwürdige ist, wenn man den Richtungspfeil(Zugrichtung) umdreht,funktionieren alle Abstände.

Gruss JPF

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Joe,

danke das hat geholfen!

Hallo JPF,

tatsächlich ist das komisch, der Fehler liegt aber doch in Konstruktion..

Viele Grüße!
