Thema: Sheet Metal Design (2997 / mal gelesen)
|
Basti61988
Mitglied
Student
   Beiträge: 6
Registriert: 02.03.2016 Catia V5 R20
|
erstellt am: 02. Mrz. 2016 17:23  <-- editieren / zitieren -->   Unities abgeben:
Hallo, ich beschäftige mich zurzeit mit dem Thema Sheet Metal Design.

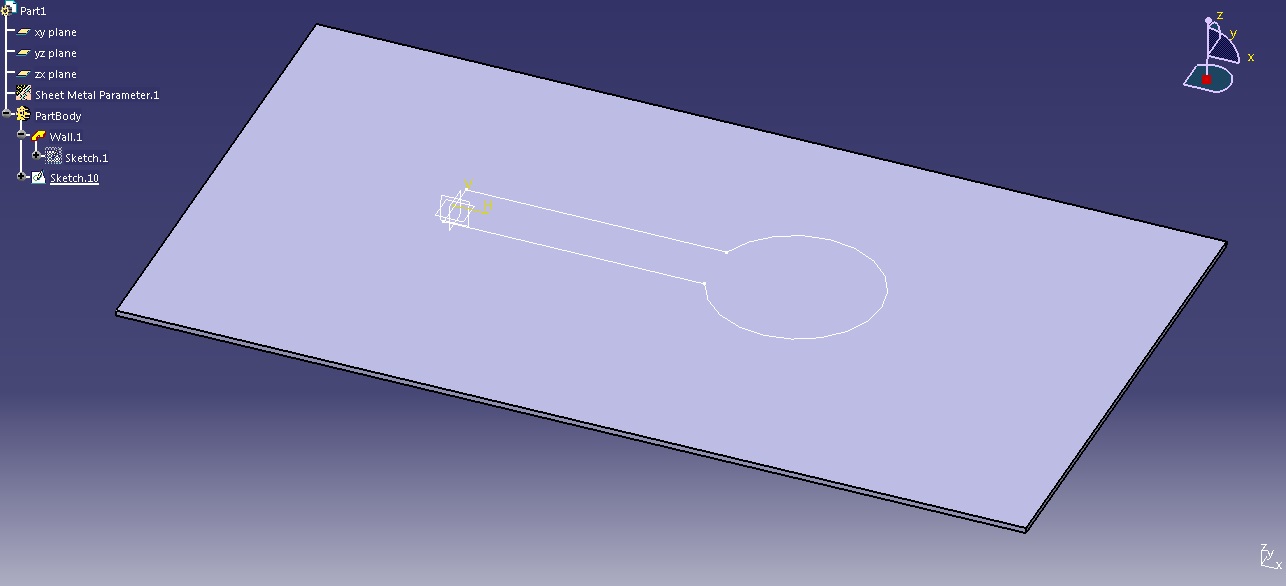

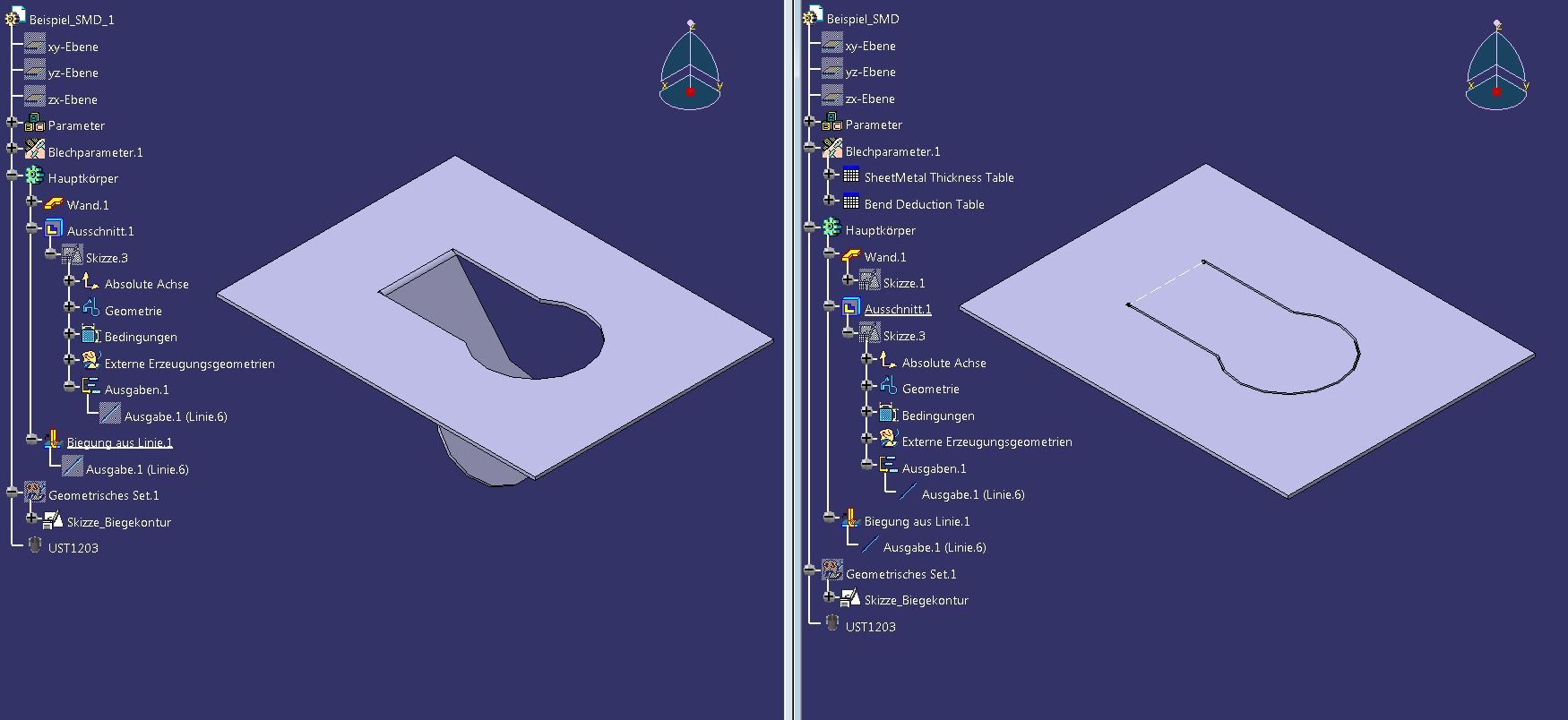

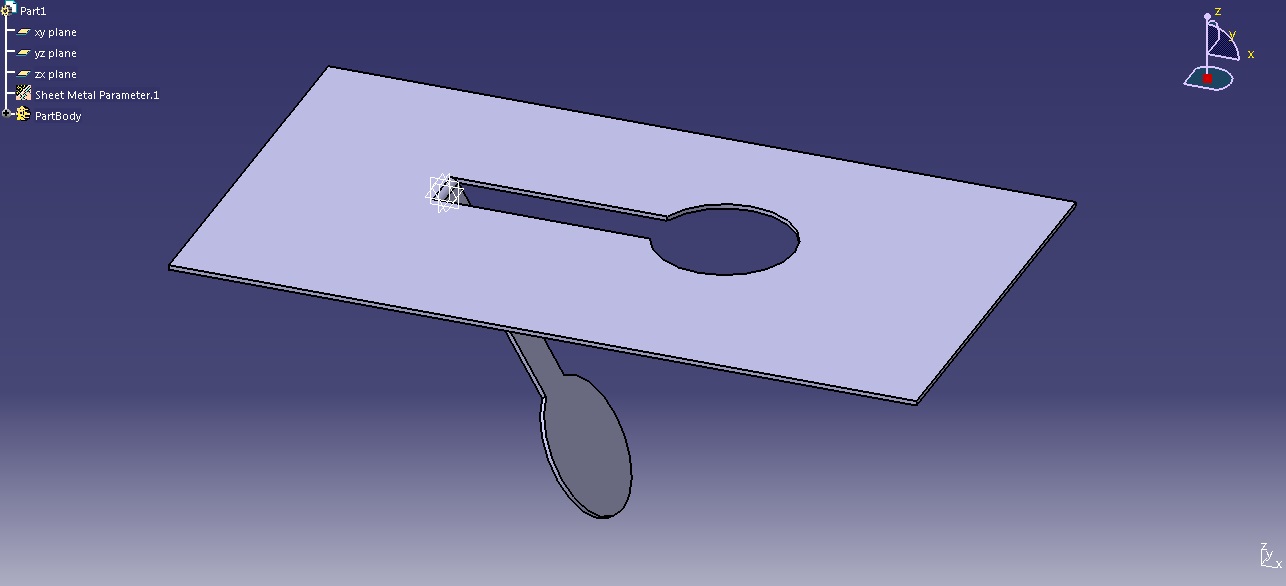

Leider bin ich auf ein Problem gestoßen wo ich nicht weiter komme und ich auch keine Hilfe diesbezüglich gefunden habe. Ich möchte gern aus einer Wall eine Skizze abkanten. Über Umwege und mit Hilfe einer Ebene auf die ich die SKizze verschoben habe ist es mir gelungen. Allerdings ist beim gestreckten Teil ein Problem aufgetreten, dass die Walls sich überschneiden... Anbei mein Problem und alternative Lösung. [Diese Nachricht wurde von Basti61988 am 02. Mrz. 2016 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Basti61988
Mitglied
Student
Beiträge: 6
Registriert: 02.03.2016 Catia V5 R20
|
erstellt am: 09. Mrz. 2016 20:42 <-- editieren / zitieren --> Unities abgeben:
|
DasRelikt
Mitglied
Dipl.-Ing. Maschinenbau
Beiträge: 16
Registriert: 04.01.2005 Windows 7 Pro x64
CATIA V5-6R2014 SP3
ENOVIA VPM
|
erstellt am: 10. Mrz. 2016 08:23 <-- editieren / zitieren --> Unities abgeben: Nur für Basti61988
|
Basti61988
Mitglied
Student
Beiträge: 6
Registriert: 02.03.2016 Catia V5 R20
|
erstellt am: 10. Mrz. 2016 19:32 <-- editieren / zitieren --> Unities abgeben:
|
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 10. Mrz. 2016 20:14 <-- editieren / zitieren --> Unities abgeben: Nur für Basti61988
Servus Und wie willst du das Teil ohne Spalt herstellen? (Feinschneiden?) Mit einem Spalt von wenigen µm müsstest du doch leben können. Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Basti61988
Mitglied
Student
Beiträge: 6
Registriert: 02.03.2016 Catia V5 R20
|
erstellt am: 12. Mrz. 2016 08:27 <-- editieren / zitieren --> Unities abgeben:
soll ein laserteil werden. und konstruktiv nur eine linie. sonst fährt der laser ja zweimal über die gleiche stelle. hab auch schon bei anderen programmen gesehen das es funktioniert. weiß den namen leider nicht...  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wolfi_z
Moderator
Konstrukteur
Beiträge: 2504
Registriert: 04.12.2004 CATIA V5 in der aktuellen Umgebung des jeweiligem OEM ;-)
NX 2312 Daimler
|
erstellt am: 13. Mrz. 2016 15:31 <-- editieren / zitieren --> Unities abgeben: Nur für Basti61988
Das 'Problem' ist, dass CATIA Mathematik (Theorie) macht und der Laser Material wegbrennt (Physik - Realitaet - Praxis). In der Mathematik hat eine Linie die Dicke Null, genau das geht 'in echt' aber natuerlich nicht, da der Laser immer eine endlich breite Spur rausbrennt. Also musst Du, wie von Bernd bereits erwaehnt, eine schmale Spur einzeichnen, wobei der Abstand der beiden Linien moeglichst dem entsprechen sollte, was der Laser wegnimmt (sag ich jetzt mal so, wir wollen es ja gern realistisch haben  ). Die Umsetzung, dass der Laser hinterher nur einmal drueberfaehrt, muesste dann irgendwo anders erfolgen. Bei der Part Design Pocket gibt es die Option 'Thick' bzw. 'Thin Pocket'.
Da haettest Du dann nur eine Linie und wuerdest diese dann vorzugshalber als neutrale Faser angeben, und eine Spaltbreite festlegen.
Ob der Cutout im SMD diese Option auch hat, kann ich Dir fruehestens morgen sagen LG ... Wolfi  ------------------
NX neun minus CATIA fuenf ergibt Hartz IV Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 13. Mrz. 2016 17:32 <-- editieren / zitieren --> Unities abgeben: Nur für Basti61988
Hi ! Wenn ich kurz aushelfen darf: Zitat:
Original erstellt von wolfi_z:
Bei der Part Design Pocket gibt es die Option 'Thick' bzw. 'Thin Pocket'.
[...] Ob der Cutout im SMD diese Option auch hat, kann ich Dir fruehestens morgen sagen

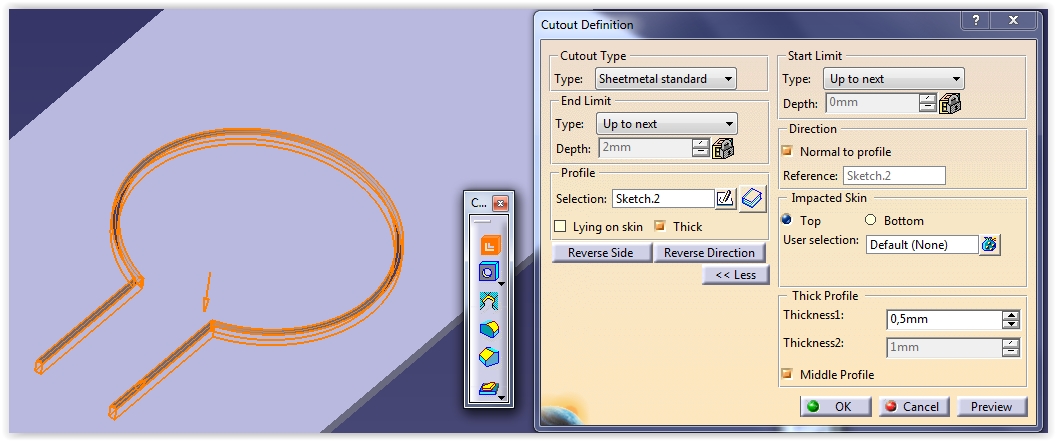

Ja, geht dort genauso -> ------------------
gruß, Tom  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
wolfi_z
Moderator
Konstrukteur
Beiträge: 2504
Registriert: 04.12.2004 CATIA V5 in der aktuellen Umgebung des jeweiligem OEM ;-)
NX 2312 Daimler
|
erstellt am: 13. Mrz. 2016 17:40 <-- editieren / zitieren --> Unities abgeben: Nur für Basti61988
|
Basti61988
Mitglied
Student
Beiträge: 6
Registriert: 02.03.2016 Catia V5 R20
|
erstellt am: 13. Mrz. 2016 20:48 <-- editieren / zitieren --> Unities abgeben:
|
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 13. Mrz. 2016 21:19 <-- editieren / zitieren --> Unities abgeben: Nur für Basti61988
|
wolfi_z
Moderator
Konstrukteur
Beiträge: 2504
Registriert: 04.12.2004 CATIA V5 in der aktuellen Umgebung des jeweiligem OEM ;-)
NX 2312 Daimler
|
erstellt am: 14. Mrz. 2016 11:20 <-- editieren / zitieren --> Unities abgeben: Nur für Basti61988
|
Basti61988
Mitglied
Student
Beiträge: 6
Registriert: 02.03.2016 Catia V5 R20
|
erstellt am: 17. Mrz. 2016 10:42 <-- editieren / zitieren --> Unities abgeben:
hab das jetzt so gemacht. Hab einen "Laserstrahlspalt" von 0,1mm gemacht und dann mit Bend from Flat gekantet. Nachdem ich die .dxf erstellt habe, hab ich in dieser dann den Spalt wieder weg gemacht und habe dann nur eine Konturlinie für den Laser übrig.  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
