Autor Thema:  Farben bei Boolscher Operation Add (1403 mal gelesen)
Perry93
Mitglied


Sehen Sie sich das Profil von Perry93 an!   Senden Sie eine Private Message an Perry93  Schreiben Sie einen Gästebucheintrag für Perry93

Beiträge: 2
Registriert: 08.12.2015

CATIA V5 R19 SP2
WIN8 64bit

erstellt am: 08. Dez. 2015 17:21    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo zusammen,

ich habe heute 2 Körper (Felgen und Reifen) per boolscher Operation "Add" im Partbody zusammengefügt.
Wenn ich nun den Partbody auf aktiv setze, kann ich den einzelnen Körpern keine verschiedene Farbe geben. Es stimmt von der Anzeige nicht (siehe Bild 2 im Anhang).
Es sollte eig aussehen wie in Bild 1.
Gibts dafür abhilfe, außer die Parts in einem Assembly zusammenzubauen oder die Parts separiert außerhalb des Partbody zu belassen.

Desweiteren würde mich noch interessieren ob es irgendwo eine Einstellung gibt die definiert wo das geometrische Set im Strukturbaum positioniert wird, wenn ich es automatisch erstellen lasse. Ich hätte es gerne an letzter Position, standardmäßig packt er es aber vor den Partbody.

Vielen Dank schonmal!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 08. Dez. 2015 19:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Perry93 10 Unities + Antwort hilfreich

Hallo Perry93,

willkommen im Forum. Bitte Systeminfo ausfüllen.

Zitat:
Wenn ich nun den Partbody auf aktiv setze, kann ich den einzelnen Körpern keine verschiedene Farbe geben.

Das ist so nicht richtig.

So wie ich das auf dem Bild sehe kommt der Unterschied daher, das die Durchmesser der Felge und des Reifen auf der Flankenseite differieren.

Grundsätzlich solltest du die Produkt - Partvariante bevorzugen.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Perry93
Mitglied


Sehen Sie sich das Profil von Perry93 an!   Senden Sie eine Private Message an Perry93  Schreiben Sie einen Gästebucheintrag für Perry93

Beiträge: 2
Registriert: 08.12.2015

CATIA V5 R19 SP2
WIN8 64bit

erstellt am: 08. Dez. 2015 20:20    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

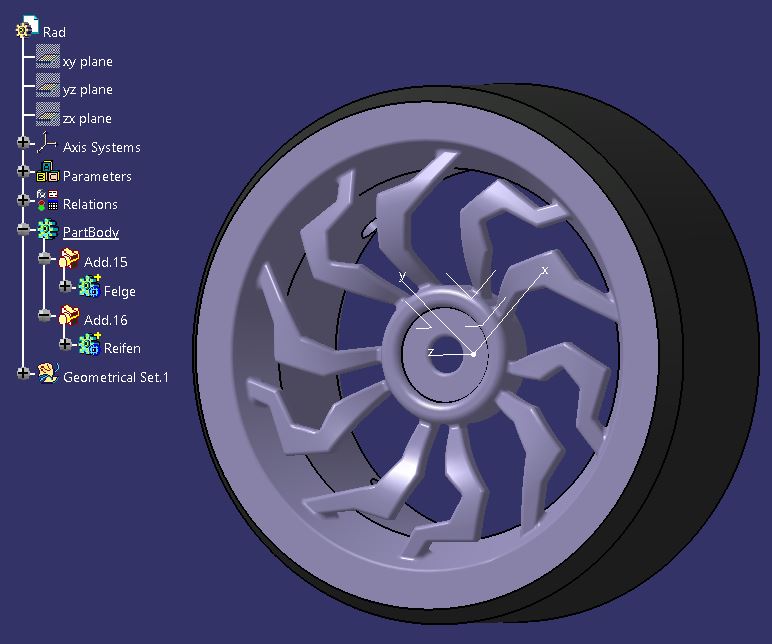

Hier noch ein Bild auf welchem die Durchmesser zu sehen sind.

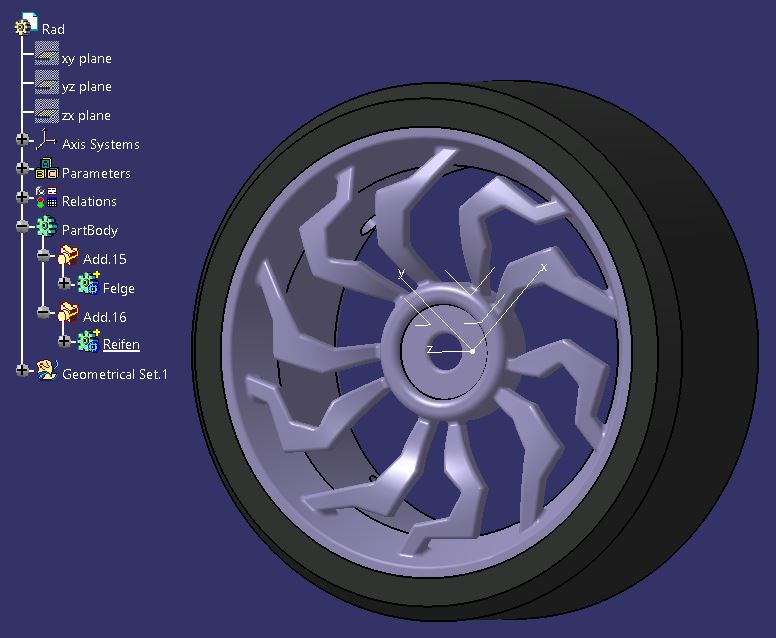

Bei aktivem Partbody (Bild 2) wird ein Teil des Reifens mit grau eingefärbt.
Ich vermute das liegt daran, dass Catia die Flächen der Felge und des Reifens welche auf einer Ebene liegen zusammenaddiert. Aber im Strukturbaum sind die Parts doch trotzdem noch getrennt voneinander vorhanden. Da muss es doch eine Möglichkeit geben diesen unterschiedliche Farben zu geben ohne dass wie in Bild 2 ein Teil des Reifens grau wird obwohl ich die Farbe grau nur der Felge zugeordnet habe?

[Diese Nachricht wurde von Perry93 am 08. Dez. 2015 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 08. Dez. 2015 20:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Perry93 10 Unities + Antwort hilfreich

Hi,

Zitat:
Ich vermute das liegt daran, dass Catia die Flächen der Felge und des Reifens welche auf einer Ebene liegen zusammenaddiert.

Ja, da liegst du richtig.
Mach einfach ein Aufmass von einem 1/1000 mm auf die Flanke dann wird das wieder richtig  angezeigt.


------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
