Thema: Halbkugel aus Zylinder schneiden (2051 mal gelesen)

hupsi85
Mitglied

Senden Sie eine Private Message an hupsi85

Schreiben Sie einen Gästebucheintrag für hupsi85

Beiträge: 5
Registriert: 28.11.2015

CATIA V5 R17

erstellt am: 28. Nov. 2015 12:01

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo liebe community!
Nach 5 Jahren Catia Abstinenz muss ich mal wieder damit arbeiten und scheitere an den einfachsten Dingen....

bitte um Hilfe!!
Ich will aus einem zylindrischen Volumenkörper einen Halbkreis im 90°Winkel zur vertikalen Achse rausschneiden!
Hab mich schon durch etliche Skripte gelesen, jedoch ohne Erfolg!
Hoffe man kann mit der Handskizze was anfangen!

Danke schonmal im vorraus

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 28. Nov. 2015 12:19

<-- editieren / zitieren -->

Unities abgeben:

Nur für hupsi85

Servus
Willkommen im Forum. Bitte Systeminfo ergänzen.
Was jetzt eine Kugel oder ein (Kreis)Zylinder wegschneiden?
Zylinder: Mach doch einfach eine Tasche (in der Skizze einfach einen Kreis)
Kugel: Nut erzeugen (Skizze: Halbkreis mit versetzter Achse parallel zum Zylinder)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hupsi85
Mitglied

Beiträge: 5
Registriert: 28.11.2015

CATIA V5 R17

erstellt am: 28. Nov. 2015 12:45

<-- editieren / zitieren -->

Unities abgeben:



Habe versucht den Mittelpunkt der Bohrung neben den Zylinder zu setzen. Jedoch führt CATIA die Bohrung genau in der Mitte des Zylinders aus, was ich ja nicht will!
Mit der Tasche hab ich auch schon mein Glück versucht, jedoch ohne Erfolg!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Alexandrov1999
Mitglied

Senden Sie eine Private Message an Alexandrov1999

Schreiben Sie einen Gästebucheintrag für Alexandrov1999

Beiträge: 215
Registriert: 12.03.2015

win 7 - 64bit - i7 - 8gb - CATIA V5 FÜR HOCHSCHULEN
V6

erstellt am: 28. Nov. 2015 12:47

<-- editieren / zitieren -->

Unities abgeben:

Nur für hupsi85

Hallo hupsi85,

schreibe mal bitte die maße rein dann erstelle ich dir das Teil und erstelle dir eventuell ein anleitungsfilm, damit du es nachvollziehen kannst

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hupsi85
Mitglied

Beiträge: 5
Registriert: 28.11.2015

CATIA V5 R17

erstellt am: 28. Nov. 2015 13:11

<-- editieren / zitieren -->

Unities abgeben:


Hallo Alexandrov1999

Vielen Dank!! Das klingt echt super!!
Maße vom Zylinder sind D=20 und Höhe=30, Sackloch D=16,8 und 15 tief

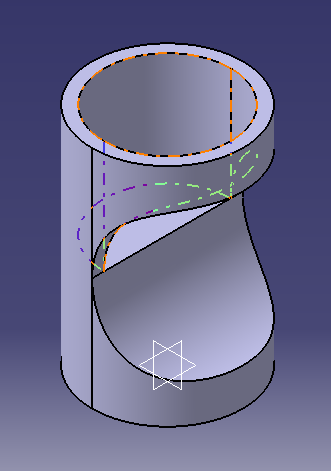

Rest siehe Foto!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Alexandrov1999
Mitglied

Beiträge: 215
Registriert: 12.03.2015

win 7 - 64bit - i7 - 8gb - CATIA V5 FÜR HOCHSCHULEN
V6

erstellt am: 28. Nov. 2015 13:23

<-- editieren / zitieren -->

Unities abgeben:

Nur für hupsi85


hupsi85.CATPart

ACHTUNG die Höhe von der zylindrischen Einfräsung musst du noch einstellen, die wusste ich nicht.

Hoffe du kannst es öffnen und auch verwenden.
Alexander

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hupsi85
Mitglied

Beiträge: 5
Registriert: 28.11.2015

CATIA V5 R17

erstellt am: 28. Nov. 2015 13:28

<-- editieren / zitieren -->

Unities abgeben:

Super!!! Genauso solls aussehen!!!
Leider will mein CATIA die Datei nicht öffnen

Hast du den Anleitungsfilm gemacht? bzw. die Schritte gerade mit aufgenommen, die du ausgeführt hast?
Wills ja auch verstehen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 28. Nov. 2015 13:29

<-- editieren / zitieren -->

Unities abgeben:

Nur für hupsi85


Servus

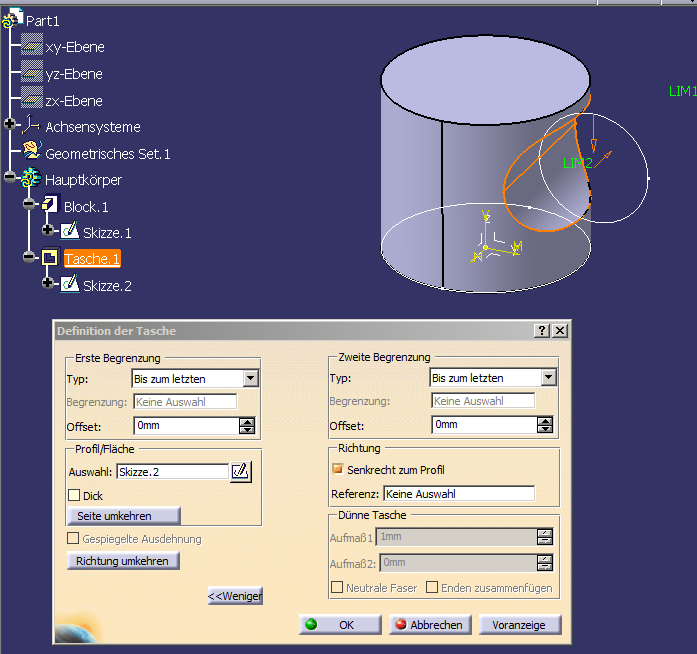

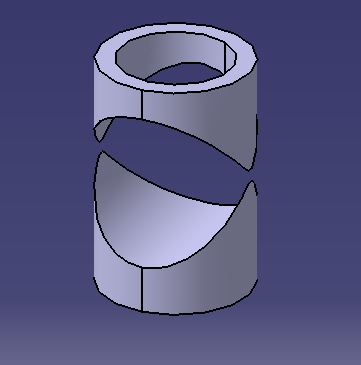

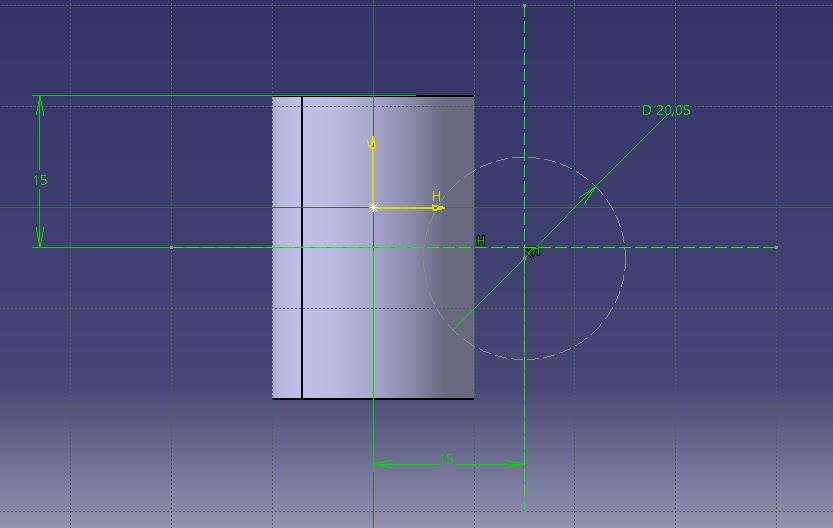

Schau das Bild mal an.
@Alexandrov1999: mit einer R24 Datei kann Hubsi85 wohl nichts anfangen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Alexandrov1999
Mitglied

Beiträge: 215
Registriert: 12.03.2015

win 7 - 64bit - i7 - 8gb - CATIA V5 FÜR HOCHSCHULEN
V6

erstellt am: 28. Nov. 2015 13:37

<-- editieren / zitieren -->

Unities abgeben:

Nur für hupsi85

https://youtu.be/Zsm7idKLJ-E

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

hupsi85
Mitglied

Beiträge: 5
Registriert: 28.11.2015

CATIA V5 R17

erstellt am: 28. Nov. 2015 13:44

<-- editieren / zitieren -->

Unities abgeben:

Super!!!
Merke, das ein Semester Vorlesung vor 5 Jahren nicht gerade können hervorruft

Aber besten Dank für das Video!!!
Muss mich mal jetzt im Winter wieder mehr damit beschäftigen!!

Schönes WE noch!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Alexandrov1999
Mitglied

Beiträge: 215
Registriert: 12.03.2015

win 7 - 64bit - i7 - 8gb - CATIA V5 FÜR HOCHSCHULEN
V6

erstellt am: 28. Nov. 2015 13:46

<-- editieren / zitieren -->

Unities abgeben:

Nur für hupsi85

Gerne

Danke gleichfalls

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
