Thema: STEP aus Part wird aufgespalten (1412 mal gelesen)
|
Jules_Vernes
Mitglied
Systemadmin
   Beiträge: 145
Registriert: 04.10.2005 V5R24-SP4-HFX33
|
erstellt am: 10. Nov. 2015 14:32  <-- editieren / zitieren -->   Unities abgeben:
Hallo Zusammen, folgendes Anliegen:
Ein Part ist aus mehreren Körpern aufgebaut und mit Boolschen Operationen
zu einem körper zusammengebaut.
Wird dieses Teil nun als STEP gespeichert, dann werden diese Boolschen Opterationen
wieder rückgangig gemacht und das Teil wird wieder in seine verschiedenen Körper aufgeteilt. Liegt evtl. daran, dass die jeweiligen Körper sich nicht berühren oder ist das beim STEP einfach so ??? Macht uns bei der Übergabe zu unserem CAE-System mächtig Probleme.
Vielen Dank im Voraus.
Jules Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
joehz
Mitglied
Freiberuflicher Konstrukteur
Beiträge: 1057
Registriert: 25.11.2006 Win7 Pro 64 + Ubuntu + Irix6.5.20
Dell Precision M6600 i7-2960XM 2.7GHz 16GB
NVidia Quadro M5010
Catia V5R19
VB6Pro.SP6/VBA 6.5.1053
|
erstellt am: 10. Nov. 2015 14:47 <-- editieren / zitieren --> Unities abgeben: Nur für Jules_Vernes
|
Rainer Schulze
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. im Ruhestand
Beiträge: 4419
Registriert: 24.09.2012
|
erstellt am: 10. Nov. 2015 14:57 <-- editieren / zitieren --> Unities abgeben: Nur für Jules_Vernes
>>Liegt evtl. daran, dass die jeweiligen Körper sich nicht berühren Ja, eindeutig.
Catia erlaubt das, aber in vielen Firmen sind "Multibody Solids" strikt verboten. >>Macht uns bei der Übergabe zu unserem CAE-System mächtig Probleme. Und warum erstellst Du keine Baugruppe (CATProduct)? ------------------
Rainer Schulze [Diese Nachricht wurde von Rainer Schulze am 10. Nov. 2015 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Jules_Vernes
Mitglied
Systemadmin
Beiträge: 145
Registriert: 04.10.2005 V5R24-SP4-HFX33
|
erstellt am: 11. Nov. 2015 07:33 <-- editieren / zitieren --> Unities abgeben:
Moin, @joehz: Dummes Solid führt leider zum gleichen Ergebnis in der STEP-Datei. @Rainer: Diese Körper stellen den Bauraum auf einer Leiterplatte dar. Leider ist dieser nicht immer zusammenhängend. Gleichzeitig ist der Bauraum in einem Product verbaut zusammen mit Bauraum auf der Unterseite usw. Selbst wenn ich das ganze Product als STEP speichere kommt der selbe Effekt. Mhhh ich glaub das Problem muss dann über einen anderen Weg gelöst werden. Solange die Körper sich nicht berühren wird mir das STEP immer aufgedröselt ausgegeben  Trotzdem Danke für die Antworten !! Jules Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 11. Nov. 2015 09:05 <-- editieren / zitieren --> Unities abgeben: Nur für Jules_Vernes
Servus Als Workaround könntest du das Volumen der Leitkarte mit in den Bauraum packen (diese müsste ja die Bauräume miteinander verbinden). Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rainer Schulze
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. im Ruhestand
Beiträge: 4419
Registriert: 24.09.2012
|
erstellt am: 11. Nov. 2015 10:23 <-- editieren / zitieren --> Unities abgeben: Nur für Jules_Vernes
>>Leider ist dieser nicht immer zusammenhängend Seltsam, seltsam...
Hängen die Bauteile über der Leiterplatte in der Luft?
Bei unseren Leiterplatten gibt es immer einen Kontakt, so dass die Bool'sche Vereinigung einen gemeinsamen Körper ergibt. ------------------
Rainer Schulze Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Trilemma
Mitglied
staatl. gepr. Techniker
Beiträge: 262
Registriert: 20.08.2010 Catia V5 R19 SP8
Windows7 64bit 12GB 2,93GHz
Dell Precision T3500
|
erstellt am: 11. Nov. 2015 10:55 <-- editieren / zitieren --> Unities abgeben: Nur für Jules_Vernes
|
Jules_Vernes
Mitglied
Systemadmin
Beiträge: 145
Registriert: 04.10.2005 V5R24-SP4-HFX33
|
erstellt am: 11. Nov. 2015 11:11 <-- editieren / zitieren --> Unities abgeben:

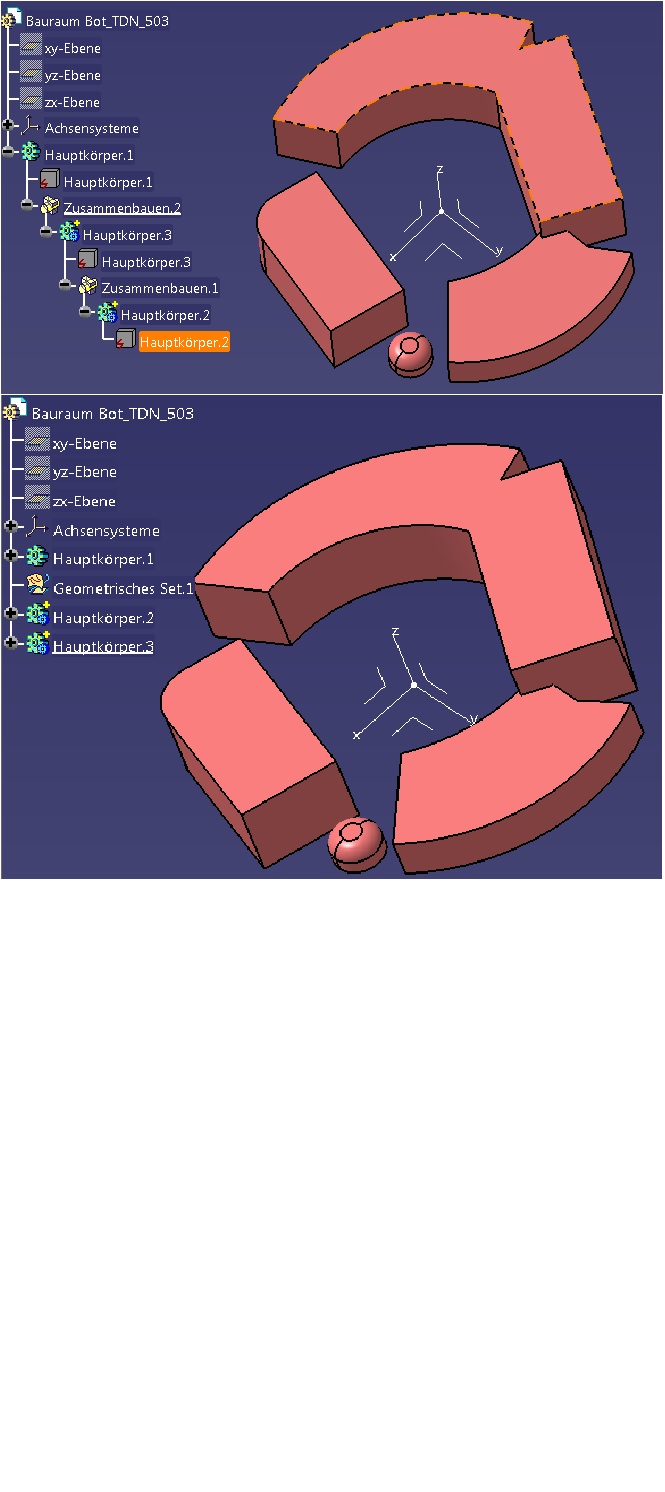

Hallo, @Rainer: Wir haben eine Baugruppe und darin je ein Einzelteil für Leiteplatte, Bauraum Top, Bauraum Bot, Bauteil 1, Bauteil2 usw.
Die Boolschen Operationen sind dann jeweils innhalb der Parts und nicht über die gesamte Baugruppe (geht ja auch nur über AllCATPart). Somit kann es schon mal zu "nichtberührenden" Körpern kommen. @Trilemma: Leider auch schon versucht aber führt zum gleichen Ergebnis. Jules Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater
Beiträge: 3728
Registriert: 12.05.2004 V4
V5 2016 - 2020
V6 2016x -2019x
|
erstellt am: 11. Nov. 2015 17:36 <-- editieren / zitieren --> Unities abgeben: Nur für Jules_Vernes
|
Rainer Schulze
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. im Ruhestand
Beiträge: 4419
Registriert: 24.09.2012
|
erstellt am: 11. Nov. 2015 17:57 <-- editieren / zitieren --> Unities abgeben: Nur für Jules_Vernes
>>(geht ja auch nur über AllCATPart) Ja - und?
Beim Datenaustausch zwischen unterschiedlichen Programmen machen wir auch öfter mal Klimmzüge... >>Macht uns bei der Übergabe zu unserem CAE-System mächtig Probleme. Vielleicht sollten wir dem mal nachgehen.
Welches CAE-System?
Welche Probleme? ------------------
Rainer Schulze [Diese Nachricht wurde von Rainer Schulze am 11. Nov. 2015 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
