Hallo geduldige Helfer

bis jetzt habe ich dank der Suchfunktion hier viele Fragen beantwortet bekommen und bin auch durch „rumprobieren“ und CATIA-Hilfe weiter gekommen. Allerdings hänge ich nun fest und komme einfach nicht voran.

Ich möchte gerne die Biegetabellen von unseren Maschinen in CATIA einbinden. Dazu habe ich eine Stammexceltabelle angelegt (mit Bezeichnung, Blechstärke, Biegeradius und Pfadverweis auf die Abzugsexceltabelle) und eine Abzugsexceltabelle (mit Öffnungswinkel und entsprechendem Abzug). Gespeichert sind sie beide direkt auf C:\.

In CATIA arbeite ich mit „Generative Sheetmetal Design“ und habe bei Blechparameter als Blechstandarddatei die Stammexceltabelle integriert. Dies geschieht auch erfolgreich, das heißt Standard, Blechdicke und Standardradius der Biegung werden von der Tabelle übernommen.

ABER jetzt das Problem:
Wenn ich von meinem Bauteil die Zuschnittslänge messe, dann entspricht die Länge nicht der Biegetabelle, sondern dem standardmäßigem K-Faktor nach DIN. Offensichtlich hat CATIA keinen Bezug zu der Abzugsexceltabelle. Warum?    Die Stammexceltabelle ist doch integriert und wird erkannt!?

Ich hoffe sehr, dass jemand von euch helfen kann. Danke!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo alwi,

willkommen im Forum.

wie hast du die Parameter verknüpft? Bzw. auf welche?

gegebenfalls mal ein Bild machen.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

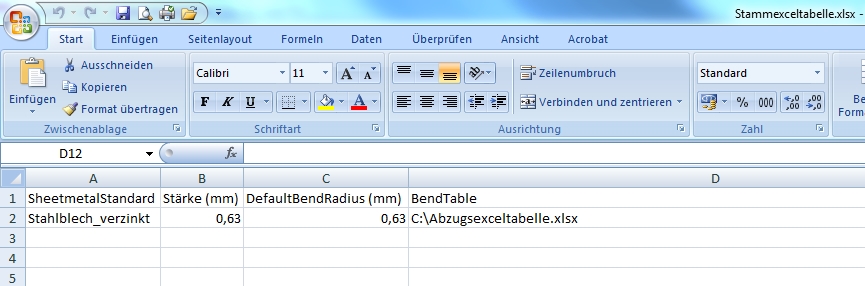

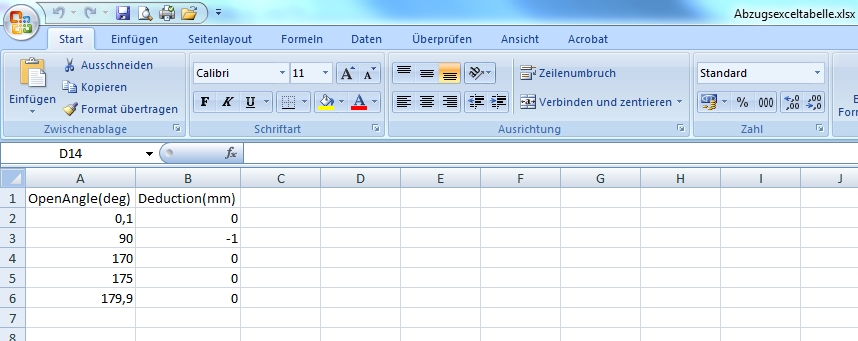

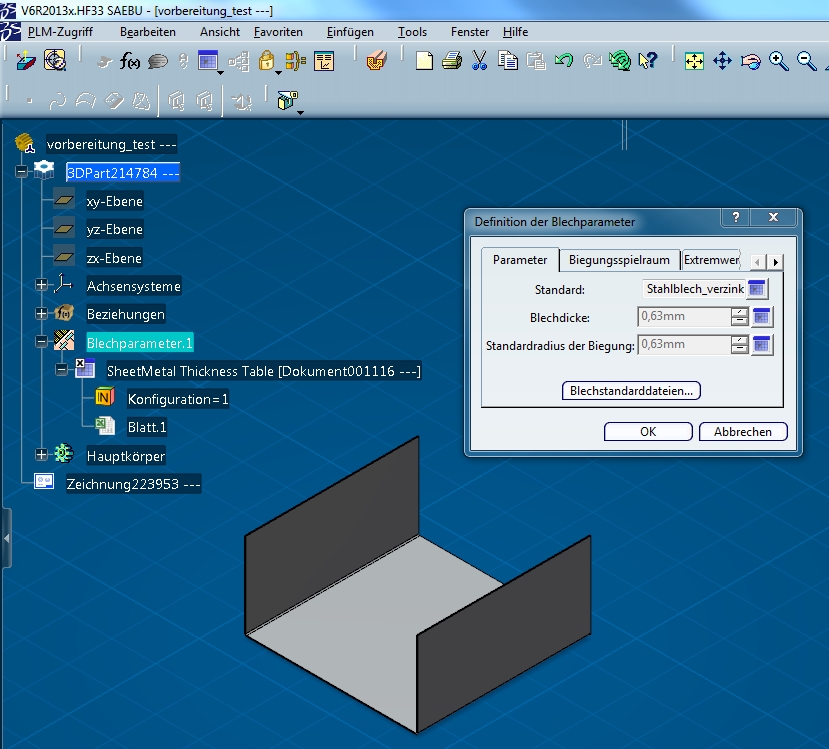

Stammexceltabelle.jpg Abzugsexceltabelle.jpg CATIA_Blechparameter.jpg

Hallo Uwe,

ich habe die beiden Exceldateien erstellt und dann die Stammexceltabelle in CATIA durch "Blechstandarddateien..." eingefügt (siehe Bilder).

Gruß

Alex.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

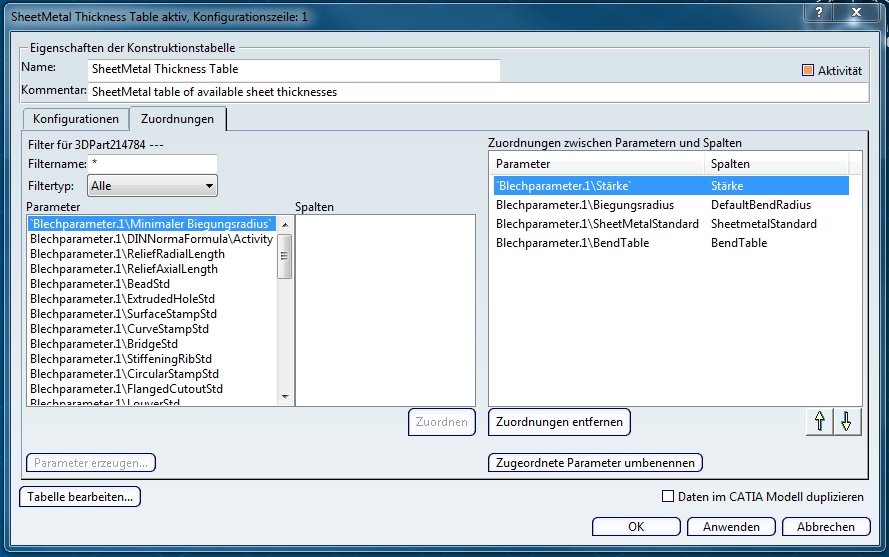

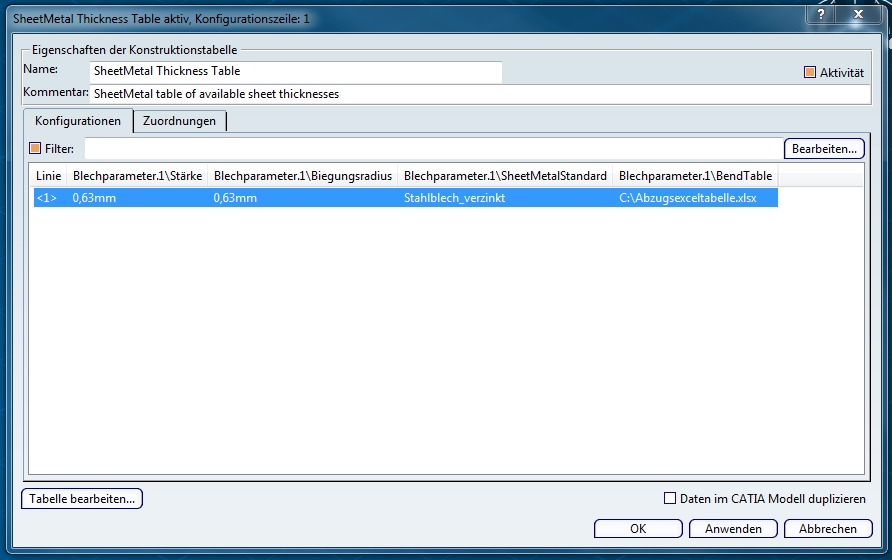

CATIA_Blechparameter2.jpg CATIA_Blechparameter3.jpg

Hier noch 2 Bilder...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


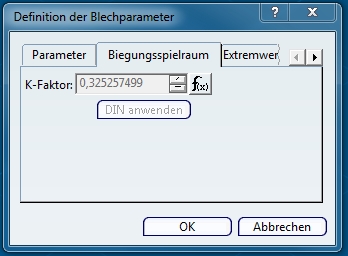

Hast du den K-Factorparameter auch verknüpft?

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Nein. Den habe ich gelassen wie er standardmäßig war. Habe beim K-Faktor nichts gemacht. Ist er nicht vernachlässigbar, wenn man die Biegetabelle hat? Ich habe zumindest bis jetzt gedacht, dass er sich automatisch der Biegetabelle anpasst. Wie/Womit muss er denn genau verknüpft werden? Muss da eine bestimmte Formel rein? Danke für deine Mühe!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ich würde versuchen den K-Factor auf die Tabelle zu verknüpfen.

Musst du mal testen,habe ich ach noch nicht gemacht.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Deinem Tipp folgend, habe ich versucht den K-Faktor mit der Tabelle zu verknüpfen. Leider bekomme ich es nicht hin. In der CATIA-Hilfe bezüglich Biegeverkürzung heißt es unter anderem:

"Wichtig: Beim Einlesen der Biegeverkürzung in die Biegungstabelle wird der K-Faktor nicht verwendet."

Habe auch zwischenzeitlich das ganze nicht mit Excel, sondern mit Textdokument durchgeführt. Dasselbe Ergebnis: Stammtabelle wird angenommen, Abzugstabelle wird ignoriert.

Wie ist es denn bei euch (die ihr damit arbeitet)? Fügt ihr die Stammtabelle ein und es funktioniert?! Ich bin ja mit V6 unterwegs. Aber so viel anders als V5 sollte es doch nicht sein!? Weiß sonst niemand einen weiteren Rat?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Dieses Thema kann geschlossen werden (oder muss ich das irgendwie machen?). Ich benötige keine Hilfe mehr zu diesem Thema.
Besten Dank an alle, die versucht haben zu helfen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Heißt das du das das Problem gelöst? Wie denn?
Vielleicht kann ein andere User auch die Lösung gebrauchen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Zusammen,

gerne teile ich hier die Lösung mit (du hast natürlich recht, Bernd; man sollte nicht nur nehmen, sondern auch geben, sofern möglich).

Wenn man weiß wie, dann ist das gar nicht mehr so kompliziert. Aber da muss man erstmal hinter kommen

Also:
Die von mir weiter oben beschriebene Vorgehensweise ist richtig, ABER nur für V5. Nicht für V6! Geht man bei V5 wie genannt vor, dann werden in der Baumstruktur direkt 2 Konstruktionstabellen eingefügt (bei mir in V6 wurde nur 1 eingefügt). die 1. Konstruktionstabelle beinhaltet die Stammtabelle und die 2. Konstruktionstabelle beinhaltet alle Untertabellen/Abzugstabellen, auf die mittels Pfad aus der Stammtabelle verwiesen wird.

Ich musste anders vorgehen, da ich CATIA V6R2013x.HF33 habe (es funktioniert nicht wie bei V5 wegen der CATIA-Datenbank bei V6).

Bei mir wurde die 2. Konstruktionstabelle (beinhaltet alle Untertabellen, wenn man mehrere hat) nicht eingefügt, weil die ganzen entsprechenden Dateien, auf die der Pfad (oder die Pfade) in der Stammtabelle verweist, sich nicht in der Datenbank befinden.

Also musste ich folgendes machen:
In CATIA musste ich mich zunächst im Adminmodus anmelden (nicht im Usermodus!). Geht man dann in den Blechbereich, dann sieht man unter dem Blechparameter-Icon das Blechstandarddateien-Icon (siehe Bild). Auf dieses Icon hat man aus dem Usermodus keinen Zugriff. Deswegen muss man CATIA im Adminmodus starten.
Dieses Blechstandarddateien-Icon anklicken und dann die Stammtabelle öffnen. Dabei werden automatisch auch alle Untertabellen, auf die die Stammtabelle verweist, geladen und angezeigt. Anschließend auf Import klicken. Damit befinden sich dann die Stammtabelle und alle Untertabellen in der Datenbank. Hat man alles erfolgreich importiert und in der Datenbank gespeichert, kann man den Adminmodus beenden und CATIA nun wie gewohnt im Usermodus starten.

Nun öffnet man ein Blechpart und klickt auf das Blechparameter-Icon und dann dort auf Blechstandarddateien... Aber jetzt aufpassen: Nicht die Stammtabelle von der Festplatte oder Server öffnen/importieren (das funktioniert ja nicht), sondern im Suchfeld den Dateinamen der Stammtabelle eingeben und die Datenbank danach durchsuchen lassen. Natürlich wird sie gefunden, da man ja vorher im Adminmodus sie in die Datenbank importiert hat. Nun wählt man diese in der Datenbank gefundene Stammtabelle aus und siehe da... zwei Konstruktionstabellen tauchen in der Baumstruktur unter Blechparameter auf und alles funktioniert wie es zu funktionieren hat

Diese Biegetabelle kann man somit immer wieder bei neuen 3DParts laden (dazu muss man nicht in den Adminmodus). Hat man aber eine neue oder andere Biegetabelle, dann muss sie zuerst durch den Adminmodus in die Datenbank importiert werden, damit sie dann im Usermodus genutzt werden kann.

"Warum einfach, wenn es auch kompliziert geht." um mal Bernds Signatur zu zitieren

Ich hoffe damit nun einigen das Haareraufen zu ersparen... Meine wachsen langsam wieder nach

Gruß

Alex.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
