Thema: Teil mit gegebener Oberfläche u. Drehachse in Schwerpunkt bringen (1807 mal gelesen)
|
AndiH1 Mitglied
Beiträge: 287 Registriert: 01.07.2010 Windows 7 Professional Intel (R) Xeon (R) E5-1620 0 @ 3.60GHz 3.60Hz 16GB 64bit CATIA V5 *************R24
|
erstellt am: 17. Dez. 2014 15:00 <-- editieren / zitieren --> Unities abgeben:
Hallo, gibt es denn in Catia eine Funktion, die mir bei gegebener Drehachse - die auch Schwerpunkt sein soll - und einer vorgegebenen Oberfläche an einem Bauteil, eine "Materialanhäufung" anzeigt, um das ganze System in das Gleichgewicht zu bekommen. gruß Andi [Diese Nachricht wurde von AndiH1 am 17. Dez. 2014 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater
Beiträge: 3724 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 17. Dez. 2014 21:50 <-- editieren / zitieren --> Unities abgeben: Nur für AndiH1
Hi Andi. Ich versteh es nicht so ganz: Zitat: [...]bei gegebener Drehachse - die auch Schwerpunkt sein soll[...]
Eine Achse ist eine Linie, Ein Punkt ist ein Punkt. Somit können die nicht gleich sein !? Zitat: und einer vorgegebenen Oberfläche an einem Bauteil
Was meinst du damit? Zitat: um das ganze System in das Gleichgewicht zu bekommen
Das Modell ist doch im Schwerpunkt (der ja auf der Drehachse liegt) im Gleichgewicht!? Hast Du mal ein Bild um zu verdeutlichen, was du meinst?
------------------ gruß, Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AndiH1 Mitglied
Beiträge: 287 Registriert: 01.07.2010 Windows 7 Professional Intel (R) Xeon (R) E5-1620 0 @ 3.60GHz 3.60Hz 16GB 64bit CATIA V5 *************R24
|
erstellt am: 18. Dez. 2014 09:10 <-- editieren / zitieren --> Unities abgeben:

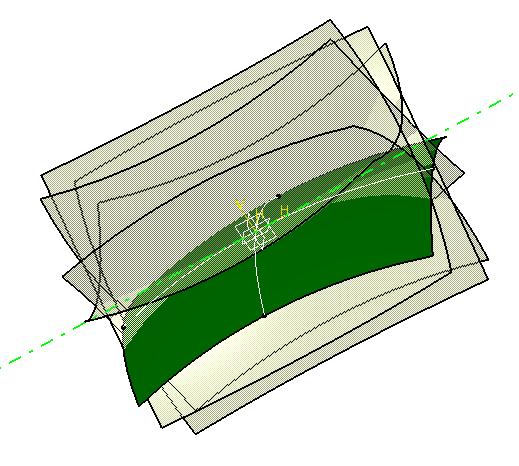

Morgen Thomasacro, danke für deine hilfe - bild ist angehängt. die surface und die drehachse - Xachse - ist berechnet u. so an catia übergeben. muss beides beibehalten u. daraus ein technisch herstellbares teil erstellen. ich denke, wenn ich mein material welches ich hinzufüge so ausmittle dann sollte (muss) die drehachse auch die schwerpunktachse sein - also sich im gleichgewicht befinden zu der achse um die es sich dreht. man könnte dies sicher auch schriftlich ausrechnen, aber ich habe ja eine fläche die in zwei ebenen gekrümmt ist - gruß andi hoffe, es ist nun etwas verständ licher Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater
Beiträge: 3724 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 18. Dez. 2014 09:52 <-- editieren / zitieren --> Unities abgeben: Nur für AndiH1
Guten Morgen Andi. Nein, Irgendwie versteh ichs immer noch nicht: Wenn ich diese Fläche um die von Dir genannte Achse drehe, bekomme ich nebenstehendes Gebilde. Ist es das, was Du möchtest? Dann ist aber der Schwer-"punkt" trotzdem in der Rotationsachse zu suchen... Das Material, welches du Hinzufügst ist für die Schwerpunktlage nicht wichtig, da der Schwerpunkt bei jedem Material immer der selbe sein wird. Um Dir im nächste Schritt helfen zu können: Was meinst du mit "technisch herstellbar"? (Giessen? Fräsen? Drucken? Schweißen?) ------------------ gruß, Tom Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 18. Dez. 2014 10:13 <-- editieren / zitieren --> Unities abgeben: Nur für AndiH1
Servus Andi Ich vermute du willst das Teil zu einer gegeben Achse wuchten (statisch oder sogar dynamisch). IMHO geht das nicht automatisch in Catia. Ich würde so vorgehen (nur statisch) - Aus Masse und Abstand Schwerpunkt/Drehachse "Unwucht" (Multiplikation) berechnen - Ebene durch Drehachse und Schwerpunkt aufspannen - Ebene mit deinem Teil/Fläche verschneiden - Punkt mit maximalen Abstand zur Drehachse (Gegenüber zum Schwerpunkt) auf der Verschneidung erzeugen - Abstand des Extrempunkts zur Drehachse messen - Unwucht durch Abstand dividieren gibt die Masse an, die du am Extrempunkt aufbringen muss Gruß Bernd ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
AndiH1 Mitglied
Beiträge: 287 Registriert: 01.07.2010 Windows 7 Professional Intel (R) Xeon (R) E5-1620 0 @ 3.60GHz 3.60Hz 16GB 64bit CATIA V5 *************R24
|
erstellt am: 18. Dez. 2014 13:49 <-- editieren / zitieren --> Unities abgeben:
hallo ihr zwei, thomasacro: das ist was ich will - und jetzt im moment ist die drehachse mit schwerpunkt identisch, aber stell dir vor, ich erzeuge jetzt ein "sick surface" mit 100 in nur eine richtung der surface, dann ist doch der schwerpunkt in diese richtung verlagert - bgrittmann: wuchten, genau - wie beim reifen auch, da ist die achse auch gegeben. ich kann nach der geometrieerstellung den schwerpunkt mit catia berechnen und dann mittels rechtsdrehendes moment gleich linksdrehendes mein "wuchtmaterialgewicht" entsprechend auf gegenüberliegender drehachsen seite platzieren. danke! ich hatte da jetzt wirklich etwas zu unlogisch gedacht. danke euch beiden für die gedankenstütze. gruß u. frohe weihnachten andi Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
