Thema: Assoziative Koordinatentabelle auf Zeichnung (3005 mal gelesen)
|
M. Schmidt Mitglied Maschinenbauingenieur
Beiträge: 5 Registriert: 10.10.2014 Catia
|
erstellt am: 10. Okt. 2014 15:48 <-- editieren / zitieren --> Unities abgeben:
Hallo Zusammen, ich habe noch keinen Beitrag zu diesem Thema gefunden, habe aber vielleicht auch falsch gesucht. Wir produzieren unter anderem gebogene Rohre für die Automobilindustrie haben jedoch keine Tubing Lizenz, würde sich nicht lohnen. Frage: Ich möchte gerne die Biegepunkte der Leitung assoziativ auf der Zeichnung haben. Ändert sich das 3D soll die Tabelle auf der Zeichnung sich auch ändern. In NX habe ich mir da selber einen Tabelle erzeugen können die auf die Attribute zurückgreifen konnte. Geht so etwas in CATIA auch? Danke
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 11. Okt. 2014 14:43 <-- editieren / zitieren --> Unities abgeben: Nur für M. Schmidt
Servus Willkommen im Forum. Bitte Catia Release in der Systeminfo ergänzen. Ich sehe da zwei einfach Methoden: Punkte in der Ansicht anzeigen lassen und diese dann über: - "Koordinatenbemassung" (Hinweislinie mit Koordinaten) -> assoziativ - "Tabelle der Kooridnatenbemassung" -> nicht assoziativ -> nach dem ändern Tabelle löschen und neu erstellen lassen Das du eine assoziative Tabelle erhält würde manuell gehen, indem du für jeden Punkte pro Koordinate eine Attributverknüpfung erstelle (sehr zeitaufwändig) Gruß Bernd ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
leChefe Mitglied
Beiträge: 125 Registriert: 28.05.2010 i7-10750H; 96GB Quadro RTX 3000 Win 10 B19042 CATIA V5R29 SP5
|
erstellt am: 13. Okt. 2014 10:09 <-- editieren / zitieren --> Unities abgeben: Nur für M. Schmidt
Hallo, da hast du ein leidiges Thema in Catia aufgetan :-) Die Ausführung von Bernd ist soweit richtig, ich hätte nur eine Ergänzung zu Punkt 2, ich meine dazu mal ne Powercopy und/oder Makro gesehen zu haben, welches ich aktuell jedoch nicht finde. Ansonsten mal eine schöne Aufgabe für den Azubi, da Ihr es sicher öfter benötigt. Grüße Kevin ------------------ Click OK to terminate Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
M. Schmidt Mitglied Maschinenbauingenieur
Beiträge: 5 Registriert: 10.10.2014 Catia
|
erstellt am: 15. Okt. 2014 10:39 <-- editieren / zitieren --> Unities abgeben:
Hallo Bernd, Kevin, Danke für eure schnelle Antwort, ich werde mal unsere alten Hasen fragen ob Sie sich mit der Atributverknüpfung auskennen, Und mir dann einen Azubi suchen. Wir arbeiten mit R18, 19 und 22kommt noch, aber hauptsächlich mit 19. Gruß Markus Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 15. Okt. 2014 11:53 <-- editieren / zitieren --> Unities abgeben: Nur für M. Schmidt
|
M. Schmidt Mitglied Maschinenbauingenieur
Beiträge: 5 Registriert: 10.10.2014 Catia
|
erstellt am: 15. Okt. 2014 13:32 <-- editieren / zitieren --> Unities abgeben:
Hi Bernd, danke für die schnelle Info, sie lässt sich leicht nachvollziehen. Wenn ich das Attribut im 3D ausgewählt habe springt es auch direkt wieder in die Zeichnungsebene, leider sehe ich nur den wert in dem Fenster, wenn ich OK sage ist alles wie vorher. Muss hierfür noch etwas in den Optionen eingestellt werden? Danke Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
M. Schmidt Mitglied Maschinenbauingenieur
Beiträge: 5 Registriert: 10.10.2014 Catia
|
erstellt am: 15. Okt. 2014 13:38 <-- editieren / zitieren --> Unities abgeben:
|
kle Mitglied Professor i. R.
Beiträge: 356 Registriert: 01.10.2005
|
erstellt am: 15. Okt. 2014 18:31 <-- editieren / zitieren --> Unities abgeben: Nur für M. Schmidt
|
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 15. Okt. 2014 19:13 <-- editieren / zitieren --> Unities abgeben: Nur für M. Schmidt

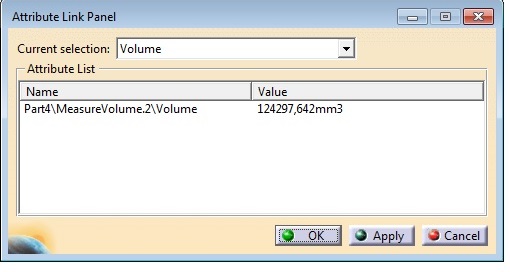

Servus Kle Du brauchst den grünen Rahmen in der Tabelle nicht, einfach mit dem Cursor über die Zelle die du gerade editierst -> RMT -> Attributverknüpfung. Gruß Bernd ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
kle Mitglied Professor i. R.
Beiträge: 356 Registriert: 01.10.2005
|
erstellt am: 16. Okt. 2014 14:39 <-- editieren / zitieren --> Unities abgeben: Nur für M. Schmidt
Zitat: Original erstellt von bgrittmann: Servus Kle Du brauchst den grünen Rahmen in der Tabelle nicht, einfach mit dem Cursor über die Zelle die du gerade editierst -> RMT -> Attributverknüpfung.Gruß Bernd

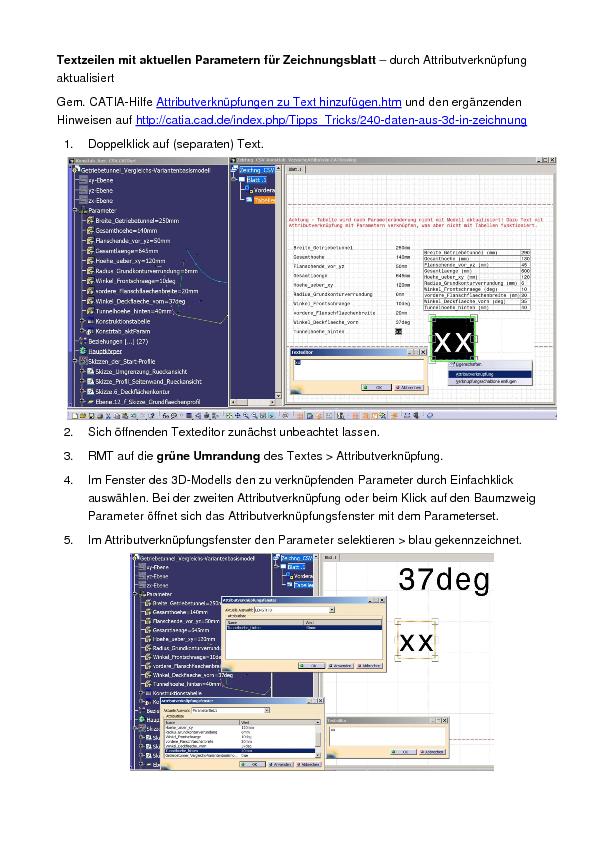

Vielen Dank Bernd. Mit deiner Hilfe konnte ich die Schrittfolge zum Erzeugen einer aktualisierbaren Parametertabelle auf Zeichnungen für Konstruktionstabellen-Variantenkonstruktionen endlich fertigstellen. Vielleicht hilft die ausführliche Beschreibung auch dem Azubi von M. Schmidt. Mein Testmodell habe als zip ich mit hochgeladen. ------------------ MfG kle Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
