Thema: Mastermodeling (2502 mal gelesen)
|
Eagle003 Mitglied Umsteiger Inventor-->Catia-->Inventor/Catia

 Beiträge: 64 Registriert: 12.09.2013 Catia V5.19 SP7, BN 19
|
erstellt am: 22. Mai. 2014 17:35 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, was ich möchte: ein "Masterbauteil", daß eine überschaubare Bauteilmenge einer Baugruppe steuert(abhängige Geometrieen, Parameteränderungen, die sich auf alle beteiligten Bauteile auswirken etc). was ich schon probiert habe: Baugruppe erzeugt, Steuerbauteil platziert, neue Bauteile erzeugt und mit externen Verweisen gearbeitet. was nicht so ist, wie ich es möchte: Wenn ich in der Baugruppe Teile verschiebe, ändern sich entsprechend die Verweise - soweit klar. Auch klar, daß ich diese unterdrücken kann. die Frage: sicher soll man in neuen CAD-Systemen nicht nach Verfahrensweisen aus vorher genutzten suchen, aber im Inventor gibt es das Ableiten von Komponenten mit Auswahlmöglichkeiten von Parametern, Skizzen und sonstigen Arbeitsgeometrien. Diese sind dann direkt im Bauteil und von der Einbaulage des Masters unabhängig, die genutzten Referenzen bleiben aber gleich und ändern sich erst, wenn man den Master ändert. Ähnliches gibt es in Catia sicher auch, habe leider noch nicht den passenden Suchbegriff gefunden. für Hilfestellungen währe ich sehr dankbar viele Grüße Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Vespafahrer Mitglied Konstrukteur

 Beiträge: 818 Registriert: 12.02.2007 ____________________ Dell Precision M6800 Win 10 Pro 1903 NVIDIA Quadro K3100M Intel® Core™i7 CPU 4930MX @ 3GHz 3.2GHz, 32 GB RAM ____________ CATIA V5R19-28 SolidWorks 2018 SP5
|
erstellt am: 22. Mai. 2014 19:04 <-- editieren / zitieren --> Unities abgeben:          Nur für Eagle003
|
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater

 Beiträge: 3728 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 22. Mai. 2014 19:50 <-- editieren / zitieren --> Unities abgeben:          Nur für Eagle003
Hi Thomas. Verstehe ich dich richtig: Du möchtest mit Helfe eines Skelettparts Geometrien und positionen von Parts steuern und diese dann im nachhinein über Manipulation oder Kinematik bewegen? ------------------ gruß, Tom  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eagle003 Mitglied Umsteiger Inventor-->Catia-->Inventor/Catia

 Beiträge: 64 Registriert: 12.09.2013 Catia V5.19 SP7, BN 19
|
erstellt am: 23. Mai. 2014 07:31 <-- editieren / zitieren --> Unities abgeben:
Schönen guten Morgen zusammen, @Tom: ja, genau das. Bsp. wärend der Konzeptpase eine Rohr mit Durchmesser xy. Anbauteile, die von diesem Durchmesser abhängig sind und mehrfach in der Baugruppe oder auch ausserhalb verbaut sind. Gedacht ist, in die Baugruppe das "Steuerteil" einzubauen - und wenn sich später der Durchmesser xy ändert, diese Änderung nur im Steuerteil vorgenommen wird und alles andere zieht sich hinterher. viele Grüße kurz vor dem Wochenende Thomas Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
xam0560 Mitglied Konstruktion / Administration

 Beiträge: 445 Registriert: 11.08.2008 @Work Xeon W3565 24Gbyte (DDR3-2000 MHz AMD Fire Pro V5900 (Fire GL V) 256GB SSD (Samsung SSD 830) 500GB HD502HJ 7200Umin. Win. 7 prof. 64bit Pro-E Wildfire 4.0 Creo Windchill PDM-Link 10.0 ACAD 2013 + Athena Aufsatz ACAD 2011 % 2012 Catia V5 R19 SP9 HICAD 2014 SP2 Helios 2014 Inventor 2014 Rhino 5.0 @Home I7 920 Extreme 6 GByte (DDR3-2000 Mhz) ATI Radeon HD 5850 2x WD 1TB 4x Seagate a 2TB 2x WD 5TB im Raid 1 1x Samsung SSD 850 Pro 500Gb
|
erstellt am: 23. Mai. 2014 08:27 <-- editieren / zitieren --> Unities abgeben:          Nur für Eagle003
ok Falls ich betohne, falls ich das richtig verstehe was du willst,  ist das nichts anderes als Skeletmodellierung bzw. über die Baugruppe mit einem Layout oder einer Excel-Liste als Steuerparameter zu arbeiten. Es gibt noch zig andere Möglichkeiten, aber so ganz raffe ich nicht deine Frage, oder ich brauch einfach noch nen Kaffee. Auf jedenfall kannst du so ziehmlich alles in Catia machen was du willst. Die Frage ist manchmal in Caita nur, ist das 1. Sinnvoll und 2. Gibt es nicht einen besseren, einfacheren/schnelleren Weg. ------------------ Gruß, Maximilian ------------ Top 10 der CAD Programme: 10=ACAD; 09=SolidWorks; 08=Inventor; 07=SolidEdge; 06=Creo; 05; 04=UG; 03; 02=Catia; 01=???
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eagle003 Mitglied Umsteiger Inventor-->Catia-->Inventor/Catia

 Beiträge: 64 Registriert: 12.09.2013 Catia V5.19 SP7, BN 19
|
erstellt am: 23. Mai. 2014 08:51 <-- editieren / zitieren --> Unities abgeben:
ja richtig. Habe mal bei Suche "Skelett" probiert - das Beispiel von ricky.ro angesehen - wenn ich die Tischplatte in der Baugruppe verschiebe - ändert sich deren Geometrie - ist also nicht das, was ich wollte. Sehe mir jetzt nocheinmal den Beitrag von cnc.Steinbeisser an. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Vespafahrer Mitglied Konstrukteur

 Beiträge: 818 Registriert: 12.02.2007 ____________________ Dell Precision M6800 Win 10 Pro 1903 NVIDIA Quadro K3100M Intel® Core™i7 CPU 4930MX @ 3GHz 3.2GHz, 32 GB RAM ____________ CATIA V5R19-28 SolidWorks 2018 SP5
|
erstellt am: 23. Mai. 2014 20:42 <-- editieren / zitieren --> Unities abgeben:          Nur für Eagle003
|
Andreas Gawin Ehrenmitglied V.I.P. h.c. Blechschlosser Metallbauermeister

 Beiträge: 3670 Registriert: 24.02.2006
|
erstellt am: 24. Mai. 2014 09:31 <-- editieren / zitieren --> Unities abgeben:          Nur für Eagle003
Moin, ich denke er meint ein Beispiel, das nach der TopDown Methode aufgebaut ist. Dessen Einzelteile sich nach Änderung von bauteilübergreifenden Parametern alle aktualisieren, so dass immer zueinander in Form und Grösse passende Einzelteile einer Gesamtkonstruktion entsehen. ------------------ Neues Cad.de Forum zum Thema Punktwolkenzuschnitt und -handling (Vorstufe zur Verwendung im 3D CAD): >>>Autodesk Recap<<< Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eagle003 Mitglied Umsteiger Inventor-->Catia-->Inventor/Catia

 Beiträge: 64 Registriert: 12.09.2013 Catia V5.19 SP7, BN 19
|
erstellt am: 26. Mai. 2014 09:29 <-- editieren / zitieren --> Unities abgeben:
|
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater

 Beiträge: 3728 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 26. Mai. 2014 11:11 <-- editieren / zitieren --> Unities abgeben:          Nur für Eagle003
Hallo Thomas. Das Beispiel von Andreas ist über externe Verweise - auch in Catia - doch kein Problem. Ich weiß immer noch nicht ganz, was genau du möchtest... Gib doch mal ein konkretes Beispiel! ------------------ gruß, Tom  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eagle003 Mitglied Umsteiger Inventor-->Catia-->Inventor/Catia

 Beiträge: 64 Registriert: 12.09.2013 Catia V5.19 SP7, BN 19
|
erstellt am: 26. Mai. 2014 12:57 <-- editieren / zitieren --> Unities abgeben:
Hallo zusammen, bin mir nicht sicher, ob das mit dem Link funktioniert, also vielleicht einfach "Skelet" in der Suche eintragen (allzuviele Beiträge kommen da nicht hoch ) http://ww3.cad.de/foren/ubb/Forum133/HTML/009910.shtml Wenn ich aber in der "Tischdatei" noch eine Tischplatte einfüge, zerfliegt die Geometrie - vielleicht mache ich ja etwas grundsätzlich falsch. Konkretes Beispiel ein Rohr, links ein Flansch, rechts ein Adapter. Alle Teile kommen in der BG mehrfach vor. Der Durchmesser des Rohres steht noch nicht fest. Wenn es soweit ist, möchte ich nur einen Parameter Durchmesser ändern und meine Bauteile passen nach dem Aktualisieren wieder schick zusammen. Ansonsten ist Andreas' bzw. Herrn Gawins Beispiel das, was ich möchte. Im Nachbarbrett liest man im Zusammenhang mit Adaptivität oft "oberpfuibäh" und geht über die abgeleitete Komponente Das war immer sehr sicher und ähnliches suche ich jetzt bei der Catia. Ich bedanke mich trotzdem für Eure Mühe.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater

 Beiträge: 3728 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 26. Mai. 2014 14:51 <-- editieren / zitieren --> Unities abgeben:          Nur für Eagle003
Du kannst den Durchmesser als Parameter in deinem Skelettpart eintragen, und den in das/die Part/s abhängig importieren. Somit kannst du über einen zentralen Punkt Werte ändern. Die Positionierung kannst du dann entweder von Part1 zu Part2 machen oder - wie ich es machen würde von Part1 zum Skelett und dann auch von Part2 zum Skelett. ------------------ gruß, Tom  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eagle003 Mitglied Umsteiger Inventor-->Catia-->Inventor/Catia

 Beiträge: 64 Registriert: 12.09.2013 Catia V5.19 SP7, BN 19
|
erstellt am: 26. Mai. 2014 15:29 <-- editieren / zitieren --> Unities abgeben:
Hallo Tom ja danke, das funktioniert auch soweit. Erstellt habe ich ein Rohr und einen Flansch in einer BG, in der als erstes der Master als Bauteil eingefügt und fixiert wurde. Im Master gibt's die Skizzen Rohr und Flansch, die ich dann im jeweiligen Bauteil als Grundlage für Extrusionen etc. nutzte. Jetzt lege ich im Master eine neue Skizze an. Eine Art Verzahnung zwischen Rohr und Flansch. Will ich jetzt im Bauteil Rohr die neue Skizze extruieren kommt die Meldung im Anhang. Nach dem gockeln ist mir aufgefallen, daß es doch noch so einiges gibt, was in unserer vier-Tage-Schulung nicht erwähnt wurde. Vielen Dank soweit für Eure Zeit und Hilfe, aber vielleicht sollte der Beitrag jetzt geschlossen werden. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Vespafahrer Mitglied Konstrukteur

 Beiträge: 818 Registriert: 12.02.2007 ____________________ Dell Precision M6800 Win 10 Pro 1903 NVIDIA Quadro K3100M Intel® Core™i7 CPU 4930MX @ 3GHz 3.2GHz, 32 GB RAM ____________ CATIA V5R19-28 SolidWorks 2018 SP5
|
erstellt am: 26. Mai. 2014 18:37 <-- editieren / zitieren --> Unities abgeben:          Nur für Eagle003
Servus, das sieht mir so aus als ob das Part "Welle_M.1" schon einen Link aus einer anderen Baugruppe enthält, also in einem anderen "Kontext" entstanden ist. Das sieht man auch am Symbol des Parts. Kontextlinks sind tückisch. Um Kontextlinks zu vermeiden gehst Du am besten folgendermaßen vor: Das Referenzpart und das Zielpart in dem eine Referenz verwendet werden soll, jeweils in einem neuen Fenster öffnen. Jetzt kannst Du die Referenz(en) im Referenzpart kopieren und dann im Zielpart (im neuen Fenster) mit Link einfügen. Das sollte sehr stabil laufen. Gruß Daniel Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eagle003 Mitglied Umsteiger Inventor-->Catia-->Inventor/Catia

 Beiträge: 64 Registriert: 12.09.2013 Catia V5.19 SP7, BN 19
|
erstellt am: 27. Mai. 2014 07:25 <-- editieren / zitieren --> Unities abgeben:
|
Eagle003 Mitglied Umsteiger Inventor-->Catia-->Inventor/Catia

 Beiträge: 64 Registriert: 12.09.2013 Catia V5.19 SP7, BN 19
|
erstellt am: 27. Mai. 2014 09:29 <-- editieren / zitieren --> Unities abgeben:

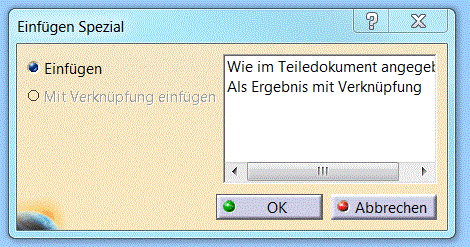

@Daniel: habs doch noch schnell probieren können - funktioniert super. Ungewohnt war nur, daß die Auswahl links "mit Verknüpfung ..." ausgegraut ist und man erst einmal darauf kommen muß, daß rechts kein Kommentar sondern die eigentliche Auswahl steht  @Maximilian: auch Dir herzlichen Dank für die Mühe. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater

 Beiträge: 3728 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 27. Mai. 2014 10:57 <-- editieren / zitieren --> Unities abgeben:          Nur für Eagle003
|
Vespafahrer Mitglied Konstrukteur

 Beiträge: 818 Registriert: 12.02.2007 ____________________ Dell Precision M6800 Win 10 Pro 1903 NVIDIA Quadro K3100M Intel® Core™i7 CPU 4930MX @ 3GHz 3.2GHz, 32 GB RAM ____________ CATIA V5R19-28 SolidWorks 2018 SP5
|
erstellt am: 27. Mai. 2014 17:40 <-- editieren / zitieren --> Unities abgeben:          Nur für Eagle003
|
Eagle003 Mitglied Umsteiger Inventor-->Catia-->Inventor/Catia

 Beiträge: 64 Registriert: 12.09.2013 Catia V5.19 SP7, BN 19
|
erstellt am: 28. Mai. 2014 11:35 <-- editieren / zitieren --> Unities abgeben:
... falls jemand mal eine ähnliche Frage hat: 1. Steuerbauteil/Skelett erstellen - unabhängig ob in einer Baugruppe oder als eigenständiges Bauteil 2. Skizzen, Achsen, Punkte, Parameter, Profile etc. anlegen 3. unter Tools "Veröffentlichen" entsprechendes markieren/auswählen 4. im Skelett sollte ein Ordner "Veröffenlichung" erscheinen mit den ausgewählten Elementen 5. neues (zu steuerndes)Bauteil erstellen 6. im Skelett gewünschte Elemente markieren und kopieren 7. im zu steuernden Teil RMT; "einfügen spezial" und "als Ergebnis mit Verknüpfung" einfügen 8. die Symbole der verknüpften Elemente werden mit einem "P" gekennzeichnet 9 Elemente für Operationen nutzen und über das Skelett ändern Funktioniert bspw. bei Skizzen mit mehreren einzelnen (Ausgabe-)Profilen nicht --> Profile einzeln kopieren und einfügen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
