Autor Thema:  Ausbruch Zeichnung (1317 mal gelesen)
Eagle003
Mitglied
Umsteiger Inventor-->Catia-->Inventor/Catia


Sehen Sie sich das Profil von Eagle003 an!   Senden Sie eine Private Message an Eagle003  Schreiben Sie einen Gästebucheintrag für Eagle003

Beiträge: 64
Registriert: 12.09.2013

Catia V5.19
SP7, BN 19

erstellt am: 15. Apr. 2014 08:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Schönen guten Morgen zusammen,

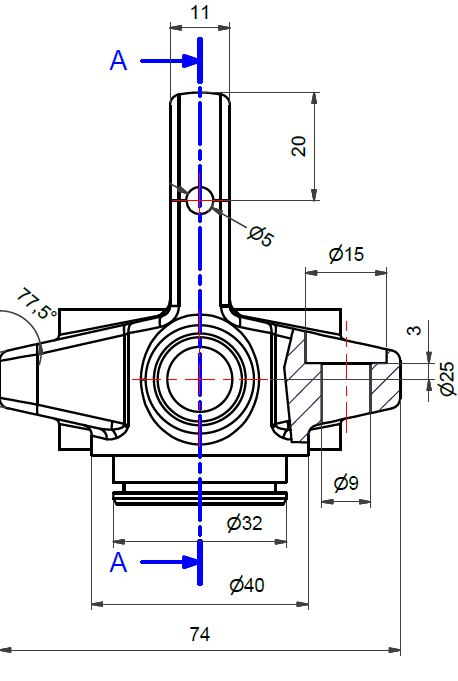

ich möchte einen Ausbruch auf eine Zeichnung bringen (ähnlich rechts im Bild)- kann aber das richtige Knopferl nicht finden. Bin für jeden Tip dankbar.

Thomas

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 15. Apr. 2014 08:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Eagle003 10 Unities + Antwort hilfreich

Moin Thomas,

versuchs mal mit "Breakout View". (gelbe Kiste mit Loch drin.) in der Toolbar "Break View"

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Eagle003
Mitglied
Umsteiger Inventor-->Catia-->Inventor/Catia


Sehen Sie sich das Profil von Eagle003 an!   Senden Sie eine Private Message an Eagle003  Schreiben Sie einen Gästebucheintrag für Eagle003

Beiträge: 64
Registriert: 12.09.2013

Catia V5.19
SP7, BN 19

erstellt am: 15. Apr. 2014 09:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Uwe,

vielen Dank, das wars (... und jetzt lese ich erst, daß da ja "Ausbruchsansicht" steht).

einen angenehmen Arbeitstag wünscht
Thomas
