Thema: Winkel von Linien ...Rohr ändern (4176 mal gelesen)
|
Tony88 Mitglied E Technicker
 Beiträge: 9 Registriert: 02.04.2014 CATIA V5R19 Windows 7 64bit CPU: i5-3210 RAM: 4GB DDR3 250GB SSD
|
erstellt am: 02. Apr. 2014 23:24 <-- editieren / zitieren --> Unities abgeben:

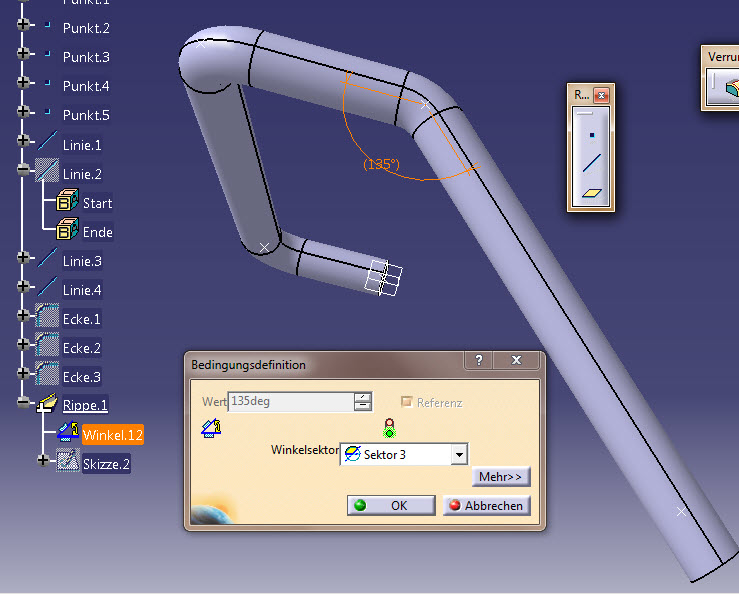

Hallo alle zusammen, ich bin sehr neu in der CATIA Szene und bin bereits nach kurzer zeit auf mein erstes größeres Problem gestoßen. Und zwar Habe ich Ein Rohr mit biegungen in X;Y und Z Achse erstellt mit Hilfe von Punkten im Part Design. Nun möchte ich wie auf dem Bild zu erkännen den Winkel ändern ohne so aufwendig die Kordinate des Punktes zu ändern ich hoffe Ihr könnt mir helfen lg Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
xam0560 Mitglied Konstruktion / Administration

 Beiträge: 445 Registriert: 11.08.2008 @Work Xeon W3565 24Gbyte (DDR3-2000 MHz AMD Fire Pro V5900 (Fire GL V) 256GB SSD (Samsung SSD 830) 500GB HD502HJ 7200Umin. Win. 7 prof. 64bit Pro-E Wildfire 4.0 Creo Windchill PDM-Link 10.0 ACAD 2013 + Athena Aufsatz ACAD 2011 % 2012 Catia V5 R19 SP9 HICAD 2014 SP2 Helios 2014 Inventor 2014 Rhino 5.0 @Home I7 920 Extreme 6 GByte (DDR3-2000 Mhz) ATI Radeon HD 5850 2x WD 1TB 4x Seagate a 2TB 2x WD 5TB im Raid 1 1x Samsung SSD 850 Pro 500Gb
|
erstellt am: 03. Apr. 2014 07:11 <-- editieren / zitieren --> Unities abgeben:          Nur für Tony88
Hi. Zuerst einmal bitte Systeminformationen ausfüllen. Und bezüglich deinem Winkel. Ja das Geht, ist aber so wie du das konstruiert hast nicht ganz einfach. Deine Punkte basieren auf Koordinaten und der Winkel ergibt sich. Klar ist mit Formeln es möglich, aber das ist ja viel zu umständlich. So leid es mir tut, aber du musst dein Pipe neu konstruieren. Diesmal erstell deine Leitkurve aber nicht durch Punkte, sondern erstelle es gleich via Skizze oder einzelnen Linien im Raum. Diese musst du am Ende nur verschmelzen und TA DA du kannst sowohl manuell als auch via Parameter deine Winkel ändern. ------------------ Gruß, Maximilian ------------ Top 10 der CAD Programme: 10=ACAD; 09=SolidWorks; 08=Inventor; 07=SolidEdge; 06=Creo; 05; 04=UG; 03; 02=Catia; 01=???
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tony88 Mitglied E Technicker
 Beiträge: 9 Registriert: 02.04.2014 CATIA V5R19 Windows 7 64bit CPU: i5-3210 RAM: 4GB DDR3 250GB SSD
|
erstellt am: 03. Apr. 2014 08:32 <-- editieren / zitieren --> Unities abgeben:

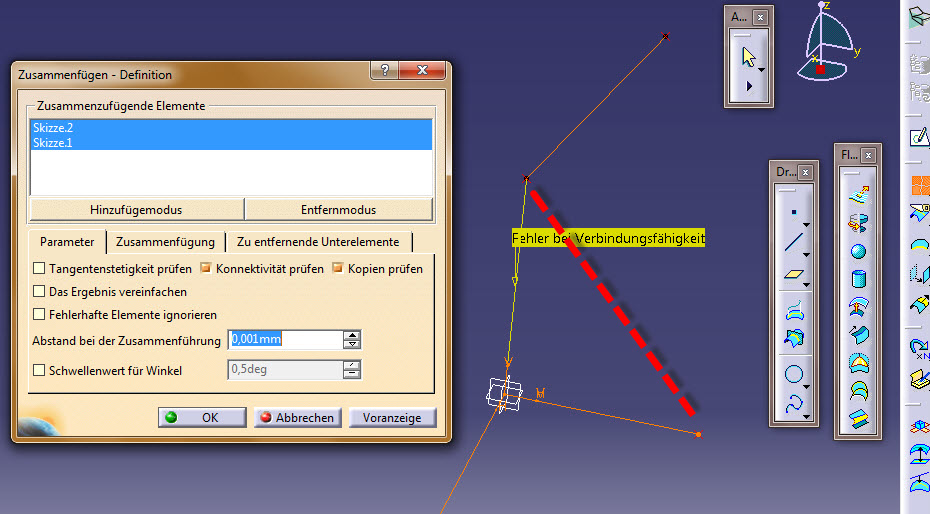

 Vielen dank für den Tipp, dass hört sich ja schon mal super an. Nur bin ich noch zu "Anfänger", dafür dass ich dahinter komme wo sich diese Funktion befindet. -Zunächst habe ich ein par Linien in den Ebenen Erstellt(Ohne Koordinaten) -Nun habe ich eine Funktion gefunden die sich richtig anhörte nur geht dass leider auch nicht so dass ich die Enden verbinden kann (Siehe Bild) Wo finde ich die Funktion verschmelzen?  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 3437 Registriert: 28.05.2009 CATIA V5 R19 SP9 WIN 7 64bit
|
erstellt am: 03. Apr. 2014 09:28 <-- editieren / zitieren --> Unities abgeben:          Nur für Tony88
Hallo Tony88, Mit "Join" (Zusammenfügen) funktioniert das nicht wirklich. Erzeuge die Übergänge mit "Ecke" wie in deinem ersten Bild zu sehen. Also die geraden im 3D definieren bzw. Sketche, diese dann mit "Ecke" verbinden. Hier gibt es auch eine "3D Ecke" ------------------ Gruß Uwe Auch Catia ist nur ein Mensch!  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle Ehrenmitglied V.I.P. h.c. Konstrukteur

 Beiträge: 3437 Registriert: 28.05.2009 CATIA V5 R19 SP9 WIN 7 64bit
|
erstellt am: 03. Apr. 2014 09:35 <-- editieren / zitieren --> Unities abgeben:          Nur für Tony88
|
xam0560 Mitglied Konstruktion / Administration

 Beiträge: 445 Registriert: 11.08.2008 @Work Xeon W3565 24Gbyte (DDR3-2000 MHz AMD Fire Pro V5900 (Fire GL V) 256GB SSD (Samsung SSD 830) 500GB HD502HJ 7200Umin. Win. 7 prof. 64bit Pro-E Wildfire 4.0 Creo Windchill PDM-Link 10.0 ACAD 2013 + Athena Aufsatz ACAD 2011 % 2012 Catia V5 R19 SP9 HICAD 2014 SP2 Helios 2014 Inventor 2014 Rhino 5.0 @Home I7 920 Extreme 6 GByte (DDR3-2000 Mhz) ATI Radeon HD 5850 2x WD 1TB 4x Seagate a 2TB 2x WD 5TB im Raid 1 1x Samsung SSD 850 Pro 500Gb
|
erstellt am: 03. Apr. 2014 11:13 <-- editieren / zitieren --> Unities abgeben:          Nur für Tony88
Lad schnell die Datei hoch. Ich modellier es dir schnell. PS. Zusammenfügen kannst du nur Linien. D.H. Erstell z.B. deine Geometrie NUR aus Linien. Diese kannst du dann zusammenfügen zu EINER Linie, sodass du dann dein Profil an der EINEN Linie extrapolieren kannst. ------------------ Gruß, Maximilian ------------ Top 10 der CAD Programme: 10=ACAD; 09=SolidWorks; 08=Inventor; 07=SolidEdge; 06=Creo; 05; 04=UG; 03; 02=Catia; 01=???
[Diese Nachricht wurde von xam0560 am 03. Apr. 2014 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Tony88 Mitglied E Technicker
 Beiträge: 9 Registriert: 02.04.2014 CATIA V5R19 Windows 7 64bit CPU: i5-3210 RAM: 4GB DDR3 250GB SSD
|
erstellt am: 03. Apr. 2014 17:17 <-- editieren / zitieren --> Unities abgeben:
Hallo nochmal alle zusammen und danke an alle die so gerne bereitwillig geholfen haben. @ Uwe. Ich werde dass mit dem „Sketch“ und den Ecken verbinden mal ausprobieren, sobald ich wider die Möglichkeit habe. @ Maximilian. Muss ich dazu im Generative Sheetmetal Design sein? Ich habe mal den Part hoch geladen. Die Winkel stimmen zwar schon, aber für auf die 135° zu kommen musste ich sehr um ständig permanent die Koordinate von einem Punkt ändern.
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater

 Beiträge: 3728 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 03. Apr. 2014 21:03 <-- editieren / zitieren --> Unities abgeben:          Nur für Tony88
Hi Tony. Hab gerade kein Catia hier. Aber: für so eine einfache Geometrie würde ich eine Skizze aus der Frontansicht, eine andere aus der Seitenansicht zeichnen. diese kannst du bemassen, wie du willst: mit Punkten, oder winkeln. mit, oder ohne Radius. Diese beiden Skizzen über die GSD-Funktion "Combine" zu einer zusammenschmelzen. Dann haste die daraus entstehende 3D Kurve. ------------------ gruß, Tom  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
