Hallo Forum,

ich möchte ein Rohr aus blech mit einer wölbung kurz vor Ende in der generativ sheet metal Umgebung
zeichen aber wie? Ich habe leider nur ein einfaches Rohr hinbekommen ohne die Erhebung gegen Ende.

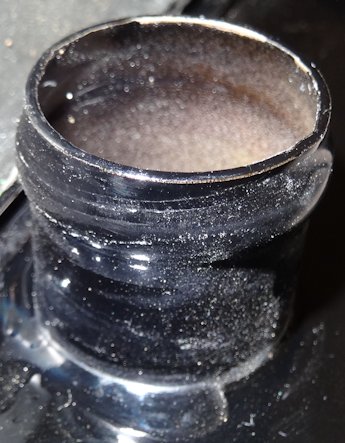

Anbei ein Originalbild was ich zeichen möchte und das was ich gemacht habe. Die Sickenfunktionen in generative sheet metal lassen sich nicht verwenden da ich keine Einzellinie habe sondern einen Kreis, da die Erhebung am ganzen Umfang ist.

Mfg Tommyboy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

V5-R19-GSMD-FlanschbohrungoderFlanschverwenden.CATPart V5-R19-GSMD-FlanschbohrungaufgerollterWand.CATPart

hmm, ich verstehe die ersten beiden Sätze nicht und sollten dann nicht 2 Bilder da sein?

[Diese Nachricht wurde von Thomas Harmening am 02. Jan. 2014 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Komisch hatte zwei Dateien hochgeladen anbei das Originalrohr. Ja deine Beispiele habe ich auch versucht und sind auch nachvollziehbar, allerdings bringen die mir bei einem Rohr nichts.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus

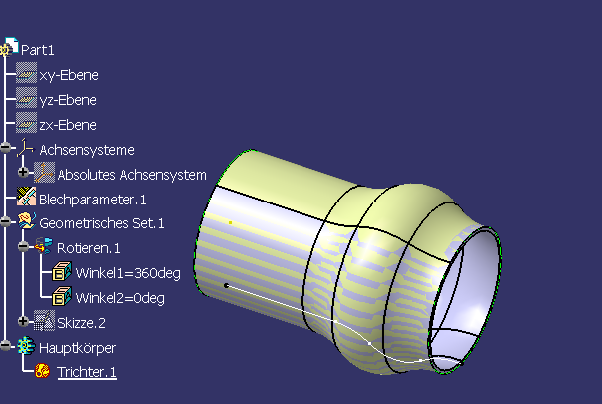

Falls ich das Bild richtig interpretieren: Rotationsfläche erzeugen und mit Flächentrichter ins GSMD überführen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

V5-R19-GSMD-Flanschbohrungmitumlaufenderausbeulung.zip

hmm, mal 2 Varianten, ist aber nix schönes^^

arbeite aber eigentlich nicht mit GSMD

@Bernd, die Hoppervariante, erzeugt dann aber eine separate Abwicklung...

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

V5-R19-GSMD-benutzerdefinierterFlansch.CATPart

die Version ist besser

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
