Autor Thema:  Zeichnen auf Flächen (2723 mal gelesen)
grandgo
Mitglied


Sehen Sie sich das Profil von grandgo an!   Senden Sie eine Private Message an grandgo  Schreiben Sie einen Gästebucheintrag für grandgo

Beiträge: 6
Registriert: 01.02.2012

Catia V5R20

erstellt am: 22. Nov. 2013 18:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

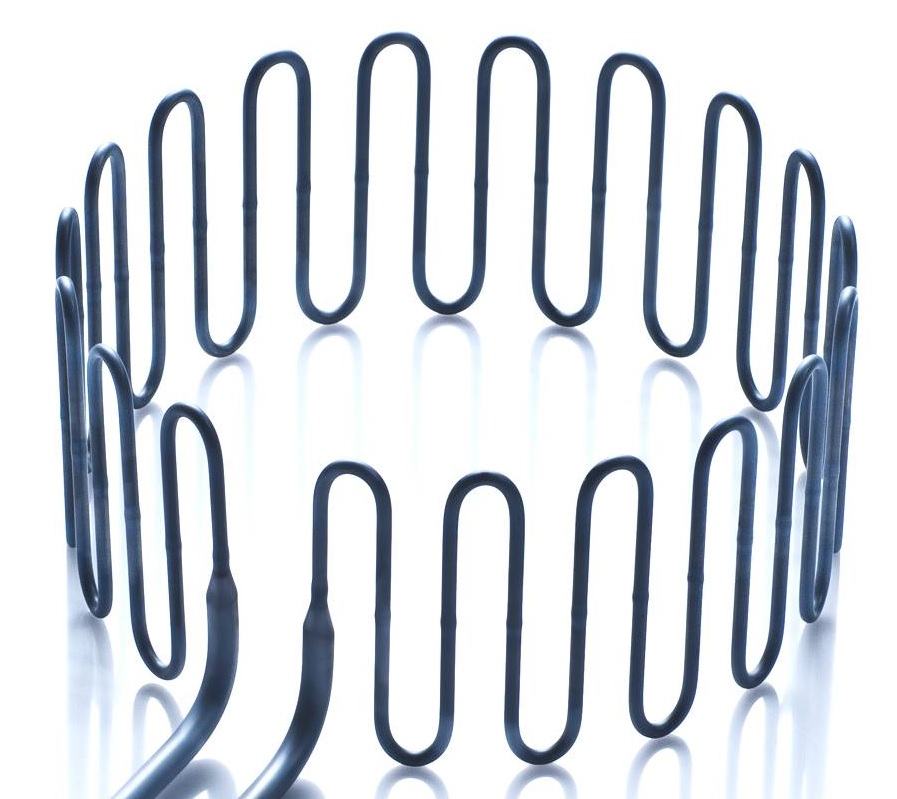

Hallo, ich würde gerne ein Teil zeichnen, wie im angehängten Bild.
Hierzu muss ich irgendwie auf einer Zylinderfläche Linien zeichnen und vermutlich die Rippenfunktion im partdesign verwenden.
Allerdings weiss ich nicht, wie ich auf einer Zylinderfläche zeichen soll. Kann mir jemand helfen?
Vielen Dank.

Grüße
grandgo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

SigiSandl
Mitglied


Sehen Sie sich das Profil von SigiSandl an!   Senden Sie eine Private Message an SigiSandl  Schreiben Sie einen Gästebucheintrag für SigiSandl

Beiträge: 4
Registriert: 23.11.2013

 erstellt am: 23. Nov. 2013 10:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für grandgo 10 Unities + Antwort hilfreich


Servus,

wie ich auf einer gekrümmten Fläche zeichnen kann, weiß ich leider nicht, eine mögliche Lösung für Dein Problem hab' ich aber schon:
- einen Zylinder als Stützfläche erstellen, die Fläche ist die neutrale Faser
- eine Ebene auf der Zylinderfläche errichten
- auf dieser Fläche den abgewickelten Draht skizzieren
- diese Skizze in GSD auf die Zylinderfläche abwickeln
- die Anschlüsse skizieren und mit der Abwicklung verbinden
- das DrahtProfil skizieren und im PartDesign eine Rippe erstellen

Grüße
SigiSandl

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

grandgo
Mitglied


Sehen Sie sich das Profil von grandgo an!   Senden Sie eine Private Message an grandgo  Schreiben Sie einen Gästebucheintrag für grandgo

Beiträge: 6
Registriert: 01.02.2012

Catia V5R20

erstellt am: 28. Nov. 2013 17:08    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Super, danke!

grandgo

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

440
Mitglied



Sehen Sie sich das Profil von 440 an!   Senden Sie eine Private Message an 440  Schreiben Sie einen Gästebucheintrag für 440

Beiträge: 30
Registriert: 27.05.2010

Catia V5 R20 SP6
Catia V5 R21 SP4
Catia V5-6 R2012 SP3
HP Z400

erstellt am: 29. Nov. 2013 09:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für grandgo 10 Unities + Antwort hilfreich
Bescheidene Frage:
Bist Du sicher, daß der Befehl "Abwickeln" Bestandteil der GSD-Umgebung ist?
Ich arbeite mit GSD auf P2 und kann ihn dort nirgends finden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 29. Nov. 2013 09:26    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für grandgo 10 Unities + Antwort hilfreich
Servus
Diese Funktion ist zB in der DL1 Lizenz vorhanden, in der HD2 bzw MD2 fehlt diese.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
