Thema: Kreis in Segmente (Bögen) unterteilen (3107 mal gelesen)

Cro
Mitglied

Schreiben Sie einen Gästebucheintrag für Cro

Beiträge: 32
Registriert: 21.09.2013

CATIA V5 R20 SP0
i7-2600
16 GB
Win7 64bit

erstellt am: 10. Nov. 2013 14:26

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:


Hallo Community,

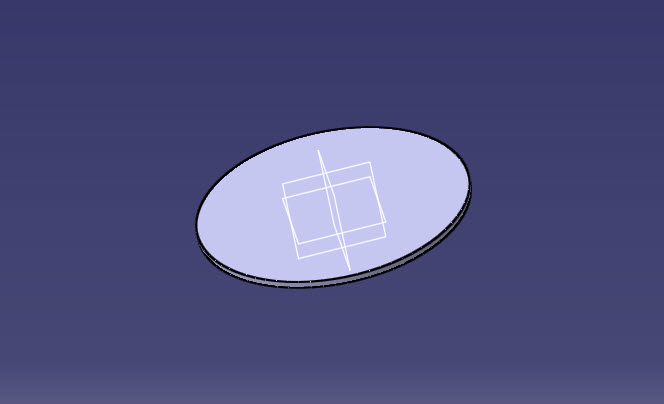

Ich möchte mehrere "Flanges" aus einem kreisförmigen Blechteil erzeugen (ähnlich wie Sonne und ihre Lichtstrahle . Ich arbeite in der "Generative Sheet Metal" Umgebung.

Eine Lösung wäre den Kreis im Sketch in mehrere Segmente zu unterteilen, und bei jedem zweiten Segment ein Flange erzeugen (dazwischen ist leer). Weis jemand wie das geht? Kann man das auch direkt im Generative Sheet Metal lösen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ

Senden Sie eine Private Message an Thomas Harmening

Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

NX12

erstellt am: 10. Nov. 2013 23:01

<-- editieren / zitieren -->

Unities abgeben:

Nur für Cro

V5-R19-GSMD-moeglicheLoesungfuerkreisinsegmente.CATPart

V5-R19-GSMD-moeglicheLoesungfuerkreisinsegmenteundeineweitere.CATPart

Eine Möglichekeit mittels Auschneiden und mustern
Eine Weitere mit einen Halbkreis, da die Limitierung des Kreisbogens nicht mit einem Vollkreis funktioniert,
anschliessend mustern, kopieren und einfügen in einem neuen Körper und einer 180 ° Rotation.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
