Hallo zusammen

Ich bin neu hier im Forum und habe mich angemeldet, weil mich das liebe Catia mal wieder in den Wahnsinn treibt!! Hoffentlich kann mir jemand helfen!

Ausgangssituation:

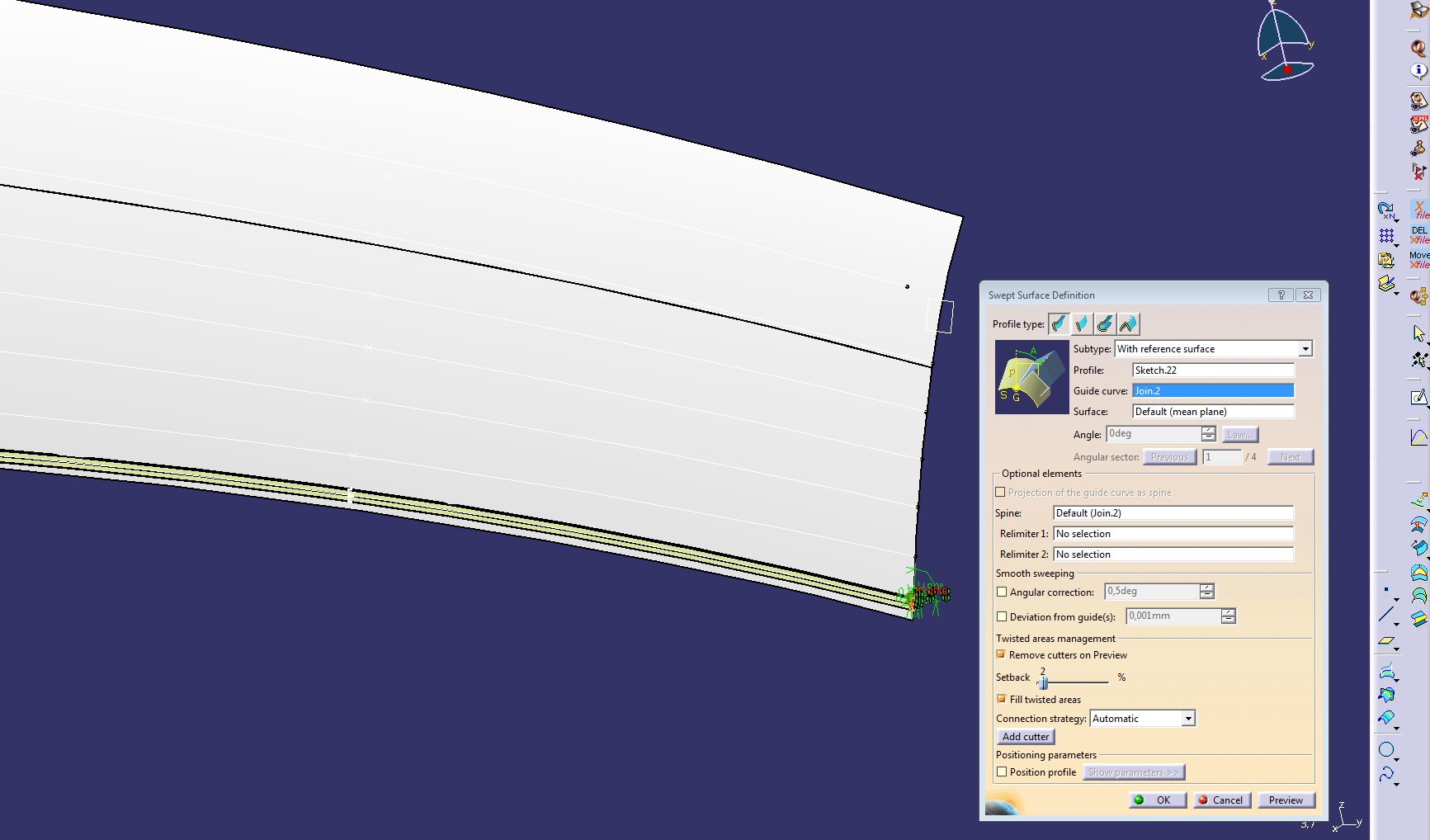

Ich möchte auf eine gegebene Oberfläche eines Bauteils dünne Rippen aufbringen. Hierfür habe ich Führungskurfen auf die Bauteiloberfläche gezeichnet, indem ich Flächen durch das Bauteil gelegt und anschließend verschnitten habe. Die Führungskurven sind also Schnittlinien (1. Bild oben). Anschließend habe ich am ende der ersten Führungskurve eine Ebene senkrecht zur Kurve erstellt und den gewünschten Rippenquerschnitt darauf gezeichnet (1. Bild unten). Dann habe ich den Rippenquerschnitt mit der Sweep Surface Funktion gezeichnet und dabei die Führkurve als Guide curve gewählt (2. Bild).

Nun zu meinem Problem:

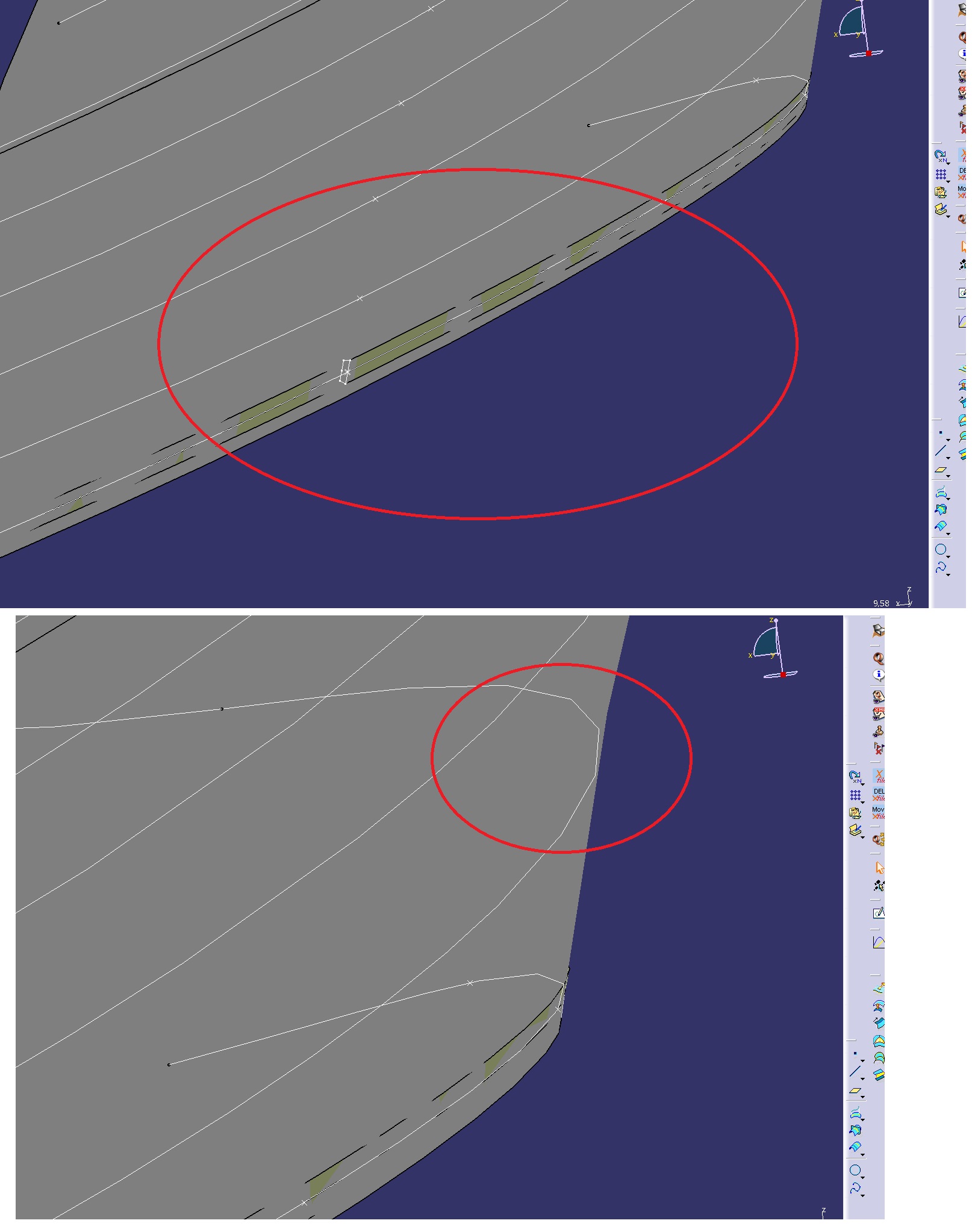

Die Rippengeometrie liegt nicht auf der Oberfläche meines Bauteils, sondern geht auch etwas durch das Bauteil hindurch (3. Bild oben). Beim genaueren betrachten könnte es daran liegen, dass die Führungskurven kleine Knicke machen und selber nicht komplett auf der Oberfläche liegen (3. Bild unten).

Ich bin am Verzweifeln!! Bitte helft mir!

Danke schonmal im Voraus!!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 06. Sep. 2013 07:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für FelixGe 10 Unities + Antwort hilfreich

Hallo FelixGe,

Stell mal unter Tools/Optionen/Display im Reiter Performance den Wert bei 3D Acuracy runter auf 0,02 oder ähnlich.

Dann sollte das behoben sein.

------------------
Gruß Uwe
