Autor Thema:  geschnitte Skizze nicht auswählbar (1947 mal gelesen)
Rickson
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Rickson an!   Senden Sie eine Private Message an Rickson  Schreiben Sie einen Gästebucheintrag für Rickson

Beiträge: 99
Registriert: 25.11.2011

Catia V5 Service Pack 5 Build Number 20<P>Windows 7 64 bit

erstellt am: 10. Jul. 2013 11:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo zusammen !

Eine für euch warscheinlich wieder eine einfach zu beantwortende Frage.

Ich lege eine Skizze in vorhandenes Bauteil und will die Kanten davon auswählen und damit verknüpfen ,aber imme wenn Ich darüber fahre zeigt es mir (z.b bei einer Kugel ) den Umfang .Ich will aber im geschnittenen Zustand die sich daraus ergebenen Linien nutzen !

Liegt sicher nur an einer Einstellung aber Ich komme nicht darauf !!!


grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Gulu
Mitglied
System-/ Produkt-Entwickler


Sehen Sie sich das Profil von Gulu an!   Senden Sie eine Private Message an Gulu  Schreiben Sie einen Gästebucheintrag für Gulu

Beiträge: 57
Registriert: 31.07.2012

Win 7/64 SP1
HP Z420
Xeon E5-1620 3.60GHz, 16GB
NV Quadro 2000
V5R19 SP9 u.a.
MS Paint =)

erstellt am: 10. Jul. 2013 12:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rickson 10 Unities + Antwort hilfreich


Hallo Rickson,

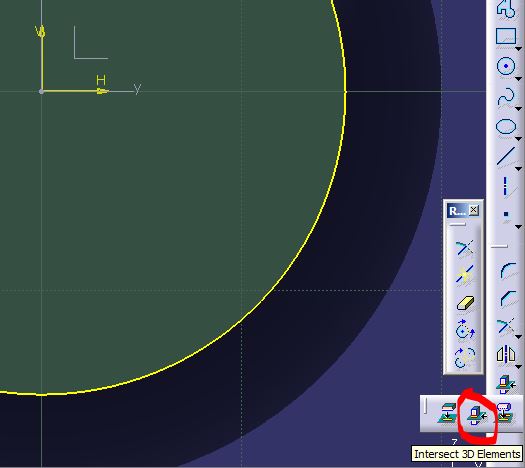

Du kannst mit "Intersect 3D Elements" 3D Elements intersecten.

Nach Anwahl des Befehls einfach im Baum wählen was geschnitten werden soll und Du erhältst die Schnittkurven in Deiner Skizze...

Gruß
Mario

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Rickson
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Rickson an!   Senden Sie eine Private Message an Rickson  Schreiben Sie einen Gästebucheintrag für Rickson

Beiträge: 99
Registriert: 25.11.2011

Catia V5 Service Pack 5 Build Number 20<P>Windows 7 64 bit

erstellt am: 10. Jul. 2013 14:07    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Danke für die Hilfe !

Gibt es vielleicht eine fixe Einstellung wenn Ich eine Skizze reinlege die das Automatisch macht? oder die Kanten auswählbar sind .  ( Am alten Rechner war das nie ein Thema,seit der Neuinstallationen am neueren Laptop kämpfe Ich mit solchen Dingen)


grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Gulu
Mitglied
System-/ Produkt-Entwickler


Sehen Sie sich das Profil von Gulu an!   Senden Sie eine Private Message an Gulu  Schreiben Sie einen Gästebucheintrag für Gulu

Beiträge: 57
Registriert: 31.07.2012

Win 7/64 SP1
HP Z420
Xeon E5-1620 3.60GHz, 16GB
NV Quadro 2000
V5R19 SP9 u.a.
MS Paint =)

erstellt am: 10. Jul. 2013 15:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rickson 10 Unities + Antwort hilfreich
Hmm, so eine Einstellung kenne ich für Skizzen nicht,
aber ich lasse mir gerne was Neues beibringen.
