Thema: Punkteimport/Spline erstellen Catia V5R20 (5493 mal gelesen)
|
Eschec3m Mitglied Ingenieur
Beiträge: 39 Registriert: 01.07.2013 Creo Parametric 2.0 LMS Virtual Lab 11 Catia V5R20
|
erstellt am: 01. Jul. 2013 16:28 <-- editieren / zitieren --> Unities abgeben:
Hallo Leute, ich habe für meine Arbeit ein Problem. Es ist im Prinzip gar nicht so schwer. Möchte gerne ein Rohr (Außendurchmesser= 100 mm, Innendurchmesser=90 mm) erstellen. Das heißt zunächst mache ich eine einfache Skizze mit zwei Kreisen und extrudiere diese, z.b. in eine Richtung. So einfach ist es aber nicht. Ich möchte gerne, dass das Rohr gebogen ist. Dazu habe ich eine bestimmte Funktion (Bloss-Göldner-Kurve). Nun erstelle ich in Excel diese Funktion und habe meine Linie im Format: Name X Y 0 0.1 1 0.23 2 0.45 3 0.68 4 0.88 usw. Diese Daten sind jetzt nur ein Spiel. Ich kann die Exceltabelle natrülich als .txt oder .pts Datei speichern. Meine Frage: Wie kann ich diese Datei jetzt in Catia Importieren (keine Funktion gefunden) und so, dass alle Punkte eine Linie (Spline) ergeben? Ich habe schond des öfteren gelesen, dass es über Makros geht. Davon habe ich leider absolut keine Ahnung. Gibt es eine andere Methode? Wenn nein, wie genau muss ich vorgehen um ein solches Makro zu erstellen (gibt es sowas vorgefertig?), wie kann ich es importieren usw? Vielen Dank für eure Hilfe Vielen Dank für eure Hilfe! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 01. Jul. 2013 17:20 <-- editieren / zitieren --> Unities abgeben: Nur für Eschec3m
|
Eschec3m Mitglied Ingenieur
Beiträge: 39 Registriert: 01.07.2013 Creo Parametric 2.0 LMS Virtual Lab 11 Catia V5R20
|
erstellt am: 01. Jul. 2013 19:04 <-- editieren / zitieren --> Unities abgeben:
Hallo Bernd, danke für deine schnelle Antwort. Leider habe ich nicht alles verstanden. In der Datei zum Downloaden ist deine Exceltabelle enthalten und eine Beschreibung dazu (.txt). In der Beschreibung steht folgendes: ,,Wie kann ich Punkte mit dem Macro einlesen? ============================================ Das ist "eigentlich" recht einfach: CATIA öffnen, ein neues leeres Part erzeugen, in das WireFrame&Surface Modul wechseln, dann das Makro mit Doppelklick öffnen. Extras-Makro-Makro-Feuil1.CreationPoint selektieren und dann auf Ausführen klicken. Das Makro wird also in Excel gestartet und überträgt die Datenmenge in das Modell. In diesem Macro werden mit dem Befehl Feuil1.CreationPoint die Punkte aufgebaut. Das Makro baut aber auch Kurven /Feuil1.CreationSpline) und auch die Fläche als Loft (Feuil1.CreationLoft). Die Punkte sind im Feuil1 (Blatt1) einzutragen. Du brauchst die Tabellenstruktur nicht ändern, lediglich die Punktkoordinaten auf Deine Punkte umschreiben. Woher kommt das Macro? ====================== Die Prgrammierung ist von Dassault Systemes. Zitat zuende. Ich verstehe es schon ab hier nicht mehr: ,,dann das Makro mit Doppelklick öffnen" --> heißt ich soll in Catia das Makro öffnen? Oder soll ich einfach die Excel-Tabelle öffnen? ,,Extras-Makro-Makro-Feuil1.CreationPoint"--> ich finde das Extras nicht. Wo genau soll es sein :-(? Sorry für die Umstände, aber ich kenne mich wirklich nicht mit Makros aus. Danke Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 01. Jul. 2013 21:46 <-- editieren / zitieren --> Unities abgeben: Nur für Eschec3m
Servus Bitte Systeminfo ausfüllen. AFAIR geht es so: - Excel-Datei öffnen - Punktkoordinaten eingeben - entsprechendes Makro in Excel starten (CATIA muss offen, Part geöffnet und GeoSet vorhanden sein) Wie du Makros in Excel startest kannst du sicher in der Hilfe finden. Gruß Bernd ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eschec3m Mitglied Ingenieur
Beiträge: 39 Registriert: 01.07.2013 Creo Parametric 2.0 LMS Virtual Lab 11 Catia V5R20
|
erstellt am: 02. Jul. 2013 12:48 <-- editieren / zitieren --> Unities abgeben:

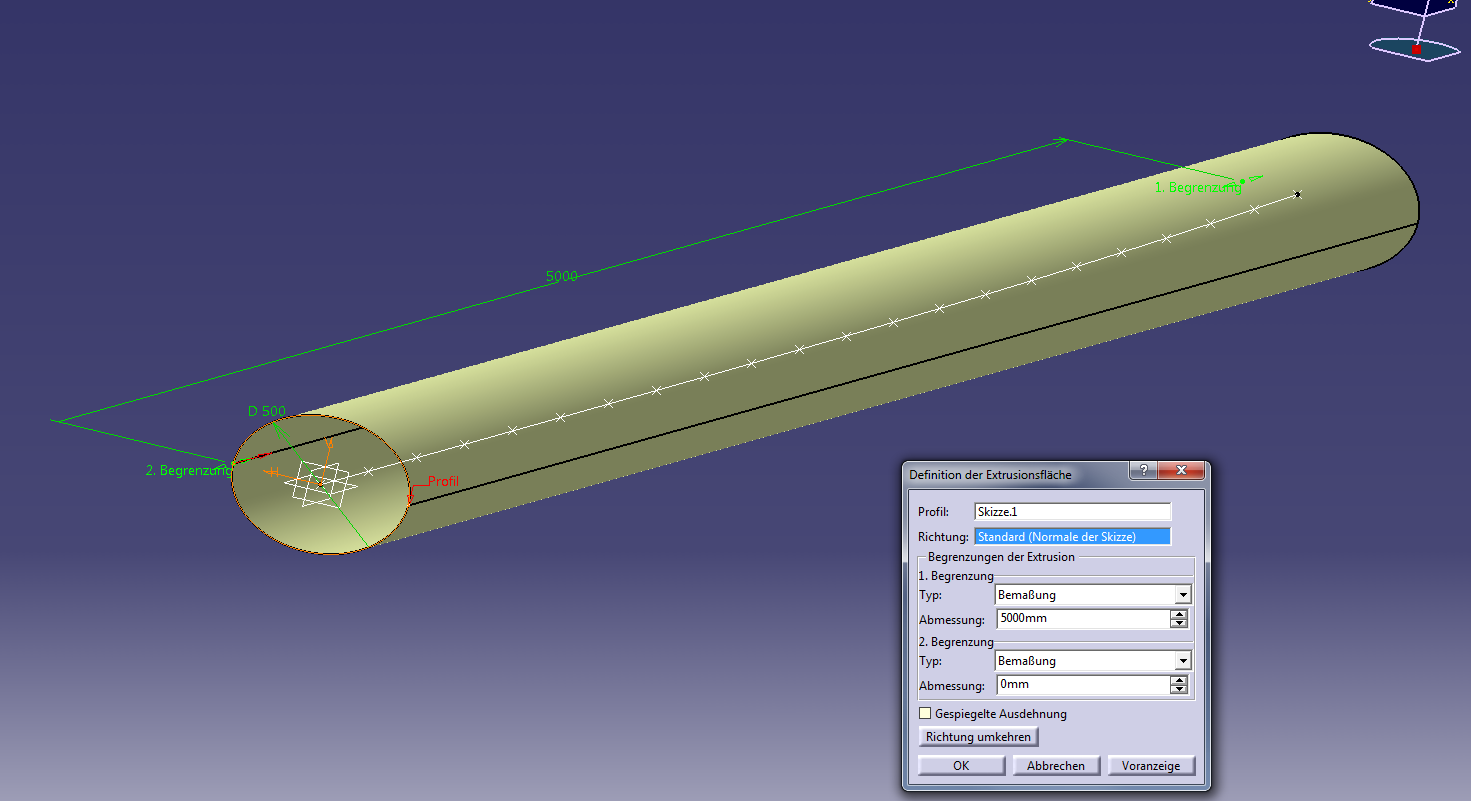

Hallo Bernd, du hast mich wieder um ein sehr gutes Stück weiter gebracht. Leider folgen weitere Probleme. Ich habe es geschafft das Makro zu starten. Es hat mir sogar ein paar Punkte, ich glaube es waren 22 Stück für eine Linie, in Catia importiert. Das ist zum ersten Probieren super. Leider folg jetzt ein Problem in Catia (dazu Bilder im Anahng). Nun, ich habe meine Spline, sie startet so wie es sein soll auch im Punkt 0,0. Jedoch, wenn ich jetzt einen Kreis in die xy- Ebene zeichne, möchte ich ja diesen Kreis anhand von meiner Spline extrudieren. Dazu wähle ich zunächst das Profil (den Kreis) aus. Als Richtung möchte ich meine Spline anklicken, diese nimmt Catia aber nicht (ich kann die Spline anklicken, sie wird aber nicht in den Befehl übernommen). Catia bezieht sich immer auf die Normale der Skizze. Das würde bedeuten, dass ich einfaach ein gerades Rohr habe was ich unbedingt vermeiden muss. Gibt es noch einen anderen Befehl um anhand einer Spline zu extrdieren oder mache ich was mit der Spline falsch? Danke für deine Hilfe Christian
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 02. Jul. 2013 12:50 <-- editieren / zitieren --> Unities abgeben: Nur für Eschec3m
|
Eschec3m Mitglied Ingenieur
Beiträge: 39 Registriert: 01.07.2013 Creo Parametric 2.0 LMS Virtual Lab 11 Catia V5R20
|
erstellt am: 02. Jul. 2013 12:57 <-- editieren / zitieren --> Unities abgeben:
Ich habe es soebend selber herausgefunden. Es hat mit dem Befehl Tranlation geklappt. Nach der Tranlsation kann ich das Profil aufdicken und meine gewünschte Schiene, über die hinterher ein Fahrzeug fahren soll, ist nun fertig. Meine letzte Frage ist, was muss ich um tun, um nicht nur 22 Punkte zu Importieren. Damit meine Schiene möglichst genau ist, brauche ich ca. 500 Punkte. Danke Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eschec3m Mitglied Ingenieur
Beiträge: 39 Registriert: 01.07.2013 Creo Parametric 2.0 LMS Virtual Lab 11 Catia V5R20
|
erstellt am: 03. Jul. 2013 09:09 <-- editieren / zitieren --> Unities abgeben:
Hallo Bern, also meine Simulation in Virtual Lab läuft prima mit meinen neuen Schienen. Nun will ich halt noch versuchen, mehr als 22 Punkte von der Exceltabelle in Catia zu Importieren. Kannst du mir da noch weiterhelfen? Ich denke ich müsste das Makro bearbeiten oder? Gruß Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eschec3m Mitglied Ingenieur
Beiträge: 39 Registriert: 01.07.2013 Creo Parametric 2.0 LMS Virtual Lab 11 Catia V5R20
|
erstellt am: 03. Jul. 2013 09:15 <-- editieren / zitieren --> Unities abgeben:
Hallo Bernd, also meine Simulation in Virtual Lab läuft prima mit meinen neuen Schienen. Nun will ich halt noch versuchen, mehr als 22 Punkte von der Exceltabelle in Catia zu Importieren. Kannst du mir da noch weiterhelfen? Ich denke ich müsste das Makro bearbeiten oder? Gruß Christian Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 3425 Registriert: 28.05.2009 CATIA V5 R19 SP9 WIN 7 64bit
|
erstellt am: 03. Jul. 2013 09:23 <-- editieren / zitieren --> Unities abgeben: Nur für Eschec3m
Hallo Christian, ändere mal im Makro die Zeile Code: Const Cst_iENDLoft As Integer = 22
IN Excel Alt+F11 drücken.Hier, meine ich, kann man die Punktezahl erhöhen. (Bin auch kein Programmierer)
------------------ Gruß Uwe Auch Catia ist nur ein Mensch! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Eschec3m Mitglied Ingenieur
Beiträge: 39 Registriert: 01.07.2013 Creo Parametric 2.0 LMS Virtual Lab 11 Catia V5R20
|
erstellt am: 03. Jul. 2013 09:39 <-- editieren / zitieren --> Unities abgeben:
|
moppesle Ehrenmitglied V.I.P. h.c. Konstrukteur
Beiträge: 3425 Registriert: 28.05.2009 CATIA V5 R19 SP9 WIN 7 64bit
|
erstellt am: 03. Jul. 2013 09:43 <-- editieren / zitieren --> Unities abgeben: Nur für Eschec3m
|
Eschec3m Mitglied Ingenieur
Beiträge: 39 Registriert: 01.07.2013 Creo Parametric 2.0 LMS Virtual Lab 11 Catia V5R20
|
erstellt am: 03. Jul. 2013 12:20 <-- editieren / zitieren --> Unities abgeben:
|
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 03. Jul. 2013 12:29 <-- editieren / zitieren --> Unities abgeben: Nur für Eschec3m
|
