Hallo Kollegen!

Meine Frage betrifft die Funktion Übergang/Loft. Da mit dieser Funktion abwickelbare Regelflaechen erzeugt werden koennen wäre es nicht schlecht auch die flaechenerezugenden Geraden darstellen zu koennen. (Diese Linien koennten direkt zum Abkanten verwendet werden um das Bauteil zu fertigen). Gibt es die Moeglichkeit diese automatisch zu erzeugen oder nur manuell wie im Geometrieunterricht.

Mit freundlichen Grüßen

Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 05. Jun. 2013 07:16    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für htlwels 10 Unities + Antwort hilfreich
Servus

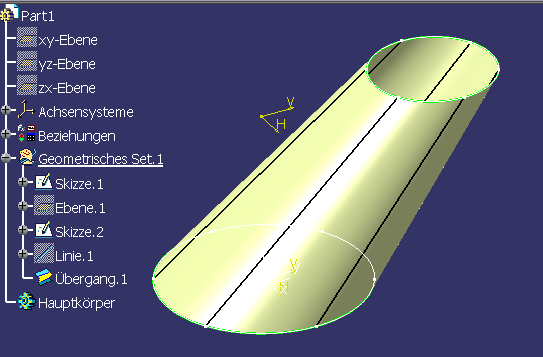

Wenn du die Kurven entsprechend unterteilst (zB auftrennen in der Skizze in einzelelemente) und beim Loft bei Verbindung "Scheitelpunkte" einstellst, werden die Linien automatisch erstellt.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

htlwels
Mitglied
Maschineningenieurwesenstudent


Sehen Sie sich das Profil von htlwels an!   Senden Sie eine Private Message an htlwels  Schreiben Sie einen Gästebucheintrag für htlwels

Beiträge: 14
Registriert: 07.04.2008

OS: Windows 7
Software: Catia V5R21 Educational License Prozessor: Intel Core i5
RAM: 8GB DDR3
Grafik RAM: 1GB

erstellt am: 05. Jun. 2013 09:27    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo!

Das Problem beim Auftrennen der Kurven ist, dass die Flächen nicht mehr tangentenstetig sind.

Mit freundlichen Grüßen

Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 05. Jun. 2013 09:51    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für htlwels 10 Unities + Antwort hilfreich


Servus
In meinem Test (schiefer Übergang zwischen zwei Kreisquerschnitten) waren die Fläche noch tangentenstetig.
Wie sieht deine Geometrie aus? Wie trennst du die Kurve auf?

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

htlwels
Mitglied
Maschineningenieurwesenstudent


Sehen Sie sich das Profil von htlwels an!   Senden Sie eine Private Message an htlwels  Schreiben Sie einen Gästebucheintrag für htlwels

Beiträge: 14
Registriert: 07.04.2008

OS: Windows 7
Software: Catia V5R21 Educational License Prozessor: Intel Core i5
RAM: 8GB DDR3
Grafik RAM: 1GB

erstellt am: 05. Jun. 2013 10:05    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Bernd!

Das Problem ist, dass es sich bei meinen Profilen nicht mehr um ebene Kurven sondern um 3dimensionale Raumkurven handelt (als Splines aus jeweils 149 Punkten erzeugt).
Selbst bei ebenen Splines die aufgetrennt werden, meldet die Funktion Zusammenfügen bei der Überprüfung der Tangentenstetigkeit der Einzelflächen einen Fehler.

Mit freundlichen Grüßen

Stefan

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

htlwels
Mitglied
Maschineningenieurwesenstudent


Sehen Sie sich das Profil von htlwels an!   Senden Sie eine Private Message an htlwels  Schreiben Sie einen Gästebucheintrag für htlwels

Beiträge: 14
Registriert: 07.04.2008

OS: Windows 7
Software: Catia V5R21 Educational License Prozessor: Intel Core i5
RAM: 8GB DDR3
Grafik RAM: 1GB

erstellt am: 05. Jun. 2013 12:40    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo Bernd!

Hab gerade eine Lösung gefunden:
Auf der Abzuwickelnden Fläche Isoparametrische Linien (FreeStyle) erzeugen und mitabwickeln.

Trotzdem, Danke für die schnelle Antwort!

Mit freundlichen Grüßen

Stefan Leithner

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
