Hallo Zusammen!

Ich versuche nun seit einiger Zeit einen Zylinderschnitt hinzubekommen, leider ohne Erfolg.
Bin wie folgt vorgegangen:

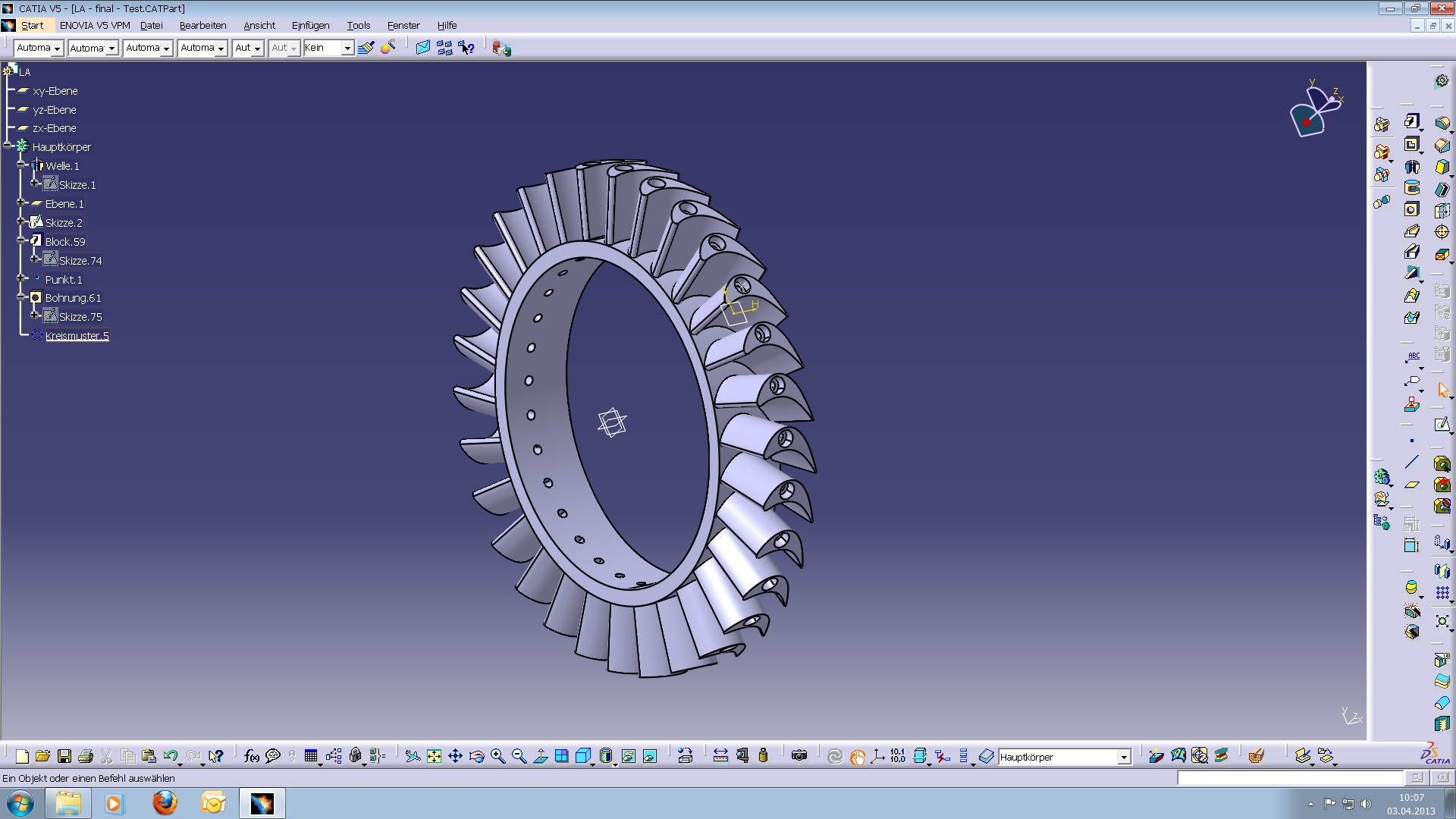

Zuerst habe ich das Schaufellgitter im Part Design erstellt (wird später noch benötigt)

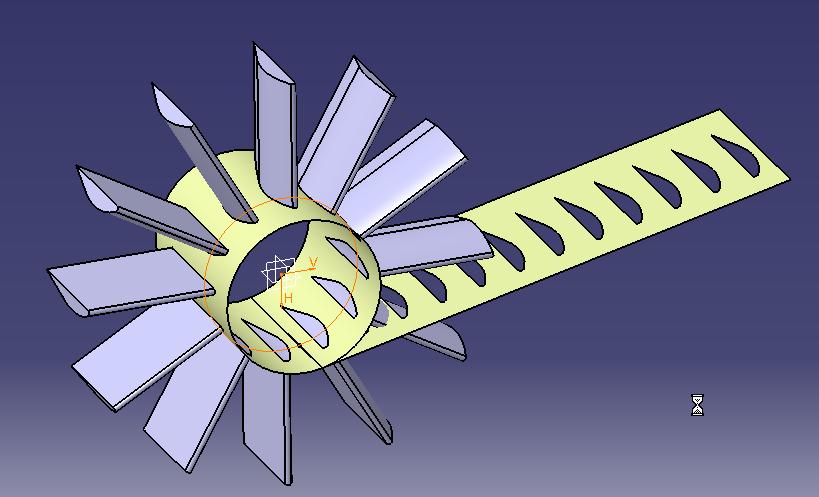

Im GSD habe ich einen Zylinder erstellt und den Hauptkörper damit geschnitten (siehe Bild 2)
Wenn ich jetzt versuche den Zylinder abzuwickeln, dann wird nur der Zylinder ohne der Schaufelgeometrie abgewickelt.
Der Schnitt ist notwendig, da ich nur das Schaufelprofil beim mittleren Durchmesser für eine CFD Simulation benötige.

Nun würde ich gerne wissen, ob es eine Möglichkeit gibt diesen Volumenkörper abzuwickeln.
Oder lässt sich möglicherweise die Zylinderfläche mit der Schaufelgeometrie verknüpfen, sodass diese beim Abwickeln ebenfalls "mitgenommen/projiziert" wird. Der Befehl "Zusammenführen" im GSD führt nicht zum gewünschten Ergebnis.

Vielen Dank!

lg

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Gugi und willkommen im Forum.

Meinst du sowas? -->

Eine Möglichkeit wäre, du erstellst die Ausnehmungen in der Zylinderfläche vor dem Abwickelm mit "Trennen" (Split).

Oder du erstellst die Randkurven auf der Zylinderfläche und überträgst sie auf die abgewickelte Zylinderfläche (Entwickeln/Develop)

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

3.jpg 4.jpg

Hallo Tom,

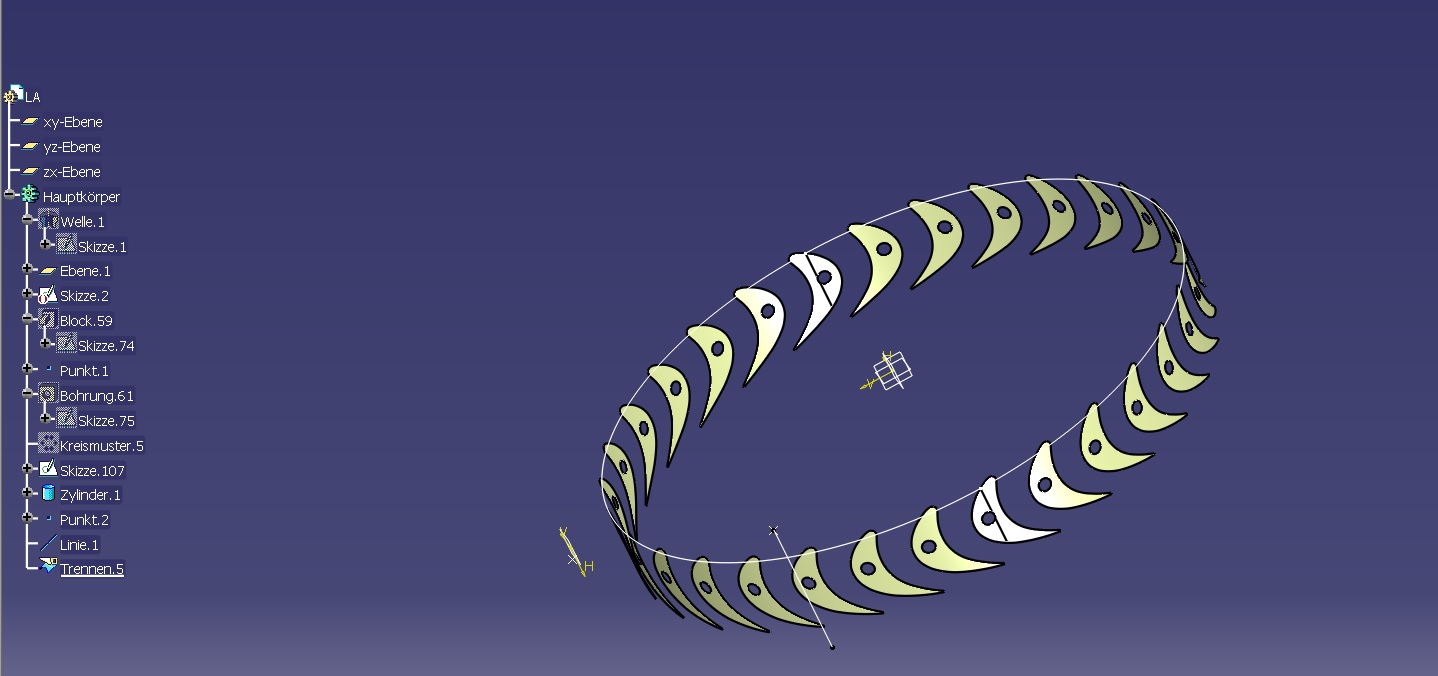

danke für den Tipp. Bin mit dem "Trennen"-Befehl schon etwas weiter gekommen -> siehe Bild.

Gibt es nun eine Möglichkeit diese Schnittebene abzuwickeln (wie eine Zylinderfläche), sodass dann die einzelnen Schaufeln, mit entsprechender Teilung, aneinander gereiht werden. Diese werden anschließend in ICEM vernetzt.

Danke

lg

[Diese Nachricht wurde von Gugi01 am 04. Apr. 2013 editiert.]

[Diese Nachricht wurde von Gugi01 am 04. Apr. 2013 editiert.]

[Diese Nachricht wurde von Gugi01 am 04. Apr. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hier noch ein Bild zum letzten Beitrag
