Hallo zusammen.

Ich würde in meiner Diplomarbeit gern die benötigten Maße in Gruppen sortieren - ähnlich wie es auch mit Parametern und geometrischen Sets üblich ist. Dadurch erhoffe ich mir eine noch bessere Übersichtlichkeit. Leider habe ich bisher keine Möglichkeit gefunden Maße in Gruppen zu strukturieren.

Kann mir jemand bei meinem Problem helfen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

ich verstehe um ehrlich zu sein absolut nicht, was du meinst. Es gibt doch Kettenbemaßungen oder die Abstandsbemaßungen können so positioniert sein, dass eine Art Gruppierung entsteht, aber was du mit Gruppierung ähnlich Parametern meinst, weis ich nicht.

Wenn du meinst die Maße in eine Skizze irgendwie in Funktionsgruppen zu unterteilen, muss ich dich enttäuschen.

------------------
MFG
Rick Schulz

Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

     >>> ÜBay - Großes CADde Ausrüstungspacket - Ende Fr 01.02.2013 um 12:05Uhr <<<

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo.

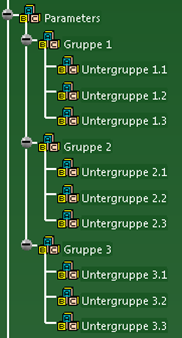

Ich habe mal ein Bild erstellt um zu verdeutlichen was ich meine.
Ich möchte eine Struktur in meine Maße reinbringen.
Ich hoffe man versteht durch das Bild was ich meine!?

Grüße

[Diese Nachricht wurde von Student388 am 18. Jan. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Student388:
Ich hoffe man versteht durch das Bild was ich meine!?

---

Moin,

nein leider verstehe ich es immer noch nicht, da ich nicht verstehe, wie du das auf Maße anwenden willst. Wie man Parameter gruppiert, was mir schon vorher klar

Vll. machst du einfach mal einen Screenshot von den Maßen und erklärst genau, was gruppiert werden soll, denn mir ist nicht klar, von welchen Bemaßungen du sprichst.

------------------
MFG
Rick Schulz

Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

     >>> ÜBay - Großes CADde Ausrüstungspacket - Ende Fr 01.02.2013 um 12:05Uhr <<<

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von Student388:

Ich möchte eine Struktur in meine Maße reinbringen.

Grüße

---

Hallo,

Maße stehen in einer Zeichnung und werden im Baum eh nicht angezeigt, wozu also strukturieren?
Ich vermute mal, Du meinst die Bedingungen in Deinen Skizzen?!? Die kannst Du, soviel ich weiß, nicht strukturieren/sortieren.

------------------
Gruß
Jochen
__________________
Technik lässt nicht mit sich spaßen ...
Techniker schon!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Ahhh.... okay, ich habe mich wohl nicht deutlich ausgedrückt - ich bitte um Verzeihung.

Ich meine die "Measures", die auch im Strukturbaum angezeigt werden (siehe Bild). Diese würde ich gern ich Gruppen einteilen, da es in dem Part meiner Diplomarbeit einige Measures gibt.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Da muss ich dich leider enttäuschen. Diese Messungen können nicht gruppiert werden. Eigentlich ist die 3D-Messung auch "nur" ein Hilfsmittel, denn diese Maße sind AFAIK in Übergabeformaten nicht enthalten und das Fertigungsrelavante wären ja dann Ableitungen auf Zeichnungen oder das reine 3D-Modell, welches in den Abmeßungen alles mitbringt.

------------------
MFG
Rick Schulz

Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

     >>> ÜBay - Großes CADde Ausrüstungspacket - Ende Fr 01.02.2013 um 12:05Uhr <<<

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Student388,

warum möchtest du diese zusammenfassen?.

Wenn du Maße zur Dokumentation benötigst solltest du dies in einer Zeichnung tun.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
ggf kannst du Parametern direkt über eine Formel messen, und musst dazu nicht extra eine "DMU-Messung" erzeugen.
Was willst du messen? Wo willst du messen (im PartDesign)?

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Vielen Dank für eure Antworten.
Ich hatte zwar gehofft, dass ich sie ordnen könnte aber wenn es nicht möglich ist, dann ist es leider so.

Der eigentliche Grund, warum ich überhaupt diese Messungen gemacht habe ist folgender:
(in stark vereinfachter Weise)
Ich bekomme als Input irgendeinen variablen Körper als Flächenmodel. Dieser Körper soll im Nachhinein noch austauschbar sein.
Um das besagte Flächenmodell soll eine Begrenzung gelegt werden (eine Art Quader).
Den Ursprungsquader generiere ich also überdimensional groß und messe dann in dem 3D-Modell die Abstände zwischen dem Flächenmodell des inneren Körpers und dem ihn umschließenden Quader. Die bei den Messungen ermittelten Werte werden später verwendet um über "Translates" die einzelnen Flächen des Quaders auf einen bestimmten Abstand dem inneren Körper anzunähern.

Zitat:

---

Original erstellt von bgrittmann:
Servus
ggf kannst du Parametern direkt über eine Formel messen, und musst dazu nicht extra eine "DMU-Messung" erzeugen.
Was willst du messen? Wo willst du messen (im PartDesign)?

Gruß
Bernd

---

Ohhhh, das wusste ich nicht.
Damit würde ich mein Problem komplett umgehen.
Ich messe im Flächen-Design.
Wäre es dort möglich über Parameter deine Messung zwischen den Flächen vorzunehmen?
Wenn ja, wie mache ich das?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kann man hier nicht etwas mit Functional Tolerancing & Annotation (FTA) machen?

Ich mein dafür wurde dieses, zugegeben schlecht programmierte, Modul doch geschaffen, oder nicht? Also 3D Bemaßung und das wäre ähnlich dem Measure.
Diese kann man dann in Captures oder Views gruppieren. Über die Captures kann man sich dann auch einblenden, was man gerade sehen möchte un die Views direkt mit dem Maßen auch auf die Zeichnung übernehmen, so man diese dann noch braucht.

------------------
Mit freundlichen Grüßen,
Henry Schneider
alias Lila

Es gibt einen ewigen Wettkampf zwischen der Natur und den Ingenieuren:
Die Ingenieure versuchen, immer idioten-sicherere Systeme zu bauen,
die Natur versucht, immer bessere Idioten zu bauen

Xing

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus Student388
Sollte funktionieren:
- Parameter des Typs Länge erzeugen
- Formel erstellen, diese über das Auswahlmenü zusammenklicken: zB "distance(`yz-Ebene` ,`Geometrisches Set.2\Ebene.3` )" (siehe doku)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Student388,

Zitat:

---

Ich bekomme als Input irgendeinen variablen Körper als Flächenmodel. Dieser Körper soll im Nachhinein noch austauschbar sein.

---

ich würde die Modele in einer Produktstruktur positionieren, (Hier kannst du beliebig Bedingungen setzen.)

Dann die Modele in dein Part Kopieren. Nun kannst du mit "Replace" die Geometrien im Part austauschen.

Hiermit kannst du dir die "Measures" komplett sparen.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Henry,

das Functional Tolerancing & Annotation (FTA)Modul kenne ich leider nicht.
Wäre das für meine Zwecke anwendbar?
Auf der Zeichnung werde ich die Messungen nicht benötigen. Sie sind nur für die Zwischenschritte nötig.
Wenn eine Messung über Parameter möglich sein sollte, dann würde ich diese Variante bevorzugen, da meine Arbeit auch unter dem Motto "vollparametrisches Modell" läuft.

Ich probiere es jetzt mal mit den Parametern.

Die Sache mit der Produktstruktur macht auch Sinn, das werde ich auch definitiv berücksichtigen.
Ich stehe ja erst am Anfang meiner Arbeit, mein Modell wird also noch wachsen, da wird die Produktstruktur bestimmt noch nützlich sein.

Danke für eure Antworten!!!

[Diese Nachricht wurde von Student388 am 18. Jan. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:

---

Original erstellt von bgrittmann:
Servus Student388
Sollte funktionieren:
- Parameter des Typs Länge erzeugen
- Formel erstellen, diese über das Auswahlmenü zusammenklicken: zB "distance(`yz-Ebene` ,`Geometrisches Set.2\Ebene.3` )" (siehe doku)

Gruß
Bernd

---

Diese Variante funktioniert wunderbar!!!
Danke schön!!! Es war mir nicht bekannt, dass ich auch so "messen" kann.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

geht es um Rohteil Erstellung?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Es geht im weitesten Sinne um eine Bauraumuntersuchung.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Zitat:
Über die Captures kann man sich dann auch einblenden, was man gerade sehen möchte un die Views direkt mit dem Maßen auch auf die Zeichnung übernehmen, so man diese dann noch braucht.

Hallo Lila
ich habe Ihren Beitrag gelesen. Ich suche genau diese Funktion, die Sie dort beschreiben für meine Projektarbeit. Ich kenne FTA und weiß auch schon wie man Views erstellt, aber ich weiß leider noch nicht wie ich die Captures verwenden kann und welche Funtkionen diese haben. Ich bräuchte genau diese Funktion, dass man verschiedene geometrische Elemente auswählen kann, diese sozusagen "gruppiert" und somit immer diese Gruppe dann nur sichtbar machen kann. Auch weiß ich leider nicht, wie man die Bemaßungen dann gleich mitgruppiert und diese eben auch nur sichtbar macht wenn man diese Gruppe dann anklickt. Meine letzte Frage währe dann noch wie man diesen "Schnitt" dann auf eine technische Zeichnung, samt den Maßen bringen kann.

Vielen vielen Dank schon mal!!

Tonal

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Tonal,

da ich kein Konstrukteur bin, kann ich Dir Deine Fragen leider nicht beantworten. :-(
Mir fehlt einfach das KnowHow um geschickt mit den CATIA-Funktionen umzugehen.

Ich bekomme immer die Teile, mit den bereits vorhandenen Captures drin. Caputure ist das blaue Fotoapparat-Symbol in der FTA-Workbench. Man bekommt dann eine Art Kamera, für die man dann irgendwie definieren kann, was eingeblendet ist und was nicht, vor allem aber welche Annotations. Ob die Annotations nun Text oder Dimension sind ist dabei egal. Auf produktebene können sich die Annotations sogar in Parts befinden. Wie man damit genau umgeht, können Dir sicher viele andere hier im Forum sagen.
Ich weiß nur, dass wenn man doppelt auf ein Capture klick, dass man dann wieder die Workbench wechselt und es dann genauer definieren kann. Ich habe mit meinem Laienhaften Blick auf die Thematik, den Eindruck, dass das Ganze auf Partebene deutlich besser funktioniert als im Produkt.

Auf die Zeichnung bekommst Du das dann, glaube ich, indem Du den View im 3D wählst, oder das Capture direkt, denn das Capture braucht ja auch eine Ebene als Blickrichtung.

Sorry, dass ich nur so wenig helfen kann, da ich aus der Programmierecke komme und ich fertige Daten verarbeiten, oder an anderen Schnittstellen erstelle. Aber ich weiß, dass das Capture die gesuchten Eigenschaften besitzt (Annotations ein- & ausblenden und Blickwinkel einstellen).

------------------
Mit freundlichen Grüßen,
Henry Schneider
alias Lila

Es gibt einen ewigen Wettkampf zwischen der Natur und den Ingenieuren:
Die Ingenieure versuchen, immer idioten-sicherere Systeme zu bauen,
die Natur versucht, immer bessere Idioten zu bauen

Xing

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
