Thema: Sheet Metal Design Abwicklung in Drafting funktioniert nicht (5042 mal gelesen)

TommyCAD
Mitglied
Student

Senden Sie eine Private Message an TommyCAD

Schreiben Sie einen Gästebucheintrag für TommyCAD

Beiträge: 95
Registriert: 06.04.2012

Windows 7 Professional Catia V5.19

erstellt am: 03. Jan. 2013 15:07

Editieren oder löschen Sie diesen Beitrag!

<-- editieren / zitieren -->

Unities abgeben:



Hallo Forum,

Jetzt kann ich etwas besser die Umgebung Sheet Metal Design bedienen und habe schon eine Abwicklung erstellt. Wie im angefügten Bild zu sehen ist. Nun möchte ich eine 2D Zeichnung im Drafting erstellen. Allerdings soll das Blech gezeigt werden nicht die bereits das fertig gebogene Teil. Laut einem Howto habe ich Drafting geöffnet und dann Abwicklung ausgewählt und in mein Sheetmataldesignfenster gewechselt dort das Bauteil ausgewählt und dann bekam ich die Fehlermeldung: "Der Wert des ausgewählten Volumenkörpers beträgt null. Der Befehl für die abgewickelte Ansicht kann auf den ausgewählten Volumenkörper nicht angewendet werden.

Wie bekomme ich das gelöst was muss ich machen?

[Diese Nachricht wurde von TommyCAD am 03. Jan. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager

Senden Sie eine Private Message an RSchulz

Schreiben Sie einen Gästebucheintrag für RSchulz

Beiträge: 5541
Registriert: 12.04.2007

@Work
Lenovo P510
Xeon E5-1630v4
64GB DDR4
Quadro P2000
256GB PCIe SSD
512GB SSD
SmarTeam V5-6 R2016 Sp04
CATIA V5-6 R2016 Sp05
E3.Series V2019
Altium Designer/Concord 19
Win 10 Pro x64

erstellt am: 03. Jan. 2013 15:27

<-- editieren / zitieren -->

Unities abgeben:

Nur für TommyCAD

Hallo Tommy,

kann es sein, dass du Partfeatures (Taschen, Fasen etc.) innerhalb der Struktur verwendet hast. Diese müsstest du wenn, dann als Endfeature setzen. Sprich nach der Gernerierung der Sheetmetalfeatures unten im Baum anhängen. Nachträgliche Änderungen am Sheetmetal haben dann ebenfalls zur Folge, dass die Partfeatures gelöscht/ausgeschnitten werden müssen und nach Fertigstellung der Änderung erst wieder hinten angefügt werden dürfen.

------------------
MFG
Rick Schulz

Nettiquette (CAD.de) - Was ist die Systeminfo? - Wie man Fragen richtig stellt. - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TommyCAD
Mitglied
Student

Beiträge: 95
Registriert: 06.04.2012

Windows 7 Professional Catia V5.19

erstellt am: 03. Jan. 2013 17:27

<-- editieren / zitieren -->

Unities abgeben:

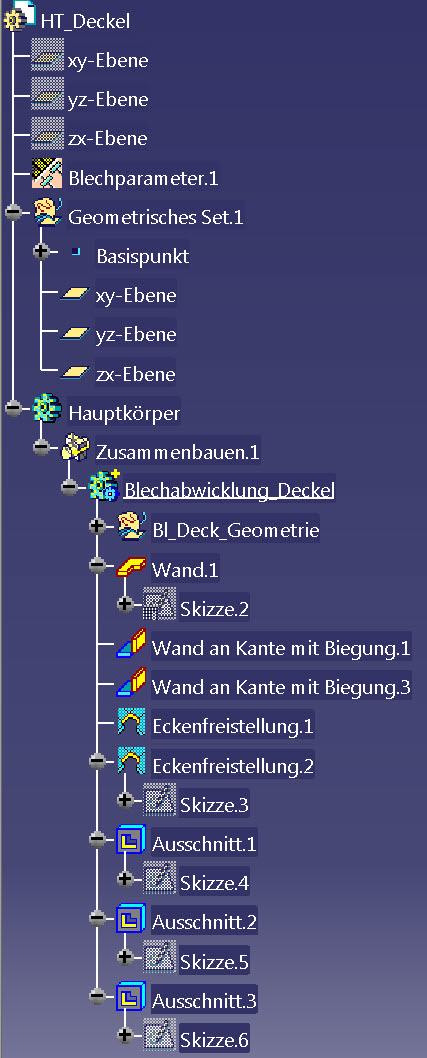

HI das ist mein Struckturbaum wie muss ich den denn ummodeln und wie kann ich da etwas verschieben?

Gruß Tommy

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager

Beiträge: 5541
Registriert: 12.04.2007

@Work
Lenovo P510
Xeon E5-1630v4
64GB DDR4
Quadro P2000
256GB PCIe SSD
512GB SSD
SmarTeam V5-6 R2016 Sp04
CATIA V5-6 R2016 Sp05
E3.Series V2019
Altium Designer/Concord 19
Win 10 Pro x64

erstellt am: 03. Jan. 2013 17:31

<-- editieren / zitieren -->

Unities abgeben:

Nur für TommyCAD

Die boolsche Operation wird wohl dein Problem sein. Wieso hast du das "Zusammenbauen" überhaupt verwendet?

Aus dem zweiten Körper kannst du auch den Hauptkörper machen und dann den anderen löschen...

------------------
MFG
Rick Schulz

Nettiquette (CAD.de) - Was ist die Systeminfo? - Wie man Fragen richtig stellt. - Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12117
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 03. Jan. 2013 17:33

<-- editieren / zitieren -->

Unities abgeben:

Nur für TommyCAD

Servus
Probiere mal folgendes:
- Boole'sche Operation löschen (Zusammenbauen.1)
- Körper mit Blech-Features zum Hauptkörper machen

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TommyCAD
Mitglied
Student

Beiträge: 95
Registriert: 06.04.2012

Windows 7 Professional Catia V5.19

erstellt am: 03. Jan. 2013 21:12

<-- editieren / zitieren -->

Unities abgeben:


Seeervuuus,

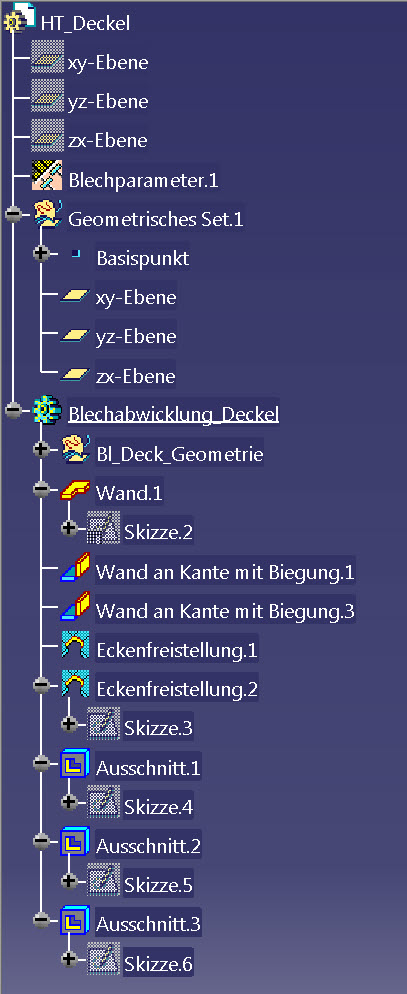

also die Idee die Boolsche Operation zu entfernen war genau richtig. Jetzt habe ich den Baum umgebaut und siehe da es klappt. Vielen lieben Dank an euch!

Gruß TommyCAD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater

Senden Sie eine Private Message an thomasacro

Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3731
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 03. Jan. 2013 21:38

<-- editieren / zitieren -->

Unities abgeben:

Nur für TommyCAD

Hi Tommy
Nur mal grundsätzlich: Die idee, den PartBody leer zu lassen ist manchmal (und bei einigen Methoden von Kunden ) wichtig und richtig.
Aber gerade beim Sheetmetal-design ziehen andere Methoden. Das Arbeiten mit unterschiedlichen Bodies ist da zu überdenken! (Nicht falsch, aber halt zu überdenken!!)

------------------
gruß, Tom

[Diese Nachricht wurde von thomasacro am 03. Jan. 2013 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
