Autor
|
Thema: Echtes Solid erstellen (4061 mal gelesen)
|
TigerClaw29
Mitglied
Student
   Beiträge: 8
Registriert: 03.12.2012 Hab jetzt einen Quader erstellt (als Block) und direkt als Solid gespeichert. Aber wie ich das auch drehe, ich bekomme immer die Meldung beim einlesen:
Report: 6 unknown entities
|
erstellt am: 03. Dez. 2012 14:15  <-- editieren / zitieren -->   Unities abgeben:
Hallo Zusammen, habe ein Problem. Ich nutze Catia V5 B19SP09. Hab nun folgendes Problem. Ich benötige für eine Geometrievergleich echte Solids im IGES-Format. Ich habe als Beispiel ein Rechteck erstellt, dem Ganzen Flächen zugeordnet, dann alle Seiten mkiteinander verknüpft und im Part Modus die Flächen geschlossen. Aber ich erhalte dennoch kein echtes Volumenmodell (grau), sondern lediglich ein einfacvhes Flächenmodell (gelb). Kann es sein, dass es am IGES-Format liegt, da dieses nicht der aktuellen Version 5.3 entspricht und somit Solids noch nicht unterstützt? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 03. Dez. 2012 14:55 <-- editieren / zitieren --> Unities abgeben: Nur für TigerClaw29
|
bgrittmann
Moderator
Konstrukteur

Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 03. Dez. 2012 14:57 <-- editieren / zitieren --> Unities abgeben: Nur für TigerClaw29
Servus Ist unter: Tools -> Optionen -> Allgemein -> Kompatibilität -> IGES -> Export -> Representation mode: Solid-Shell aktiviert? Gruß
Bernd ------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 03. Dez. 2012 14:59 <-- editieren / zitieren --> Unities abgeben: Nur für TigerClaw29
Flächen kannst du mit einem "join" zu einem Flächenverband zusammenführen. Diesen mußt du im Part Design mit "Close Suface" schließen. ------------------
Gruß Uwe Auch Catia ist nur ein Mensch!   Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TigerClaw29
Mitglied
Student
Beiträge: 8
Registriert: 03.12.2012 Hab jetzt einen Quader erstellt (als Block) und direkt als Solid gespeichert. Aber wie ich das auch drehe, ich bekomme immer die Meldung beim einlesen:
Report: 6 unknown entities
|
erstellt am: 03. Dez. 2012 15:15 <-- editieren / zitieren --> Unities abgeben:
" Flächen kannst du mit einem "join" zu einem Flächenverband zusammenführen. Diesen mußt du im Part Design mit "Close Suface" schließen." Dadurch erhalte ich aber kein Solid, zumindest dann nicht, wenn der Modus nicht richtig eingestellt wurde. Ich versuche es über die Optionen. Vielen Dank! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TigerClaw29
Mitglied
Student
Beiträge: 8
Registriert: 03.12.2012 Hab jetzt einen Quader erstellt (als Block) und direkt als Solid gespeichert. Aber wie ich das auch drehe, ich bekomme immer die Meldung beim einlesen:
Report: 6 unknown entities
|
erstellt am: 03. Dez. 2012 15:34 <-- editieren / zitieren --> Unities abgeben:
Mit den Einstekllungen hat es soweit funktioniert. Aber wenn ich beispielsweise ein Rechteck ersteklle, dann alle Flächen Verbinde und Zusammenfüge, sagt mein Tool, das die Daten verwendet: 6 unknown entities ... Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Rainer Schulze
Ehrenmitglied V.I.P. h.c.
Dipl.-Ing. im Ruhestand
Beiträge: 4419
Registriert: 24.09.2012
|
erstellt am: 03. Dez. 2012 16:30 <-- editieren / zitieren --> Unities abgeben: Nur für TigerClaw29
>>...sagt mein Tool, das die Daten verwendet: 6 unknown entities ... Ein übliches Problem beim IGES-Format:
Wenn Quelle und Ziel nicht gut auf einander abgestimmt sind, werden Flächen aufgrund von Rundungsfehlern nicht exakt geschlossen.
Moderne CAD-Systeme bieten dafür Reparaturfunktionen wie "SEW SURFACES". Aber "unknown entities" ?
Was ist denn das für ein Werkzeug? ------------------
Rainer Schulze Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TigerClaw29
Mitglied
Student
Beiträge: 8
Registriert: 03.12.2012 Hab jetzt einen Quader erstellt (als Block) und direkt als Solid gespeichert. Aber wie ich das auch drehe, ich bekomme immer die Meldung beim einlesen:
Report: 6 unknown entities
|
erstellt am: 03. Dez. 2012 17:31 <-- editieren / zitieren --> Unities abgeben:
Das ist ein Tool zum berechnen der schnittmenge. Wahrscheinlich liegt dassdaran, dass das solid nach der Auswahl eines flaechenverbundes nur noch als solid representiert wird und die einzelnen flaechenangaben fehlene. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ
Beiträge: 2897
Registriert: 06.07.2001 NX12
|
erstellt am: 03. Dez. 2012 20:39 <-- editieren / zitieren --> Unities abgeben: Nur für TigerClaw29
Zitat:
Wahrscheinlich liegt dassdaran, dass das solid nach der Auswahl eines flaechenverbundes nur noch als solid representiert wird und die einzelnen flaechenangaben fehlene.
Ein Solid ist ein gefüllter Körper, das impliziert beinhaltet die Flächenangabe des umschliessenden Raumes. [Diese Nachricht wurde von Thomas Harmening am 03. Dez. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TigerClaw29
Mitglied
Student
Beiträge: 8
Registriert: 03.12.2012 Hab jetzt einen Quader erstellt (als Block) und direkt als Solid gespeichert. Aber wie ich das auch drehe, ich bekomme immer die Meldung beim einlesen:
Report: 6 unknown entities
|
erstellt am: 03. Dez. 2012 21:10 <-- editieren / zitieren --> Unities abgeben:
|
Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ
Beiträge: 2897
Registriert: 06.07.2001 NX12
|
erstellt am: 03. Dez. 2012 21:16 <-- editieren / zitieren --> Unities abgeben: Nur für TigerClaw29
Was sind die Aussenflächen eines Solids? Flächen? Ergo sind die Flächenangaben schon vorhanden. Zitat:
Dadurch erhalte ich aber kein Solid, zumindest dann nicht, wenn der Modus nicht richtig eingestellt wurde.
versuche mal die Toleranz auf 0,1mm hochzusetzen beim Zusammenfügen des Flächenverbunds - entsteht so noch kein Solid mit dem Befehl Close Surface, so sind Lücken in Flächenverbund vorhanden die geschlossen werden müssen. BTW , ersetze impliziert durch beinhaltet. [Diese Nachricht wurde von Thomas Harmening am 03. Dez. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
RSchulz
Ehrenmitglied V.I.P. h.c.
Head of CAD, Content & Collaboration / IT-Manager
Beiträge: 5541
Registriert: 12.04.2007 @Work
Lenovo P510
Xeon E5-1630v4
64GB DDR4
Quadro P2000
256GB PCIe SSD
512GB SSD
SmarTeam V5-6 R2016 Sp04
CATIA V5-6 R2016 Sp05
E3.Series V2019
Altium Designer/Concord 19
Win 10 Pro x64
|
erstellt am: 03. Dez. 2012 21:17 <-- editieren / zitieren --> Unities abgeben: Nur für TigerClaw29
|
TigerClaw29
Mitglied
Student
Beiträge: 8
Registriert: 03.12.2012 Hab jetzt einen Quader erstellt (als Block) und direkt als Solid gespeichert. Aber wie ich das auch drehe, ich bekomme immer die Meldung beim einlesen:
Report: 6 unknown entities
|
erstellt am: 03. Dez. 2012 21:39 <-- editieren / zitieren --> Unities abgeben:

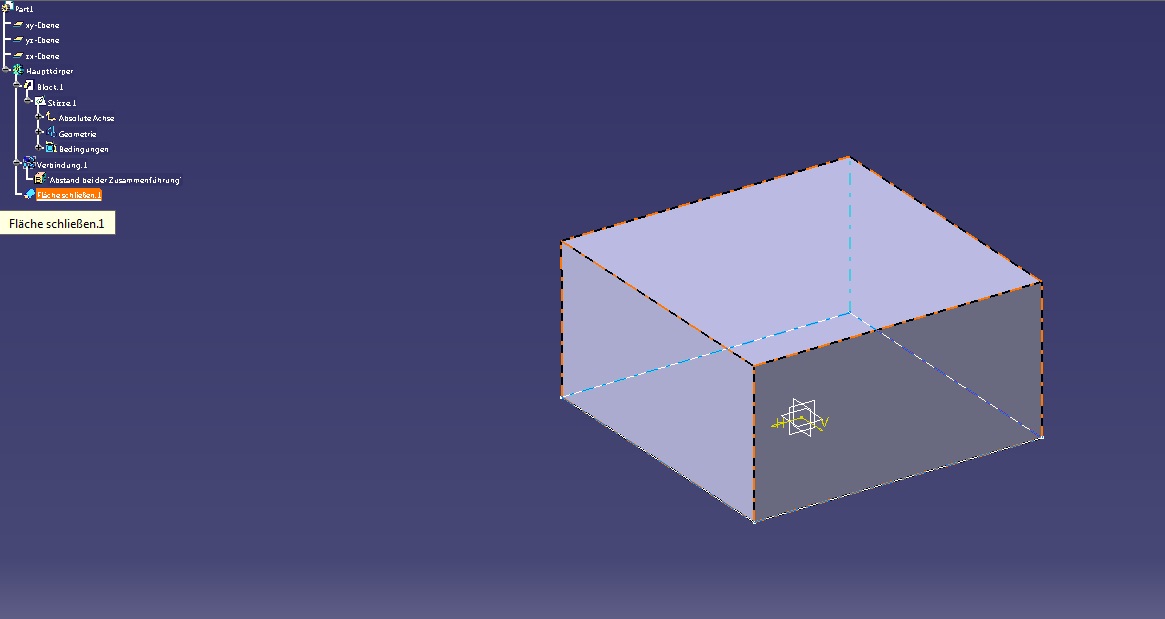

Die flaechen sind geschlossen. In der baumhierarchie habe ich jedoch nur einen Eintrag, naemlich den flaechenverbund selbst. Kann mir sonst nicht erklaeren, weshalb ich eine Fehlermeldung erhalte Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur
Beiträge: 3437
Registriert: 28.05.2009 CATIA V5 R19 SP9
WIN 7 64bit
|
erstellt am: 04. Dez. 2012 07:35 <-- editieren / zitieren --> Unities abgeben: Nur für TigerClaw29
|
TigerClaw29
Mitglied
Student
Beiträge: 8
Registriert: 03.12.2012 Hab jetzt einen Quader erstellt (als Block) und direkt als Solid gespeichert. Aber wie ich das auch drehe, ich bekomme immer die Meldung beim einlesen:
Report: 6 unknown entities
|
erstellt am: 04. Dez. 2012 08:38 <-- editieren / zitieren --> Unities abgeben:
|
bgrittmann
Moderator
Konstrukteur
Beiträge: 12054
Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 04. Dez. 2012 09:00 <-- editieren / zitieren --> Unities abgeben: Nur für TigerClaw29
Servus Das "Zusammenfügen" und das "Flächen Schließen" kannst du auch weg lassen. Ein Block im PartDesign ist ein "echter Solid". kannst du ggf in deinem externen Programm auch STEP einlesen oder bei den Import-Optionen entsprechend etwas einstellen? Gruß
Bernd
------------------
Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
TigerClaw29
Mitglied
Student
Beiträge: 8
Registriert: 03.12.2012 Hab jetzt einen Quader erstellt (als Block) und direkt als Solid gespeichert. Aber wie ich das auch drehe, ich bekomme immer die Meldung beim einlesen:
Report: 6 unknown entities
|
erstellt am: 04. Dez. 2012 09:11 <-- editieren / zitieren --> Unities abgeben:
Leider nein. Das Programm verwende ich nur zur Berechnung der Schnittmenge. Ich nutze dafür eine frei verfügbare Bibliothek. Einstellungen kann man da nicht vornehmen. Das STEP Format würde an sich auch funktionieren, aber ich habe den Quellcode für das IGES-Format angepasst ... [Diese Nachricht wurde von TigerClaw29 am 04. Dez. 2012 editiert.] Scheint jetzt ztu funktionieren. Habe unter Einstellungen "Nur sichtbare Elemente übernehmen" deaktiviert und als Form statt Standard B-Spline gewählt. Jetzt funktioniert es
[Diese Nachricht wurde von TigerClaw29 am 04. Dez. 2012 editiert.]
[Diese Nachricht wurde von TigerClaw29 am 04. Dez. 2012 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
