Autor Thema:  Generative sheetmetal design Abwicklung verschwinden Löcher (3560 mal gelesen)
TommyCAD
Mitglied
Student


Sehen Sie sich das Profil von TommyCAD an!   Senden Sie eine Private Message an TommyCAD  Schreiben Sie einen Gästebucheintrag für TommyCAD

Beiträge: 95
Registriert: 06.04.2012

Windows 7 Professional Catia V5.19

erstellt am: 03. Okt. 2012 08:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hallo Forum,

ich versuche mich gerade an der Blechkonstruktion und habe nun 2 Probleme an die ich stoße.

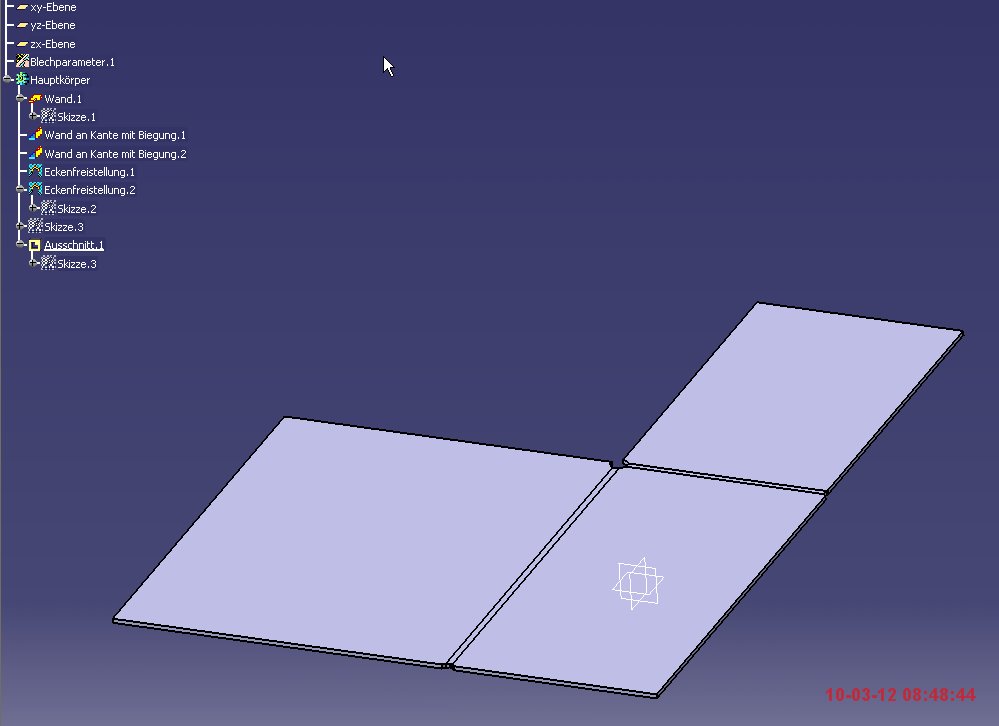

a) ich habe Seitenwände konstruiert und wenn ich diese abwickle verschwinden die Löcher, falte ich es wieder sind die Löcher da?

b)möchte an einer Seitenwand ein Rechteck gerade rausstehen lassen wie mache ich das?

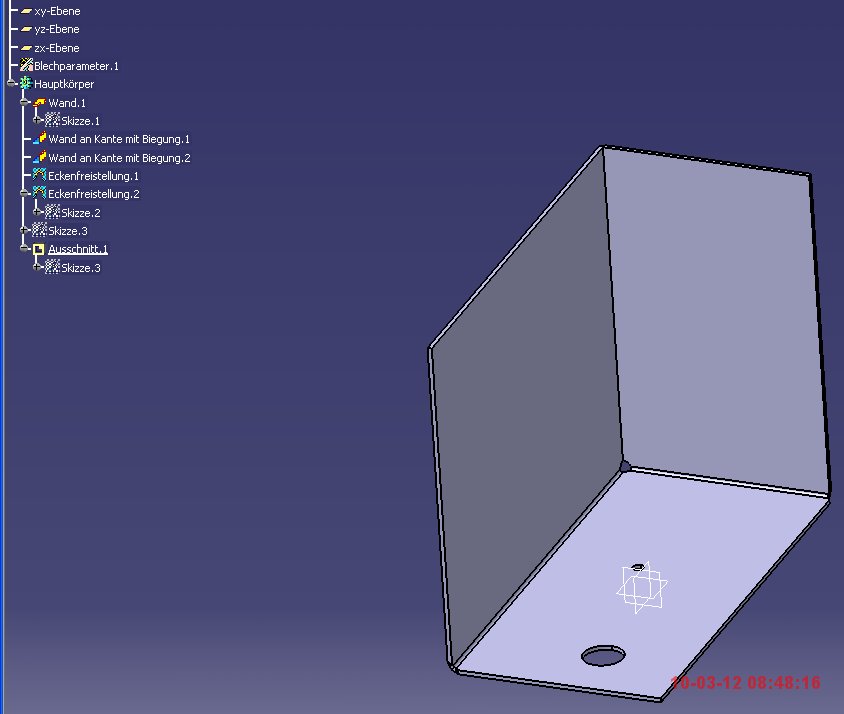

Siehe Bilder zu Fall a)

LG TommyCAD

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 03. Okt. 2012 09:37    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für TommyCAD 10 Unities + Antwort hilfreich

Servus
Du musst alle Bohrungen und Taschen im Generative Sheetmetal Design machen, damit diese auch in der Abwicklung erscheinen.
Also erstelle die Tasche nochmal in der Sheetmetal Workbench. du hattest diese zuvor im PartDesign erstellt)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

TommyCAD
Mitglied
Student


Sehen Sie sich das Profil von TommyCAD an!   Senden Sie eine Private Message an TommyCAD  Schreiben Sie einen Gästebucheintrag für TommyCAD

Beiträge: 95
Registriert: 06.04.2012

Windows 7 Professional Catia V5.19

erstellt am: 03. Okt. 2012 13:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hey danke nun klappt es einwandfrei! Vielen Dank

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ronnor
Mitglied
Konstrukteur

Sehen Sie sich das Profil von ronnor an!   Senden Sie eine Private Message an ronnor  Schreiben Sie einen Gästebucheintrag für ronnor

Beiträge: 1
Registriert: 16.10.2012

erstellt am: 16. Okt. 2012 17:53    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für TommyCAD 10 Unities + Antwort hilfreich




Paßt hier vielleicht rein. =) Ich möchte gerne eine abgerollte Version bekommen, wo aber eingebrachte Stempel und Radien erhalten bleiben sollen.

- Wenn ich zum Beispiel einen Stempel habe, wie bekomme ich es hin, dass dieser bei der Abwicklung nicht verschwindet?
- Und ich möchte gerne einen Steckerpin mit einem R0.1mm vorne an der Spitze und einmal umrum verrunden, was auch immer erhalten bleiben soll. Wie geht das? Das Verrunden von SMD funktioniert nicht, er nimmt diese Kanten nicht an. Daher habe ich sie im Partdesing eingebracht. Natürlich verschwinden die dann beim Abrollen. (Verrundungen Bild)

------------------

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 16. Okt. 2012 18:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für TommyCAD 10 Unities + Antwort hilfreich

Servus
Willkommen im Forum. Bitte Sytsteminfo ausfüllen.
IMHO geht das in CATIA nicht, das Sheet Metal Desgin liefert dir nur das "rohe" Blech, keine Zwischenschritte oder "Vorarbeiten" am Rohteil.
Du kannst ggf das nur hin tricksen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.
