Hallo,
ich möchte im Sketcher zwei Kreise vertikal zentriert anordnen, also genau übereinander. Was gibt es für Möglichkeiten, das zu bemaßen? In ProE gab es die Mögleichkeit, das direkt so zu bemaßen, aber so eine Funktion finde ich in Catia nicht, hier kann man ja nur angeben "horizontal measure direction" und dann kann man null als Wert angeben.
Kürzer geht das nicht, oder?

Danke und Gruß
- Knut -

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater



Sehen Sie sich das Profil von thomasacro an!   Senden Sie eine Private Message an thomasacro  Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3728
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 19. Sep. 2012 09:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Knut78 10 Unities + Antwort hilfreich

Hi Knut
Eine von vielen Möglichkeiten:
mit einer Linie beide Mittelpunkte verbinden, diese vertikal definieren und als Hilfslinie deklarieren.

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Knut78
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Knut78 an!   Senden Sie eine Private Message an Knut78  Schreiben Sie einen Gästebucheintrag für Knut78

Beiträge: 61
Registriert: 26.04.2007

Windows
CATIA V5 R19SP9 64bit

erstellt am: 19. Sep. 2012 10:44    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hm,
meine Idee oder Hoffnung war eigentlich, daß das auch ohne Hilfsmittel geht, also ohne Hilfslinie oder so. Aber anscheinend kommt man nicht dran vorbei. Manchmal merkt man dann doch noch, daß man damals irgendwann mit ProE angefangen hat.

Danke und Gruß
- Knut -

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 19. Sep. 2012 10:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Knut78 10 Unities + Antwort hilfreich




Hallo Knut,

natürlich funzt das.

Beim erzeugen der Bemaßung rechtsklick.
Dann kannst du die ausrichtung anwählen.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jupa
Ehrenmitglied V.I.P. h.c.
Ruheständler


Sehen Sie sich das Profil von jupa an!   Senden Sie eine Private Message an jupa  Schreiben Sie einen Gästebucheintrag für jupa

Beiträge: 6052
Registriert: 16.09.2004

WINDOWS Vista Ultimate SP2 (64bit), NVIDIA Geforce 9600M GT, CATIA V5 R19

erstellt am: 19. Sep. 2012 11:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Knut78 10 Unities + Antwort hilfreich




gelöscht

[Diese Nachricht wurde von jupa am 19. Sep. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Knut78
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Knut78 an!   Senden Sie eine Private Message an Knut78  Schreiben Sie einen Gästebucheintrag für Knut78

Beiträge: 61
Registriert: 26.04.2007

Windows
CATIA V5 R19SP9 64bit

erstellt am: 19. Sep. 2012 11:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

So wie Jupa bekomme ich das auch hin, aber wenn ich das über die Symmetrie machen möchte, dann sag ich ja horizontal measure direction, und dann nochmal rechtsklick un d dann symmetrie, dann ordnet catia meine beiden Kreise ja horizontal aber auch vertikal symmetrisch an. aber dabei brauche ich die symmetrie ja nur vertikal. Ich hoffe das ist verständlich.
Also meiner Meinung nach geht das nur indem man den Wert "0" dann eingibt.
Kann aber natürlich sein daß ich mich gerade ein bißchen dumm anstelle.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

jupa
Ehrenmitglied V.I.P. h.c.
Ruheständler


Sehen Sie sich das Profil von jupa an!   Senden Sie eine Private Message an jupa  Schreiben Sie einen Gästebucheintrag für jupa

Beiträge: 6052
Registriert: 16.09.2004

WINDOWS Vista Ultimate SP2 (64bit), NVIDIA Geforce 9600M GT, CATIA V5 R19

erstellt am: 19. Sep. 2012 11:30    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Knut78 10 Unities + Antwort hilfreich

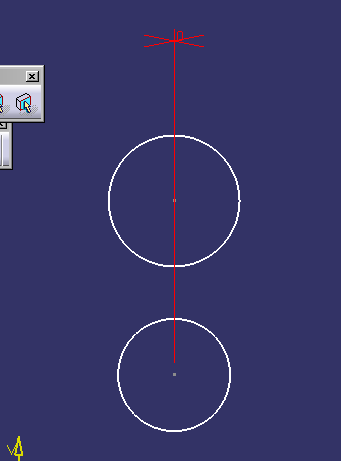

Mit Symmetrie hat das gar nichts zu tun. Die Ausgangsfrage war, wie man zwei Kreise vertikal übereinander bekommt: Bemaßung von einem Mittelpunkt zum zweiten, dann mit Rechtsklick Horzontalbemaßung erzwingen und Wert 0 eingeben. Fertig. Das hast Du in Deinem ersten Posting aber schon so geschrieben, deshalb habe ich meinen Beitrag auch wieder gelöscht (und vergessen das Bild zu löschen).
Einfacher wird's wohl nicht gehen, wobei mir persönlich die Variante mit der senkrechten Hilfslinie besser gefällt. (Ich habe eine Allergie gegen Null-Maße).

Jürgen

[Diese Nachricht wurde von jupa am 19. Sep. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Knut78
Mitglied
Konstruktionsingenieur


Sehen Sie sich das Profil von Knut78 an!   Senden Sie eine Private Message an Knut78  Schreiben Sie einen Gästebucheintrag für Knut78

Beiträge: 61
Registriert: 26.04.2007

Windows
CATIA V5 R19SP9 64bit

erstellt am: 19. Sep. 2012 12:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Diese Allergie habe ich auch, daher wollte ich das ja auch umgehen. Ok, dann habe ich das vielleicht ein bißchen unglücklich ausgedrückt. Dann gehts wohl nicht anders. Aber dann weiß ich jetzt wenigstens, daß ich nicht mehr suchen muß´.
vielen Dank und frohes schaffen noch
- Knut -
