Autor Thema:  Benutzerdefinierte Skalierung (1396 mal gelesen)
geekv5
Mitglied
Konstrukteur


Sehen Sie sich das Profil von geekv5 an!   Senden Sie eine Private Message an geekv5  Schreiben Sie einen Gästebucheintrag für geekv5

Beiträge: 214
Registriert: 13.07.2011

Notebook<P>MSI GX660R
Intel Core i5 460M
8GB DDR3
1GB Mobility HD5870
80GB Intel X25-M Postville
250GB HDD<P>Desktop<P>AMD Phenom II X4 965
1GB HD4890@ FirePro V8700
8GB DDR3-1600
2,5TB HDD<P>Belinea 2485 S1W 24" MVA

erstellt am: 04. Sep. 2012 10:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hallo zusammen,

bräuchte mal eure Hilfe und zwar muss ich ein Teil in einer Richtung unterschiedliche skalieren, so dass die Skalierung nach außen größer wird.. Man stelle sich vereinfacht einen Balken vor, nach der Skalierung ist eine Seite konkav..

Habt ihr da vielleicht eine Idee, wie ich das realisieren könnte?

MfG

------------------
Seid nicht dumm, lest drin rum!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 04. Sep. 2012 10:43    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für geekv5 10 Unities + Antwort hilfreich
Hallo geekv5.

kannst dir den Balken zwei mal erstellen.
Diese dann an der gewünschten Stelle trennen und  skalieren.
Diese dann zusammenfügen (Boolsche Operation).

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

geekv5
Mitglied
Konstrukteur


Sehen Sie sich das Profil von geekv5 an!   Senden Sie eine Private Message an geekv5  Schreiben Sie einen Gästebucheintrag für geekv5

Beiträge: 214
Registriert: 13.07.2011

Notebook<P>MSI GX660R
Intel Core i5 460M
8GB DDR3
1GB Mobility HD5870
80GB Intel X25-M Postville
250GB HDD<P>Desktop<P>AMD Phenom II X4 965
1GB HD4890@ FirePro V8700
8GB DDR3-1600
2,5TB HDD<P>Belinea 2485 S1W 24" MVA

erstellt am: 04. Sep. 2012 10:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Also es geht nicht um einen Balken sondern um ein komplizierteres Gussteil.. Wollte mein Problem nur mit einem simplen Beispiel beschreiben..

------------------
Seid nicht dumm, lest drin rum!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 04. Sep. 2012 10:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für geekv5 10 Unities + Antwort hilfreich
Hallo

das funzt auch mit einem Gussteil.

Schon 1000 mal gemacht.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

geekv5
Mitglied
Konstrukteur


Sehen Sie sich das Profil von geekv5 an!   Senden Sie eine Private Message an geekv5  Schreiben Sie einen Gästebucheintrag für geekv5

Beiträge: 214
Registriert: 13.07.2011

Notebook<P>MSI GX660R
Intel Core i5 460M
8GB DDR3
1GB Mobility HD5870
80GB Intel X25-M Postville
250GB HDD<P>Desktop<P>AMD Phenom II X4 965
1GB HD4890@ FirePro V8700
8GB DDR3-1600
2,5TB HDD<P>Belinea 2485 S1W 24" MVA

erstellt am: 04. Sep. 2012 11:38    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hm, wenn ich dich richtig verstehe, entsteht doch dann eine Stufe am Teil..? Vielleicht habe ich aber auch deinen Ansatz nicht ganz verstanden..? Mittlerweile bin ich noch auf die Verformungsfunktionen aus dem GSO Workbench gestoßen, vielleicht hilft mir das auch weiter..

------------------
Seid nicht dumm, lest drin rum!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 04. Sep. 2012 11:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für geekv5 10 Unities + Antwort hilfreich
Hallo geekv5

Zitat:
Hm, wenn ich dich richtig verstehe, entsteht doch dann eine Stufe am Teil..?

Wenn dein Skalierzentrum (Referenz) auf der Schnittebene liegt entsteht keine Kante.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 04. Sep. 2012 12:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für geekv5 10 Unities + Antwort hilfreich
Servus
Über Affinität kannst du auch im Partdesign dein Teil skalieren (auch unterschiedliche Faktoren für die Hauptrichtungen)
Oder willst du eine Bombierung erzeugen?

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

geekv5
Mitglied
Konstrukteur


Sehen Sie sich das Profil von geekv5 an!   Senden Sie eine Private Message an geekv5  Schreiben Sie einen Gästebucheintrag für geekv5

Beiträge: 214
Registriert: 13.07.2011

Notebook<P>MSI GX660R
Intel Core i5 460M
8GB DDR3
1GB Mobility HD5870
80GB Intel X25-M Postville
250GB HDD<P>Desktop<P>AMD Phenom II X4 965
1GB HD4890@ FirePro V8700
8GB DDR3-1600
2,5TB HDD<P>Belinea 2485 S1W 24" MVA

erstellt am: 04. Sep. 2012 12:41    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

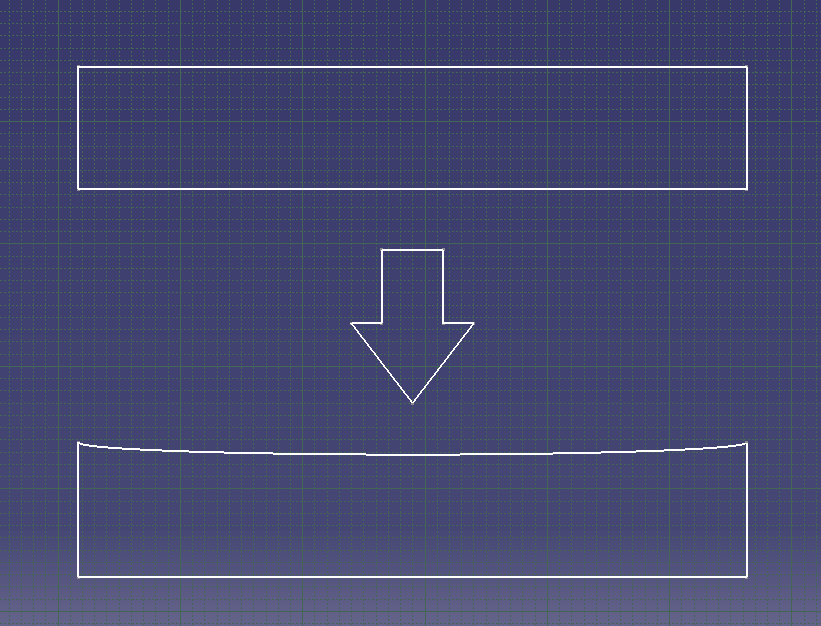

Affinität kenne ich schon, allerdings bekomme ich damit mein Problem nicht gelöst.. Habe mal eine Skizze angehangen, wie das ganze aussehen soll..

------------------
