Autor Thema:  DXF Import: Model & Paper wird getrennt geladen (847 mal gelesen)
McT
Mitglied



Sehen Sie sich das Profil von McT an!   Senden Sie eine Private Message an McT  Schreiben Sie einen Gästebucheintrag für McT

Beiträge: 76
Registriert: 02.09.2003

XP64+CATIAV5R18
W764+SWX2012

erstellt am: 11. Jul. 2012 09:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hi,

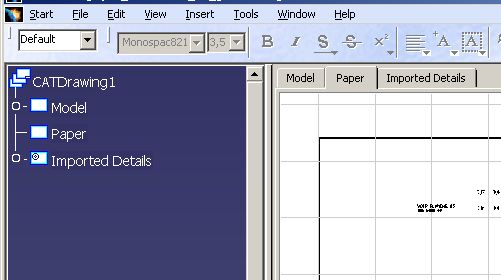

Beim Import einer DXF wird im CATIA "Model" und "Paper" als getrennte Elemente im Strukturbaum abgebildet. Siehe Bild. Modell = Tats. Kanten des dargestellten Parts / Paper = Schraffuren, Rahmen, Maße, etc.

Die Zeichnung macht aber nur dann Sinn, wenn BEIDE Elemente gleichzeitig sichtbar sind. Momentan sehe ich immer nur eins der beiden ?!

In DXF-Viewern wie z.B. eDrawings wird die DXF ungesplitted eingelesen und in CATIA habe ich schon mit den Importoptionen variiert. Letzteres leider ohne Erfolg.

Hat jemand einen Tip, wie man CATIA überreden kann, die beiden Elemente zu verschmelzen?

Gruß, mct

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 11. Jul. 2012 09:23    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für McT 10 Unities + Antwort hilfreich
Hallo McT,

ist nur ne Vermutung.

Könnte das sein, das die Daten von V4 kommen?
Wann Ja, kannst du in den Optionen unter Compatibillity in  V4V5Draw mal die Optionen anpassen.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!
