Guten Abend,
Ich möchte einen maximalen Spannungszustand mit von Mises anzeigen lassen, sodass ich diese Anzeige als Bild benutzen kann.
Wenn ich die Spannung nun berechnen und den Maximalwert mit Verformung darstellen lasse hängt aber immer das Ausgangsmodell ohne Verfärbung und Biegung dazwischen was nicht gerade zur Übersichtlichkeit beiträgt.
Gibt es eine Möglichkeit sich nur den Zustand der maximalen Verformung anzeigen zu lassen, ohne das Modell noch drin zu haben?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater

Senden Sie eine Private Message an thomasacro

Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3731
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 08. Jul. 2012 22:06

<-- editieren / zitieren -->

Unities abgeben:

Nur für ravesite

Hi ravesite.
Das verstehe ich nicht so ganz. Wenn ich die Spannungen darstellen lasse, sehe ich NIE das Ursprungsmodell! Kann es sein, dass du noch eine Kopie deines Teiles versehentlich eingebaut und sichtbar hast? geh doch mal mit der Maus über das Part und suche es im Baum.
Kannst du den Baum und das Bild mal einstellen?

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ravesite
Mitglied

Beiträge: 16
Registriert: 19.10.2008

------------------
Catia V5 R20 SP6 @ 64bit
ProE Wildfire 5.0 @ 64bit

erstellt am: 08. Jul. 2012 22:19

<-- editieren / zitieren -->

Unities abgeben:

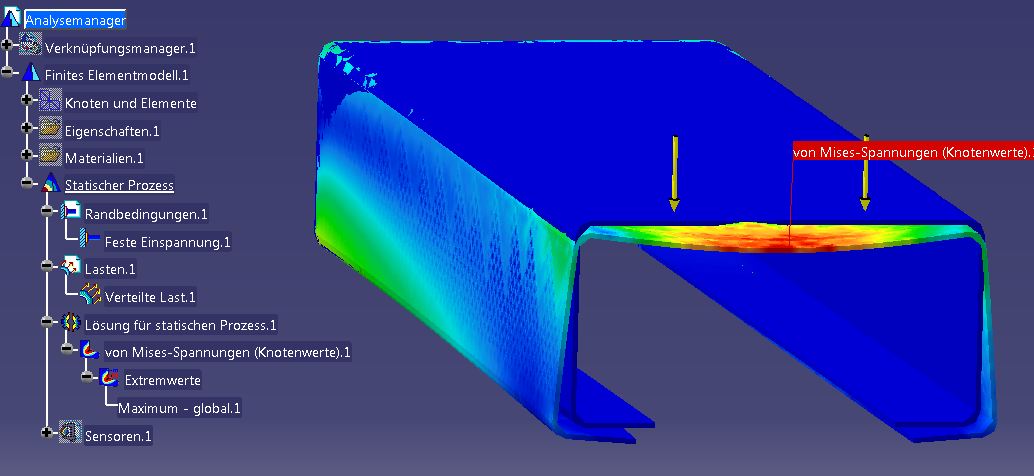

Hab jetzt sogut wie alles Unwichtige ausgeblendet. Wenn ich weiteres ausblende ist alles weg.
Ich hatte es in der Uni auch schonmal geschafft, dass von Anfang an nur das Modell da ist aber kann mich nicht erinnern wie.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

ravesite
Mitglied

Beiträge: 16
Registriert: 19.10.2008

------------------
Catia V5 R20 SP6 @ 64bit
ProE Wildfire 5.0 @ 64bit

erstellt am: 09. Jul. 2012 09:57

<-- editieren / zitieren -->

Unities abgeben:

Hat sich erledigt - der Fehler lag einfach in der Überlagerung von zwei Netzen, wobei nur eins verformt war..
