Autor Thema:  Profil mit FOG erstellen? (2794 mal gelesen)
Tamo
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Tamo an!   Senden Sie eine Private Message an Tamo  Schreiben Sie einen Gästebucheintrag für Tamo

Beiträge: 53
Registriert: 20.10.2009

erstellt am: 29. Jun. 2012 12:00    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities






Hi,

ich möchte über eine Kreisfunktion(mit fog?) gerne das angehängte Profil erstellen. Es handelt sich dabei um Tangentiale Radien.
Ich würde gerne über einen Parameter bei bedarf einen halben Radius hinzufügen oder abziehen.
Das ganze wird dann zum Schluß zu einen Powercopy gemacht

Ist dies ohne KWA möglich?ß

Oder hat jemand eine andere idee?

[Diese Nachricht wurde von Tamo am 29. Jun. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 30. Jun. 2012 14:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tamo 10 Unities + Antwort hilfreich

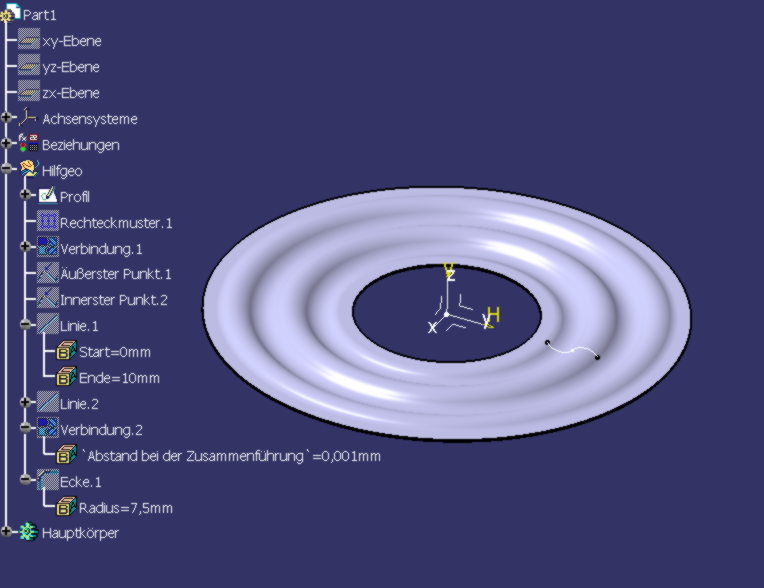

GSD_Wellenprofil_R19.CATPart


Servus
Ich würde zunächst eine Skizze mit einer "Doppelwelle" erstellen. Diesen dann im GSD Mustern, das Muster mit der Skizze zusammenfügen. Dann die Lienien an den Extrempunkten anschließen und die Übergange verrunden.
Dann im PartDesign die Welle erzeugen (dickes Profil, mit symmetrischer Dicke)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

[Diese Nachricht wurde von bgrittmann am 30. Jun. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Tamo
Mitglied
Maschinenbautechniker


Sehen Sie sich das Profil von Tamo an!   Senden Sie eine Private Message an Tamo  Schreiben Sie einen Gästebucheintrag für Tamo

Beiträge: 53
Registriert: 20.10.2009

erstellt am: 04. Jul. 2012 07:02    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

HI,

vielen Danke!Sowas habe ich gesucht.

Was genau ist den ein Extremum?

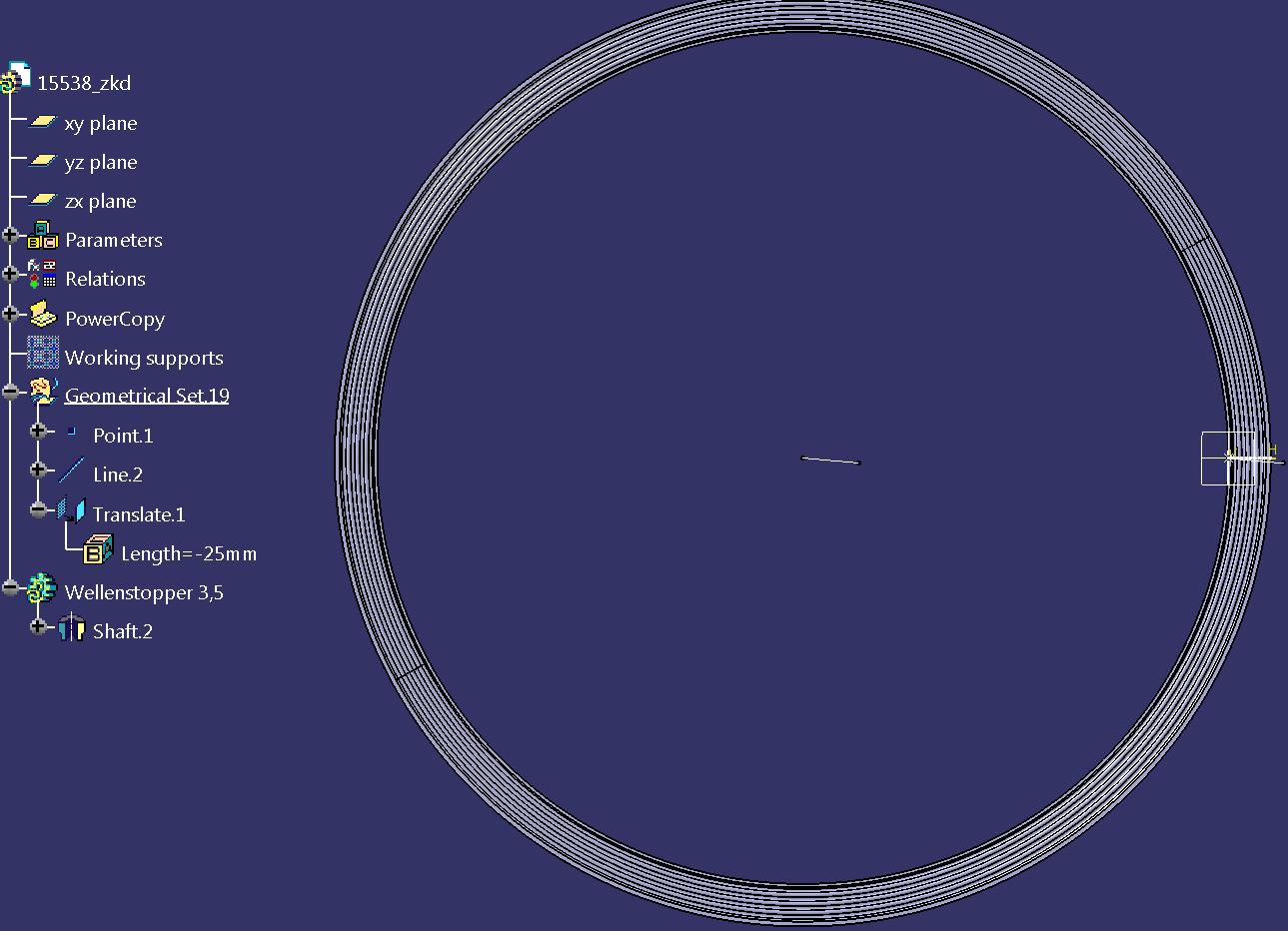

Symetrische Aufdickeung geht nicht, da das Profil sonst verfälscht wird. Ich habe einfach einen zusätzlichen Translate plus Linien und noch einem Join benutzt.


Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

moppesle
Ehrenmitglied V.I.P. h.c.
Konstrukteur


Sehen Sie sich das Profil von moppesle an!   Senden Sie eine Private Message an moppesle  Schreiben Sie einen Gästebucheintrag für moppesle

Beiträge: 3437
Registriert: 28.05.2009

CATIA V5 R19 SP9
WIN 7 64bit

erstellt am: 04. Jul. 2012 07:19    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tamo 10 Unities + Antwort hilfreich

Hallo Tamo,

Zitat:
Was genau ist den ein Extremum?

Mit meinen Worten:
Extremum ermittelt von einer Blickrichtung die kürzeste Distanz zu einer Geometrie.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 05. Jul. 2012 07:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Tamo 10 Unities + Antwort hilfreich

Servus
Zitat:
Original erstellt von Tamo:
Symetrische Aufdickeung geht nicht, da das Profil sonst verfälscht wird.
Dir ist bewusst, dass das Profil (in deiner Skizze) keine gleichmässige Dicke hat? (vielleicht ist das auch so gewollt)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
