Hallo Leute,

ein Kollege verzweifelt gerade beim erlernen von Catia.

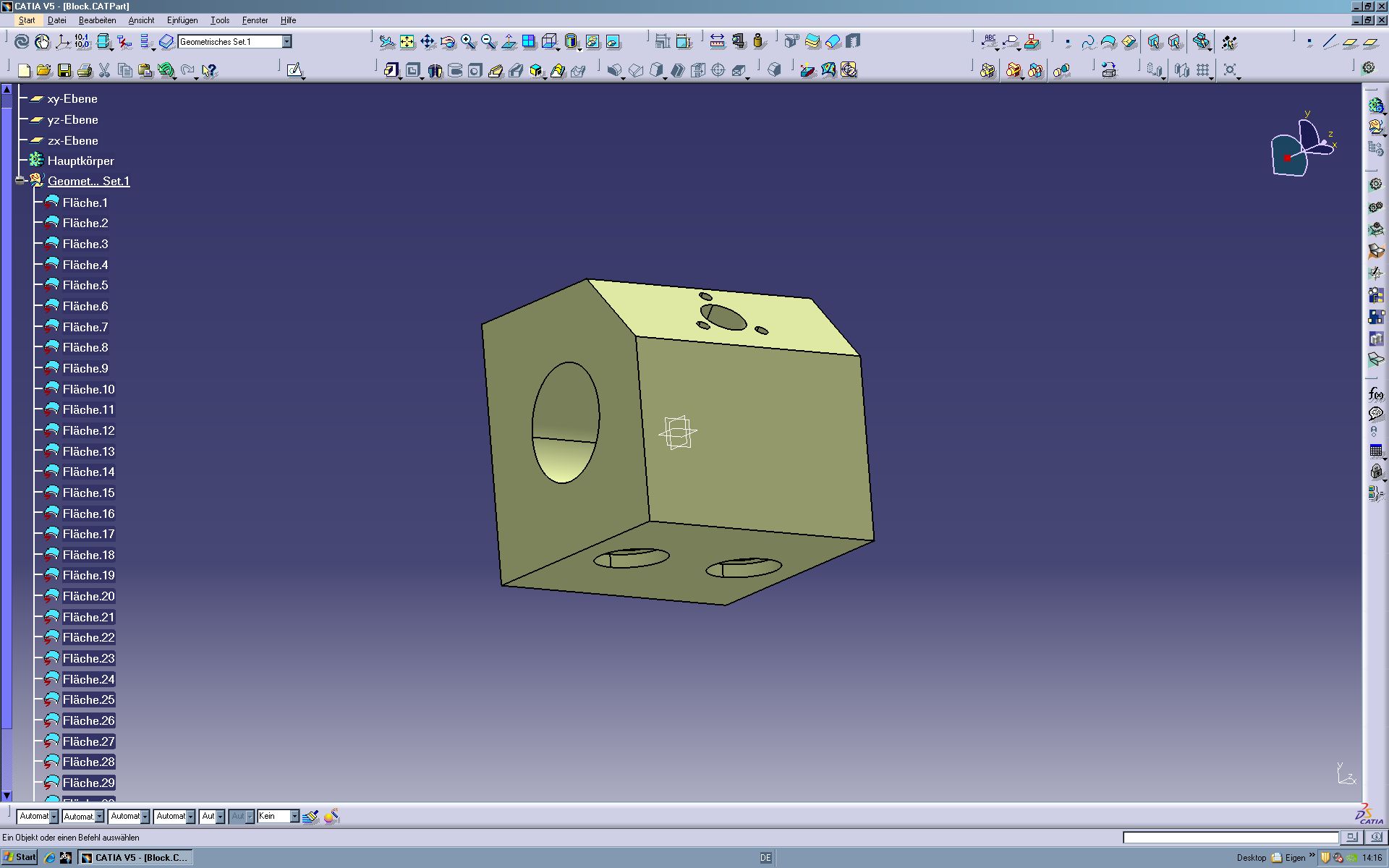

Er hat gerade einen "Klotz" auf. An dem Klotz befindet sich eine größere Fase auf der noch zusätzliche Bohrungen gemacht wurden.
Um die jetzt auf der Zeichnung zu zeigen, benötigen wir eine Draufsicht auf die Fläche. Wir sind jedoch zu blöd das Modell ordentlich auszurichten. Unsere zwei Fachbücher zu Catia helfen uns nicht weiter und im Internet war auf die Schnelle auch nichts zu finden.

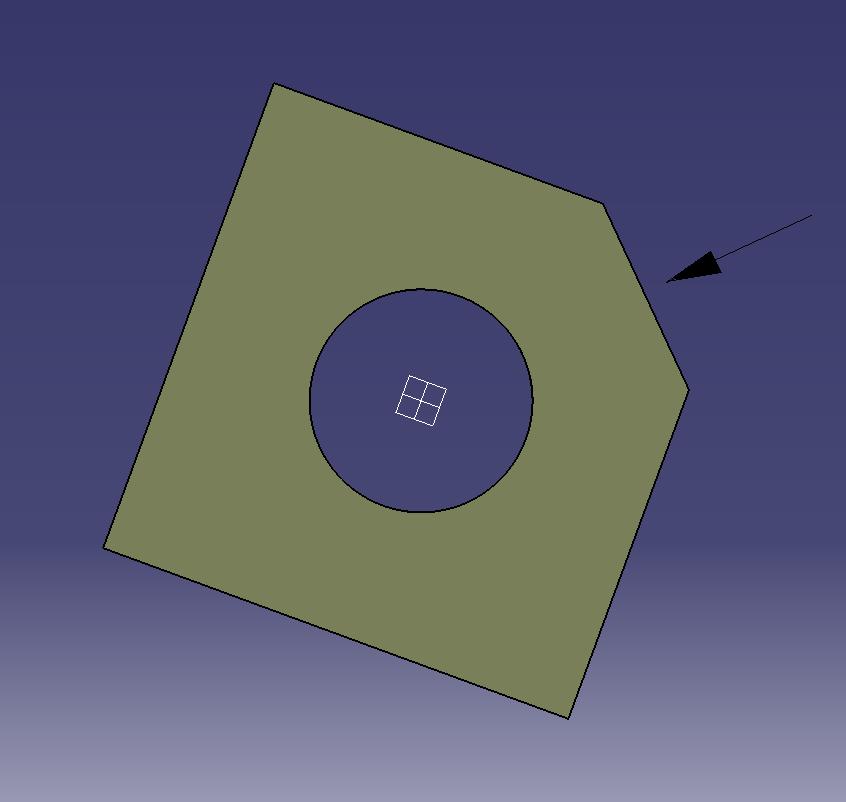

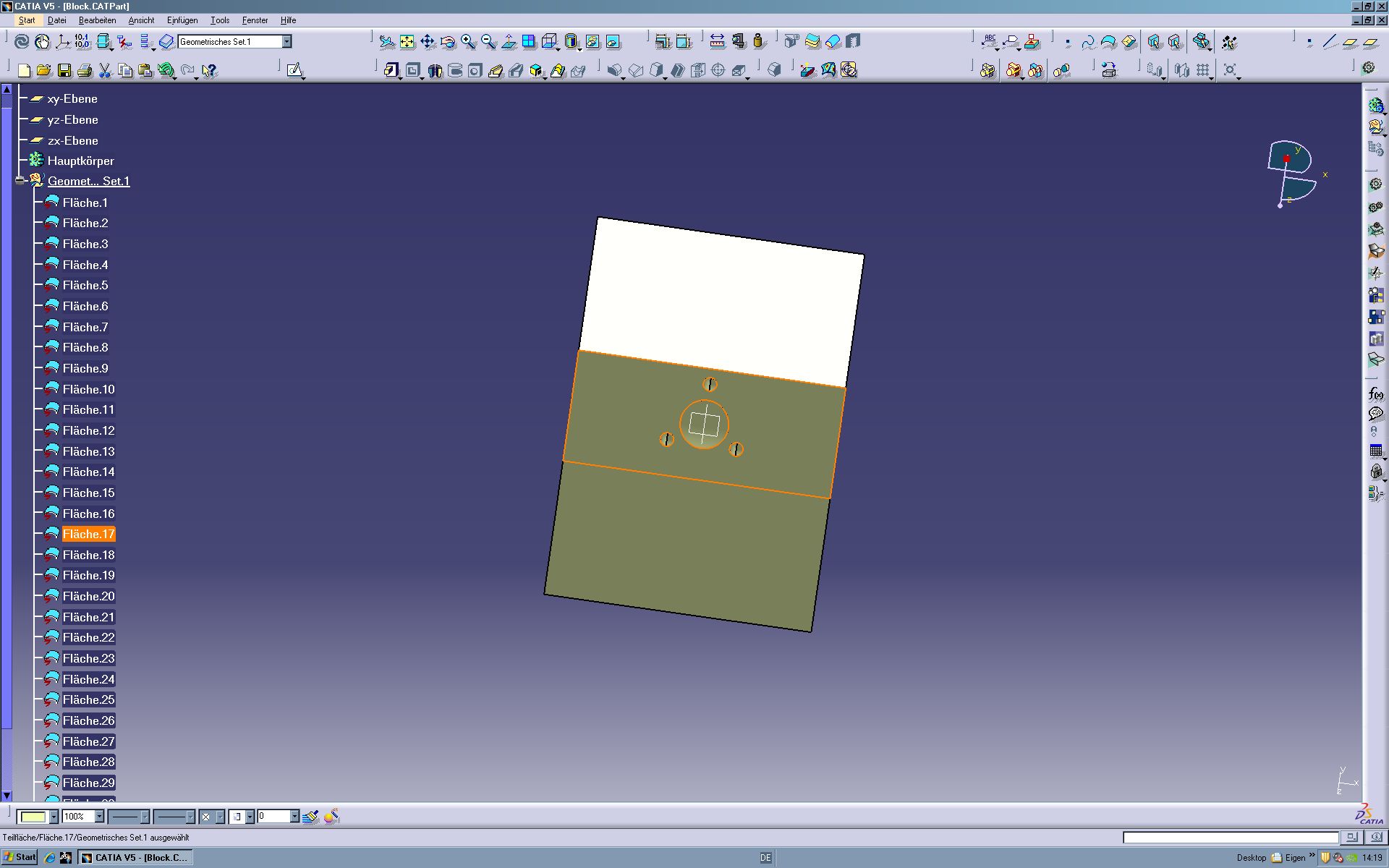

Wir haben bisher die Fläche (Fase) markiert und auf Fläche ausrichten gesagt. Auf die Fläche wird zwar ausgerichtet, aber der Klotz liegt immernoch schief im Raum. Wie richten wir den gerade aus?

Vielen Dank im Voraus
Imp

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Imperius

schau mal in der Toolleiste in der Nähe  der Lupe. Da gibt es die entsptechenden Views (Blaue Kiste) wie Draufsicht Seitenansicht usw.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

[Diese Nachricht wurde von moppesle am 29. Mai. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Naja, die Ansichten die Du mir anbieten möchtest brauchen wir nicht
Die Draufsicht auf die Fase ist nicht dabei.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo Imperius,
für die Zeichnungserstellung die Funktion "Hilfsansicht" in der Symbolleiste "Ansichten" (Untersymbolleiste Projektionen) verwenden.

------------------
Gruss

Stefan R.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Imperius,

erstelle dir ein Achsensystem mit der X-Y-Plane auf der Fläche der Fase mit der Ausrichtung über die Teife deines Bauteiles.
Nun beim der Ableitung zuerst im Baum die Achse selektieren, und dann die Fläche der Fase.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Imperius,
vieles findet man auch auf Youtube

------------------
Gruss

Stefan R.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn wir die Fläche (Fase) anwählen und dann den Befehl Achse auswählen, kommt die Fehlermeldung das wir eine Bohrung oder dergleichen auswählen sollen. Auf eine Fläche kann keine Achse erzeugt werden.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Imperius,

ich gehe mal davon aus das du mich meinst?

Zitat:

---

Auf eine Fläche kann keine Achse erzeugt werden.

---

Lies mal in der Statusleiste was das so geschrieben wird.

Du solltest dich mal mit der Planefunkltion vertraut machen, bevor du die sagst,das es nich funktioniert.
Punkt selektieren eine Linie oder Punkt selektieren.
Oder du erzeugst dier eine Plane auf deiner Fläche.

------------------
Gruß Uwe

Auch Catia ist nur ein Mensch!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus Imperius,

was willst Du eigentlich machen? Nur einen Screenshot der richtig ausgerichtet ist oder das Teil tatsächlich eine Zeichnung (Drawing) davon machen?

Gruß
Daniel

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Aus dem Bauch raus würde ich sachen das ist eine Sache die du im draft machst, nicht im Assambly.
Dort wählst du unter dem Projections Bereich das vierte aus, das heist Auxiliary View.
Dort kannst du dann in der dazugehörigen Seitenansicht die Fasenkanten anklicken (wird richtig selektiert) und durch bewegen der maus die Schnittebene bewegen, durch erneutes klicken selbiege festlegen, danach dann wieder mausbewegen um schnittrichtung anzugeben.
Bei Bedarf kann man die so erstellte Ansicht über Properties noch im Winkel drehn.

Hoffe das war verständlich erklärt, sonst kann ich dir auch kurz ein Bild von dem Icon zeigen und wo du es findest.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
