Autor Thema:  Functional Tolerancing &Annotation R21 --> R19 (1253 mal gelesen)
kalle1986
Mitglied
Werkstudent


Sehen Sie sich das Profil von kalle1986 an!   Senden Sie eine Private Message an kalle1986  Schreiben Sie einen Gästebucheintrag für kalle1986

Beiträge: 51
Registriert: 23.06.2009

Windows XP
Catia V5 R19

erstellt am: 27. Feb. 2012 09:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities








Hallo zusammen,

ich beschäftige mich momentan mit dem Modul "Functional Tolerancing & Annotation". Mein Ziel ist es, sämtliche Annotationen, welche in einem V5 R21 Modell erstellt wurden, auch in dem selben Modell in V5 R19 zu erzeugen. Ich bin fast durch damit. Mir fehlen lediglich noch 2-3 Punkte, bei denen ich nicht auf das "Wie bzw. Warum" komme.

1.) Bei sämtlichen Bemaßungen geht die Maßlinie bis zum Ende der Annotation. In dem R21-Modell ist das jedoch anders (Bild 1). Kann ich das umstellen, wenn ja wie?

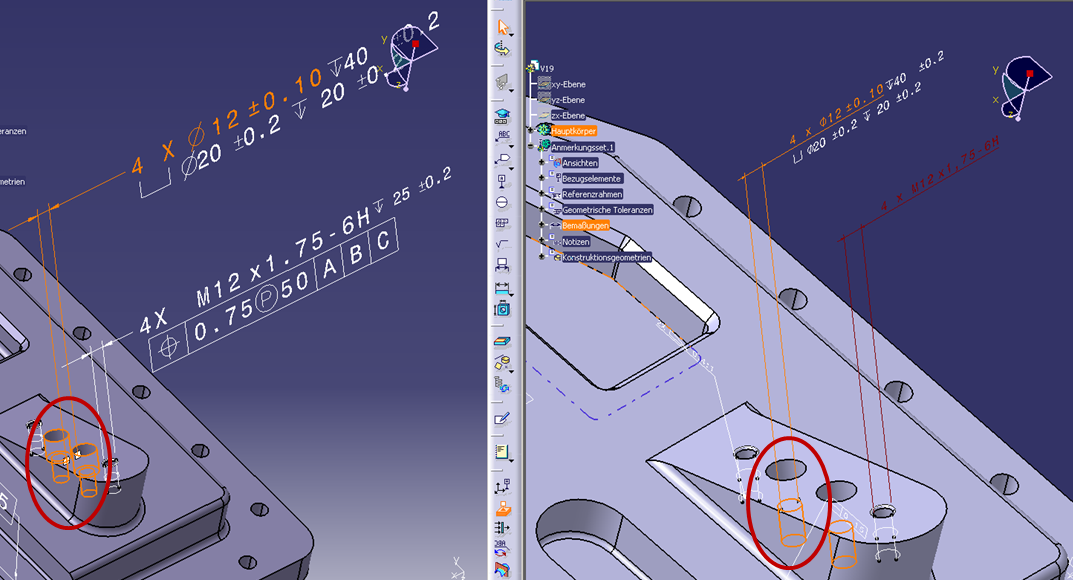

2.) Bild 2 zeigt die Annotation an eine Bohrung, welche aus zwei Radien besteht. Die Annotation soll sich auf die gesamte Bohrung beziehen und nicht wie bei mir lediglich auf den kleineren Teil. Wenn ich den anderen Teil auswähle stimmt der Wert für die Bemaßung nicht mehr. Sprich statt Durchmesser 12cm nimmt er die 20cm des größeren Abschnitts.

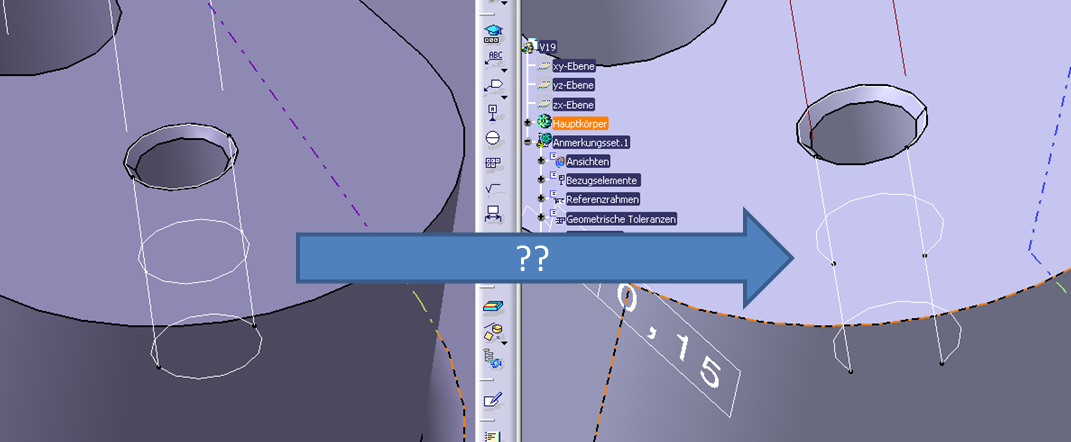

3.) Bei meiner Gewindedarstellung werden diese "abgeschnitten" (Bild 3). Warum ist das so?

Ich hoffe, ich konnte meine Probleme gut schildern. Wenn nicht, dann versuch ich es gerne nochmal.

Es wäre super, wenn jemand meine Probleme kennt und mir helfen kann.


Besten Dank.
Kalle

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

kalle1986
Mitglied
Werkstudent


Sehen Sie sich das Profil von kalle1986 an!   Senden Sie eine Private Message an kalle1986  Schreiben Sie einen Gästebucheintrag für kalle1986

Beiträge: 51
Registriert: 23.06.2009

Windows XP
Catia V5 R19

erstellt am: 27. Feb. 2012 15:36    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

also meine Ergebnisse bisher:

zu 3.) das liegt meiner Meinung nach an der unterschiedlichen Release-Version.

zu 1.) das habe ich durch die Verwendung des Standard ASME gelöst. Ich nehme an, dass das MOdell mit diesem Standard erzeugt worden ist.

--> bleibt nur noch 2.)  Hilfe  !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
