Hallo Leute!

Ich möchte ein Jpg Bild in Catia importieren was soweit mit Sketch Tracer auch klappt. Auf dem Bild ist ein Flansch zu sehen der vier Bohrungen besitzt. Jetzt möchte ich nur diese Bohrungen ohne Maßstab bemaßen. In Autocad geht das ganz gut. Ist es möglich das Bild im Sketch tracer zu bemaßen oder muß ich das nun erst in den Sketcher ummodeln? wenn ja wie geht?

MfG Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Marco,

du kannst dir eine Skizze erzeugen, dort ein Stichmaß definieren.
Nun im Sketch Tracer das Bild doppelklicken und an den Pfeilen das JPEC skalieren bis das Stichmaß mit dem der Skizze übereinstimmt.

Gruß Uwe

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Uwe

Das hört sich ziemlich einfach an stellt sich für mich aber kompliziert dar, weil ich mich mit dieser speziellen Frage erst seit heute beschäftige.
Also nochmal langsam.
Als erstes erzeuge ich im Sketcher eine Skizze die meinem Teil im Bild ähnlich ist. Dann soll ich in dieser Skizze ein Stichmaß definieren. Da hört es bei mir schon auf. Wie definiere ich ein Stichmaß? Wenn ich das dann hinbekommen habe doppelklicke ich auf das geladene Bild im Sketch Tracer. Werd ich wohl auch hinbekommen.  Dann wirds wieder kompliziert. Was ist denn ein JPEC? Also alles in allem für mich recht schwierig. Weil ich mich wie gesagt erst seit heute damit beschäftige.
Ich hab jetzt die Option über den Sketcher direkt gewählt.
Das heißt ich füge einfach das Bild ein. Dann muss ich die Bohrungen abzeichnen (einfach Kreise auf die Bohrungen zeichnen.) Dann bemaßen.
Jetzt muss noch das Maß angepasst werden da es ja unmaßstäblich ist. Die gezeichneten Kreise noch ins noshow und schon ist es fertig.

Dank dir für die Antwort Uwe da man über sowas immer neue Möglichkeiten in Catia kennenlernt.

MfG Marco

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

05.01.12.png 05.01.12_1.png

Hallo Marco,



Zitat:

---

Wie definiere ich ein Stichmaß

---

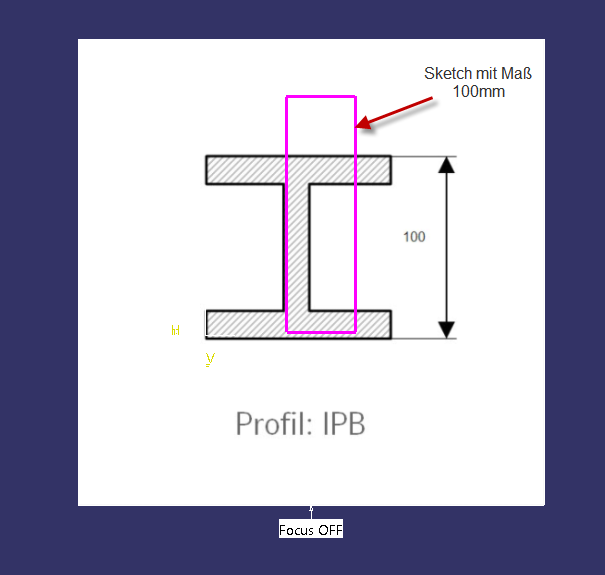

Eine Skizze erstellen und ein bekanntes Maß definieren (z.B. 100mm Siehe Bild 1)

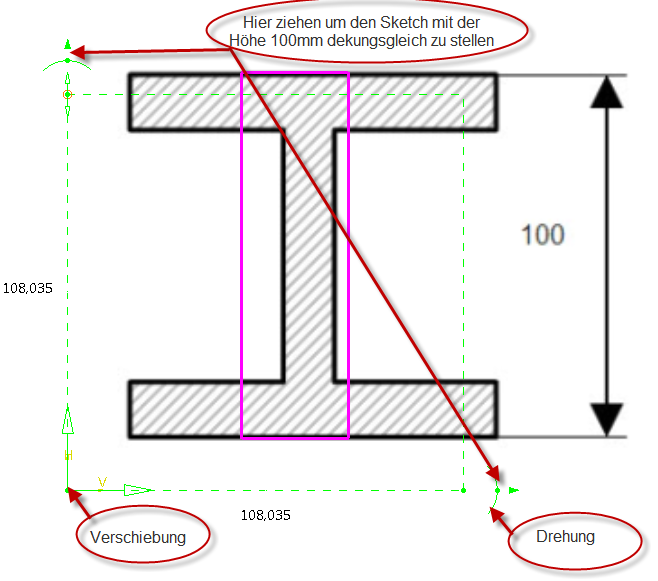

Nun das Bild so skalieren und verschieben, bis das Maß 100 deckungsgleich mit dem Sketchmaß ist.(sieh Bild2)

Nun hast du das Bild auf den Maßstab des Sketches angepasst. Wenn du nun im Sketch die Geometrien des Bildes nachzeichnest, hast du alles im richtigen Maßstab, und kannst sie gleich optisch kontrolieren.



Zitat:

---

Was ist denn ein JPEC?

---

ein Jpg Bild

Gruß Uwe

[Diese Nachricht wurde von moppesle am 05. Jan. 2012 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo Uwe!

Danke für die Erklärung. So wie du es jetzt erklärt hast kann ich es nachvollziehen und hab es auch verstanden. Dies ist dann doch besser wie meine Methode die ging zwar auch war aber mehr oder minder hingepfuscht. Ich werde deine Methode anwenden. Wenn man es begriffen hat ist es damit dann doch einfacher!
