Autor Thema:  Analyse minimaler Radius (6048 mal gelesen)
SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)


Sehen Sie sich das Profil von SmokieMcPot an!   Senden Sie eine Private Message an SmokieMcPot  Schreiben Sie einen Gästebucheintrag für SmokieMcPot

Beiträge: 107
Registriert: 20.08.2008

CATIA V5 R2018 SP3 @ Win 10 64

erstellt am: 09. Nov. 2011 15:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hellou,

gibt es eine Funktion/Analyse für eine Fläche oder Solid bezüglich des kleinsten Radius?

Am Beispiel im Bild: Lässt sich die Fläche mit einem Kugelfräser mit Durchmesser X bearbeiten?

[Diese Nachricht wurde von SmokieMcPot am 09. Nov. 2011 editiert.]

[Diese Nachricht wurde von SmokieMcPot am 10. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)


Sehen Sie sich das Profil von SmokieMcPot an!   Senden Sie eine Private Message an SmokieMcPot  Schreiben Sie einen Gästebucheintrag für SmokieMcPot

Beiträge: 107
Registriert: 20.08.2008

CATIA V5 R2018 SP3 @ Win 10 64

erstellt am: 09. Nov. 2011 16:15    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

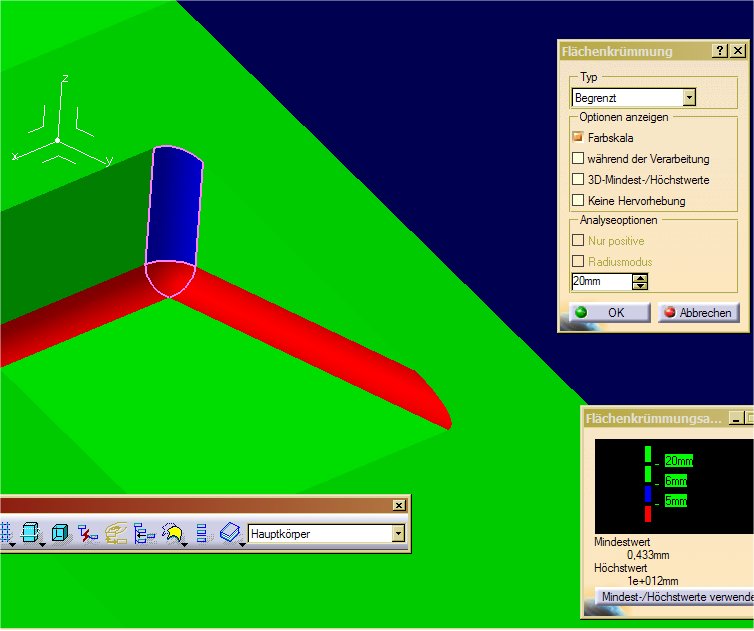

Ok, hab etwas rumprobiert. Unter "Curvature Analysis" und Type "Limited"!

Wenn man dort ein bisschen rumstellt, hat man irgendwann sowas hier (Bild 1)=> sieht soweit ganz gut aus!

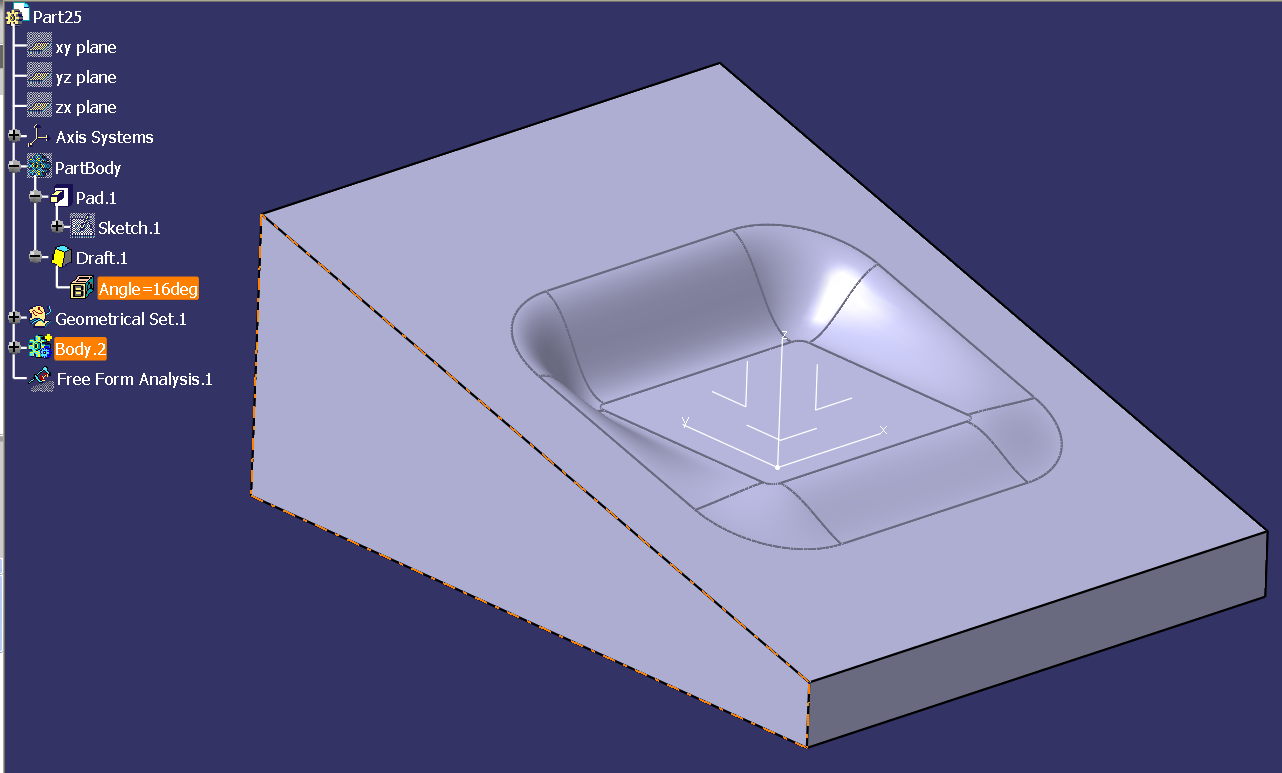

Nur leider analysiert der in beide "Richtungen" (Bild 2)...bei einem komplexeren Bauteil wird das ganze dann zu unübersichtlich.

Hab ich irgendwo einen Schalter übersehen? Oder ist das generell die Falsche Funktion. Gibt es da irgendwas spezielles in einem anderen Modul??

MfG der Smokie

[Diese Nachricht wurde von SmokieMcPot am 10. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)


Sehen Sie sich das Profil von SmokieMcPot an!   Senden Sie eine Private Message an SmokieMcPot  Schreiben Sie einen Gästebucheintrag für SmokieMcPot

Beiträge: 107
Registriert: 20.08.2008

CATIA V5 R2018 SP3 @ Win 10 64

erstellt am: 10. Nov. 2011 08:52    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Hm...Frage zu schwer oder eher zu einfach?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

schulze
Ehrenmitglied V.I.P. h.c.
CAD/CAE Manager


Sehen Sie sich das Profil von schulze an!   Senden Sie eine Private Message an schulze  Schreiben Sie einen Gästebucheintrag für schulze

Beiträge: 2312
Registriert: 26.03.2001

 erstellt am: 10. Nov. 2011 12:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SmokieMcPot 10 Unities + Antwort hilfreich
>>Frage zu schwer oder eher zu einfach?

Zu schwer.
Bei uns sind die Maschinen mit einem Satz von bevorzugten Werkzeugen ausgestattet. Der Konstrukteur kennt diese und hat sich daruf einzustellen. Da brauchen wir keine solche Analyse.

------------------
R.Schulze

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 10. Nov. 2011 13:01    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SmokieMcPot 10 Unities + Antwort hilfreich
Servus
Du könntest dich mit einer schrittweisen Änderung einer Offsetfläche (der Oberfläche des Körpers) an den minimalen Radius "tasten"

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)


Sehen Sie sich das Profil von SmokieMcPot an!   Senden Sie eine Private Message an SmokieMcPot  Schreiben Sie einen Gästebucheintrag für SmokieMcPot

Beiträge: 107
Registriert: 20.08.2008

CATIA V5 R2018 SP3 @ Win 10 64

erstellt am: 10. Nov. 2011 13:12    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Na Klasse...jetzt hat der mir die ganzen Bilder durcheinander gebracht -.-
Anscheinend mag das System keine gleichen Dateinamen!
(EDIT: Behoben!)


@ Schulze

Lol, genau darum geht's doch. Ich hab z.B. nen 5er-Fräser und will prüfen, ob ich die Fläche damit bearbeiten kann.


@ bg...

hm...kann dir leider nicht folgen. Außerdem sind die "größeren" Flächen idR nicht wirklich Offset-fähig.

[Diese Nachricht wurde von SmokieMcPot am 10. Nov. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

SmokieMcPot
Mitglied
Dipl.-Ing. Kunststofftechnik... irgendwie in der Konstruktion gelandet ;-)


Sehen Sie sich das Profil von SmokieMcPot an!   Senden Sie eine Private Message an SmokieMcPot  Schreiben Sie einen Gästebucheintrag für SmokieMcPot

Beiträge: 107
Registriert: 20.08.2008

CATIA V5 R2018 SP3 @ Win 10 64

erstellt am: 11. Nov. 2011 08:57    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
So wie's aussieht, hat sich das hier erledigt...Schade

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

stars
Mitglied
Konstrukteur, IT-Admin


Sehen Sie sich das Profil von stars an!   Senden Sie eine Private Message an stars  Schreiben Sie einen Gästebucheintrag für stars

Beiträge: 89
Registriert: 03.02.2006

 erstellt am: 24. Nov. 2011 08:22    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SmokieMcPot 10 Unities + Antwort hilfreich


Moin,

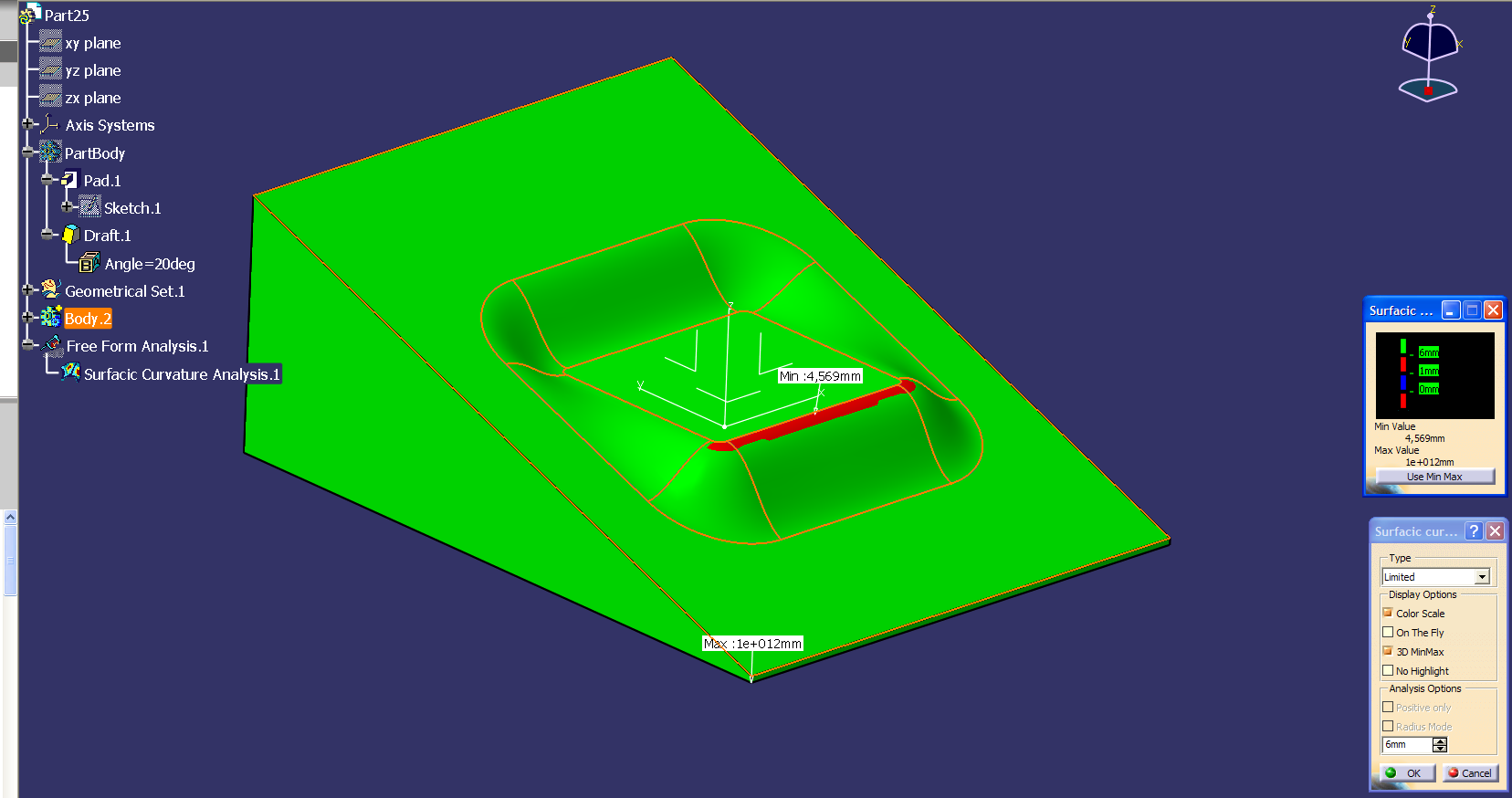

mit der Analyse wie im Bild kannst du feststellen welche Radien kleiner sind.

Grüße
Thorsten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ



Sehen Sie sich das Profil von Thomas Harmening an!   Senden Sie eine Private Message an Thomas Harmening  Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

NX12

erstellt am: 24. Nov. 2011 18:59    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für SmokieMcPot 10 Unities + Antwort hilfreich
@Thorsten,

und wo ist der Unterschied zu SmokieMcPots 2. Beitrag?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
