Thema: DXF-File in Catpart (7082 mal gelesen)
|
STI-Rolli Mitglied Techniker i.A. Fahrzeugbau
Beiträge: 6 Registriert: 27.08.2011 CATIA V5 R19
|
erstellt am: 27. Aug. 2011 15:20 <-- editieren / zitieren --> Unities abgeben:
Hallo Zusammen Ich habe vor einigen Tagen eine DXF-Datei von Scania erhalten. Ich kann die ohne Probleme in Catia V5 R19 öffnen (Drawing). Ich möchte diese Daten in eine normale Skizze im Part einfügen. Wenn ich alles markiere, kopiere und in der Skizze einfügen will, kommt nicht alles mit. Nur einige Linien und Punkte. Liegt das an den Layern? Wenn ja wo kann ich die einstellen, damit ich die komplette Datei in die Skizze kopieren kann? Oder gibts eine andere Lösung für mein Problem? Besten Dank für Eure Antworten. STI-Rolli Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Thomas Harmening Ehrenmitglied V.I.P. h.c. Arbeiter ツ
Beiträge: 2897 Registriert: 06.07.2001 NX12
|
erstellt am: 27. Aug. 2011 15:37 <-- editieren / zitieren --> Unities abgeben: Nur für STI-Rolli
Zitat: Original erstellt von STI-Rolli: Wenn ich alles markiere, kopiere und in der Skizze einfügen will, kommt nicht alles mit.
Ich kopiere immer das Sheet-Objekt im Baum, vielleicht hilft das ja?
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 27. Aug. 2011 15:40 <-- editieren / zitieren --> Unities abgeben: Nur für STI-Rolli
Servus Willkommen im Forum. Beinhaltet die Zeichnung eventuelle 2D-Komponenten (erkennbar am Detail-Blatt). Diese müssen ggf er zerlegt werden. Ggf hilft in den Optionen bei den Import/Exportoptionen für DXF etwas herumzuspielen. Was sird nicht importiert? Wird dieses Element bei Kopieren auch hervorgehoben? Gruß Bernd ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
STI-Rolli Mitglied Techniker i.A. Fahrzeugbau
Beiträge: 6 Registriert: 27.08.2011 CATIA V5 R19
|
erstellt am: 27. Aug. 2011 15:48 <-- editieren / zitieren --> Unities abgeben:

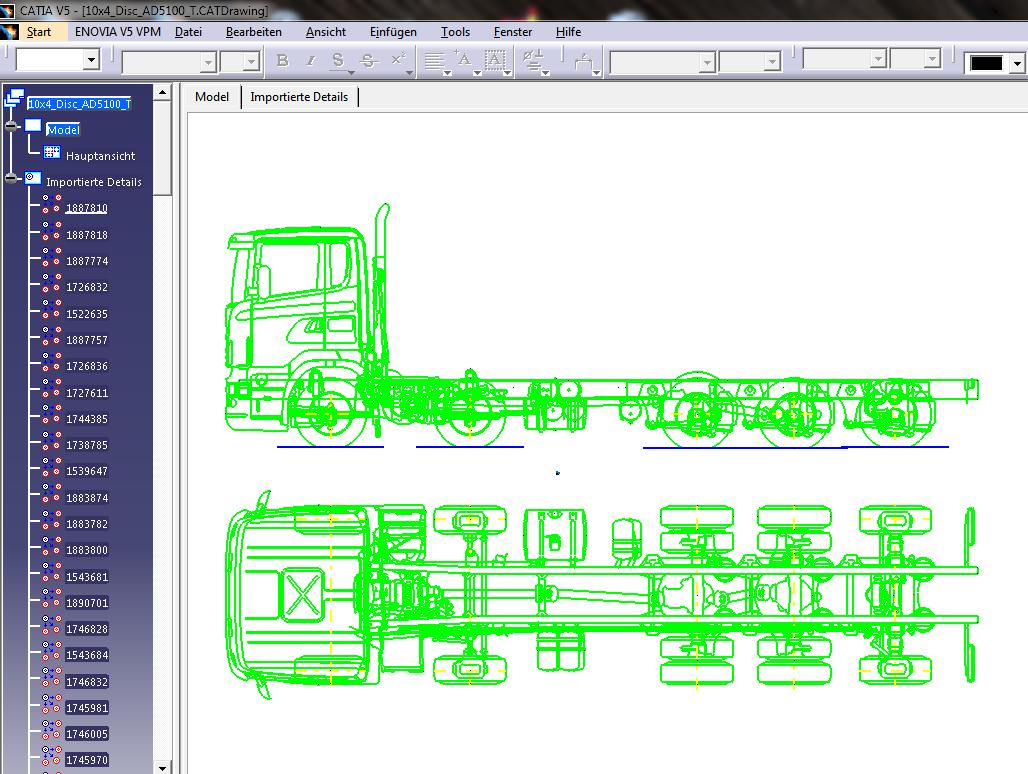

Hallo Erstmals besten Dank für die schnelle Antwort. Die Datei ist komplett markiert, alle Linien und Punkte sind hervorgehoben. Ich kann unter Tools-Optionen DXF rumspielen wie ich will, es kopiert trozdem nur ein kleiner Teil von der Datei in die Skizze. Mit den Layern hab ich auch schon rumgespielt. Trozdem nimmt es immer die gleichen Linien und Punkte in die Skizze mit. Gruss STI-Rolli Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 27. Aug. 2011 15:55 <-- editieren / zitieren --> Unities abgeben: Nur für STI-Rolli
|
STI-Rolli Mitglied Techniker i.A. Fahrzeugbau
Beiträge: 6 Registriert: 27.08.2011 CATIA V5 R19
|
erstellt am: 27. Aug. 2011 16:19 <-- editieren / zitieren --> Unities abgeben:
|
Thomas Harmening Ehrenmitglied V.I.P. h.c. Arbeiter ツ
Beiträge: 2897 Registriert: 06.07.2001 NX12
|
erstellt am: 27. Aug. 2011 16:24 <-- editieren / zitieren --> Unities abgeben: Nur für STI-Rolli
ja, die importierten Details müssen erst in deine Hauptansicht eingefügt werden, dann versuche nochmals deine Hauptansicht zu kopieren. Bzw, nochmals als Dxf abspeichern. Eventuell kann Bernd dazu mehr sagen, das Problem mit den importieren Details hatte ich noch nicht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur
Beiträge: 12005 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 27. Aug. 2011 17:58 <-- editieren / zitieren --> Unities abgeben: Nur für STI-Rolli
Servus Entweder mal versuchen die Datei als DWG abzuspeichern und wieder zu öffnen (vielleicht sind die Komponenten dann weg). Oder, Bearbeiten -> Suchen -> Umgebung "Drafting" -> Typ "2D-Komponenteexemplar -> "Suchen und auswählen" -> RMT auf eine Komponente in der Zeichnung -> "Ausgewählte Objekte" -> 2DKomponente zerlegen Dann sollte das Kopieren und einfügen in die Skizze funktionieren. Gruß Bernd ------------------ Warum einfach, wenn es auch kompliziert geht. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
