Hallo liebe Gemeinde,

wie kann ich die Transformationsmatrix und die Rotationsmatrix eines Parts innerhalb eines Produktes auslesen, bezogen auf das Ursprungskoordinatensystem des Produktest. Gibt es dafür eine Funktion? Vielen Dank im Voraus für eure Antworten.

LG
Dennis

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)

Senden Sie eine Private Message an Mörchen

Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 10. Mrz. 2011 14:31

<-- editieren / zitieren -->

Unities abgeben:

Nur für Dennis1120


Hallo Dennis,

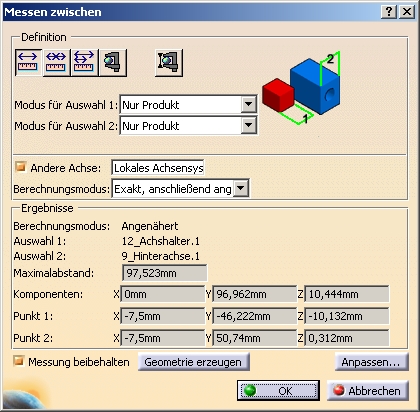

versuchs mal mit Messen: "Nur Produkt" auswählen. Damit kriegst Du wenigstens die Translationen.

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Senden Sie eine Private Message an bgrittmann

Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 10. Mrz. 2011 14:59

<-- editieren / zitieren -->

Unities abgeben:

Nur für Dennis1120

Servus
Oder Bauteil temporär fixieren -> Doppelklick auf die Fixier-Verbindung -> Werte werden angezeigt
(danach Fixierung wieder löschen)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dennis1120
Mitglied
Ingenieur

Beiträge: 3
Registriert: 10.03.2011

Win XP SP3
Catia V5 R19 SP2

erstellt am: 10. Mrz. 2011 15:22

<-- editieren / zitieren -->

Unities abgeben:

Das hat geklappt. Vielen Dank.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Dennis1120
Mitglied
Ingenieur

Beiträge: 3
Registriert: 10.03.2011

Win XP SP3
Catia V5 R19 SP2

erstellt am: 10. Mrz. 2011 15:38

<-- editieren / zitieren -->

Unities abgeben:

Das klappt aber leider nur bei Parts, die im Produkt positioniert wurden. Bei Bauteilen die in Einbaulage konstruiert wurden klappt es leider nicht. Gibt es dafür eine andere Möglichkeit?

LG
Dennis

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur

Beiträge: 12114
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 10. Mrz. 2011 16:00

<-- editieren / zitieren -->

Unities abgeben:

Nur für Dennis1120

Servus
Auf was hast du dein Part bezogen? Auf ein positioniertes Achsensystem, dann könntest du dieses ggf messen.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

thomasacro
Ehrenmitglied V.I.P. h.c.
Ingenieur Anwendungsberater

Senden Sie eine Private Message an thomasacro

Schreiben Sie einen Gästebucheintrag für thomasacro

Beiträge: 3731
Registriert: 12.05.2004

V4
V5 2016 - 2020
V6 2016x -2019x

erstellt am: 10. Mrz. 2011 18:03

<-- editieren / zitieren -->

Unities abgeben:

Nur für Dennis1120

Auf die schnelle würde mir dann noch einfallen, den Kompass auf eine beliebige Stelle des Bodies zu legen und dann desen Koordinaten auszulesen (RMT auf den roten Punkt)

------------------
gruß, Tom

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
