Hallo,
wenn ein Bauteil sehr lang ist, haben wir meist zwei Views generiert
und dann von einer View in die andere bemaßt. Die wahre Länge wurde dann auch angezeigt 8das war so in I-DEAS) .
Meine Frage geht das auch in CATIA V5 (R18)??

Grüße
Manfred

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Mörchen
Ehrenmitglied V.I.P. h.c.
CAD-Trainerin (CATIA V5)

Senden Sie eine Private Message an Mörchen

Schreiben Sie einen Gästebucheintrag für Mörchen

Beiträge: 3830
Registriert: 14.03.2007

Release 19 SP2

erstellt am: 02. Mrz. 2011 08:13

<-- editieren / zitieren -->

Unities abgeben:

Nur für Manni_KL


Hallo Manfred,

Du machst eine Ansicht und brichst sie auf.(Broken View)

------------------
Gruß
Mörchen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian.O
Mitglied
Konstrukteur

Senden Sie eine Private Message an Christian.O

Schreiben Sie einen Gästebucheintrag für Christian.O

Beiträge: 1212
Registriert: 17.07.2009

erstellt am: 02. Mrz. 2011 08:16

<-- editieren / zitieren -->

Unities abgeben:

Nur für Manni_KL


Servus,

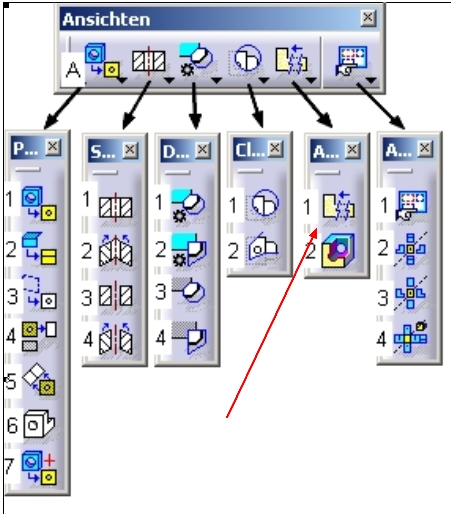

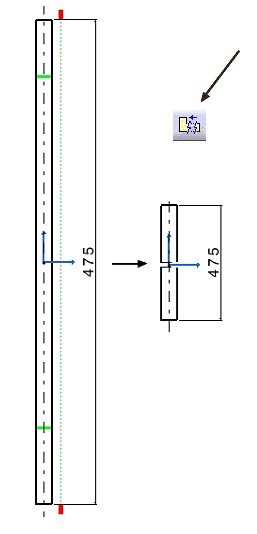

AFAIK As far as i know (So viel ich weiss) , geht das in Catia nicht. Wenn das Bauteil zu lange ist kannst du es mit dem Befehl "Broken view" kürzen. Anbei noch ein Bild vom Befehl.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Manni_KL
Mitglied
CAD Senior Engineer

Beiträge: 98
Registriert: 03.11.2005

CATIA V5 (R22-R26)

erstellt am: 02. Mrz. 2011 08:18

<-- editieren / zitieren -->

Unities abgeben:

Guten Morgen Möhrchen,
danke für den Hinweis. Wollte quasi von einer Hauptview zu zugehörigen Detail Vie bemaaßen....oder kann ich eine Aufgebrochene View dann auch mit unterschiedlichen Scale versehen?

LG
Manfred

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Christian.O
Mitglied
Konstrukteur

Beiträge: 1212
Registriert: 17.07.2009

erstellt am: 02. Mrz. 2011 08:32

<-- editieren / zitieren -->

Unities abgeben:

Nur für Manni_KL

Servus,

Zitat:
Original erstellt von Manni_KL:
n....oder kann ich eine Aufgebrochene View dann auch mit unterschiedlichen Scale versehen?

du kannst für jede Ansichten einen x-beliebigen Maßstab verwenden. Man kann aber nicht mehrere Maßstäbe in einer Ansicht verwenden. Dafür müßtest du schon wieder seperate Ansichten erzeugen.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Manni_KL
Mitglied
CAD Senior Engineer

Beiträge: 98
Registriert: 03.11.2005

CATIA V5 (R22-R26)

erstellt am: 02. Mrz. 2011 09:36

<-- editieren / zitieren -->

Unities abgeben:

...aha, d.h. die aufgebrochene View ist eine View....also auch nur ein Maßstab, richtig?
Wo finde ich das icon für "broken View"

Manfred

------------------
MK
