Kann mir jemand verraten wie ich folgende Darstellung realisieren kann (siehe Screenshot)?

Auserdem haben wir ein Produkt mit verschiedenen bauteilen und wollen nun dieses produkt einem professor zur verfügung stellen.
Dabei wäre es gut wenn er nicht in unsere komplette baumstruktur schauen kann, das heißt die skizzen etc ausgeblendet sind. das also nur noch die bauteile selber angezeigt werden, ist das möglich?
optimalerweise würden wir ihm anstatt einem produkt mit den ganzen einzelnen bauteilen nur EINE einzige Datei geben, ist sowas denn in catia irgendwie realisierbar?

grüße

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

zu deiner zweiten frage, das ist schon möglich. Du öffnest ein neues Part und dann kopierst du deine Bodies aus deinen den Einzelteilen und fügst sie mit Einfügen Spezial (Paste Special) als Ergebnis (As Result) ein. Dann hast du ein Part in dem dein Prof nix erkennt nur die Teile.

Und jetzt zu deiner ersten Frage du willst es nur als Drahtgeometrie anzeigen oder?

MFG

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,
die erste Frage habe ich nicht ganz verstanden. Zur zweiten Frage, gibt es eine Funktion, die du im Assemblydesign unter "Tools" > "CATPart aus Produkt generieren" findest. Diese generiert dir aus einem ausgewählten Produkt ein einzelnes Part. Hierfür muss im Environment eine Variable definiert sein "IRD_PART_COMPARISON=True", welche einfach im verwendeten Environment in der Datei (z.B. CATIA.V5R19.B19.txt) unten in eine neue Zeile eingefügt und gespeichert werden muss.

------------------
MFG
Rick Schulz

Nettiquette (CAD.de)  -  Was ist die Systeminfo?  -  Wie man Fragen richtig stellt.  -  Unities

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus
Zur 1. Frage:
Isometrische Ansicht der Baugruppe in der Reichung ableiten. n den Eigenschaften der Ansicht 3D-Farben aktivieren.

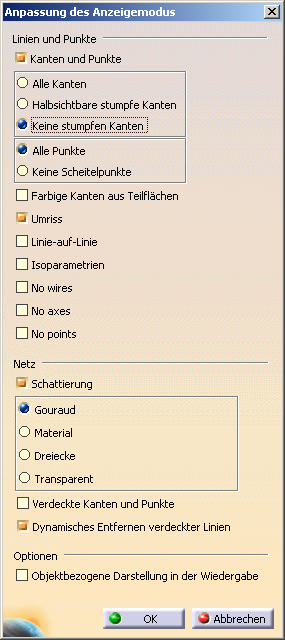

Oder: im 3D: Ansicht -> Wiedergabemodus -> Ansicht anpassen -> Einstellungen gemäß Bild

Zur 2. Frage:
Warum soll der Prof. nicht die Struktur sehen?
Du könntest die Baugruppe als *.cgr oder *.3dxml abspeichern (nur angenäherte Geometrie)

Gruß
Bernd

PS: Bitte Systeminfo ausfüllen

------------------
Warum einfach, wenn es auch kompliziert geht.

[Diese Nachricht wurde von bgrittmann am 21. Feb. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

"Servus
Zur 1. Frage:
Isometrische Ansicht der Baugruppe in der Reichung ableiten. n den Eigenschaften der Ansicht 3D-Farben aktivieren.
Oder: im 3D: Ansicht -> Wiedergabemodus -> Ansicht anpassen -> Einstellungen gemäß Bild"

Danke das geht schon in die richtige Richtung! Gibt es nun noch eine Möglichkeit das die Achsen (zb. eines Bohrung) permanent angezeigt werden - also nicht nur wenn ich mit der Maus über den Bereich fahre?
Eine andere Farbe der Achsen würde auch schon helfen.

Danke und Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
