Hallo, ich habe die Aufgabe bekommen einen Kranhaken mit "Volumenkörper mit Mehrfachschnitten" zu erstellen. Leider komme ich nicht mit der Zeichnung klar die ich bekommen habe. Es liegt am Profilkörper des Hkanes, da cih nciht weiss ich ich die Neigung von 1:4 interpretieren soll
Kann mir da jemand aushelfen?

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

Neigung 1:4 heisst soviel wie, auf einer Länge von 4 Längeneinheiten steigt die Rampe um eine Längeneinheit. Oder anders gesagt:

tan α = 1/4

MfG

Jens

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo,

hast du einen Heuschen oder ein Tabellenbuch zu Hand. Dort steht so etwas drinnen. Das Ganze sagt aus das die Fläche eine Steigung von 25% hat. D.h. wenn sie 40mm lang ist ist die Höhe 10mm

------------------
MFG Daniel

Systeminformation | Inoffizielle CATIA Hilfeseite | CATIA FAQ | Suche | TraceParts (Normteile...) | 3D Content Central (noch mehr Normteile...)

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hoischen habe ich nicht zur Hand und ich habe nur die Breiteangabe von 315... komme damit überhaupt gerade nicht klar

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Hallo ChinToka,

mach auf diese Linie noch eine zusätzliche kurze Linie als "Konstruktionselement" (dann stört sie nicht in der Skizze, Doppeklick auf die Linie und Konstruktionselement ankreuzen) und bemasse diese mit "horinzontale" und "vertikale" Bemaßung - mit 1mm und 4mm. Dann stimmt die erste Linie auch.

PS: horizontale Bemaßung im Skizzierer: schräge Linie zum Bemaßen anklicken, rechte Maustaste, "horizontale Bemaßungsrichtung" wählen.

Gruß
Angela

[Diese Nachricht wurde von Ancela am 13. Dez. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kranhaken.rar

Hallo Angela

ich kann dir nicht folgen...
Ich habe mein bisherige Skizze mal hochgeladen... ich fühle mich gerade echt nur doof

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Uebung_7_Zugkettenhaken_V5R19.rar

Servus,

anbei ein sehr ähnliches Beispiel. Das sollte dir weiterhelfen. Erstellt wurde die Datei mit V5R19.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

hallo christian,

es geht nicht um den haken selber sondern einfach nur um die kontur der flächen vom schnitt a-a und b-b. ich weiss einfach nicht wie lang diese sind

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Die Länge der Schnitte sollte sich aus der Vorderansicht ergeben (falls alle Bedingungen gesetzt sind)

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Ok, dieser Beitrag find ich mal überflüssig...
Also in Rätseln braucht keiner zu Antworten

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Hallo

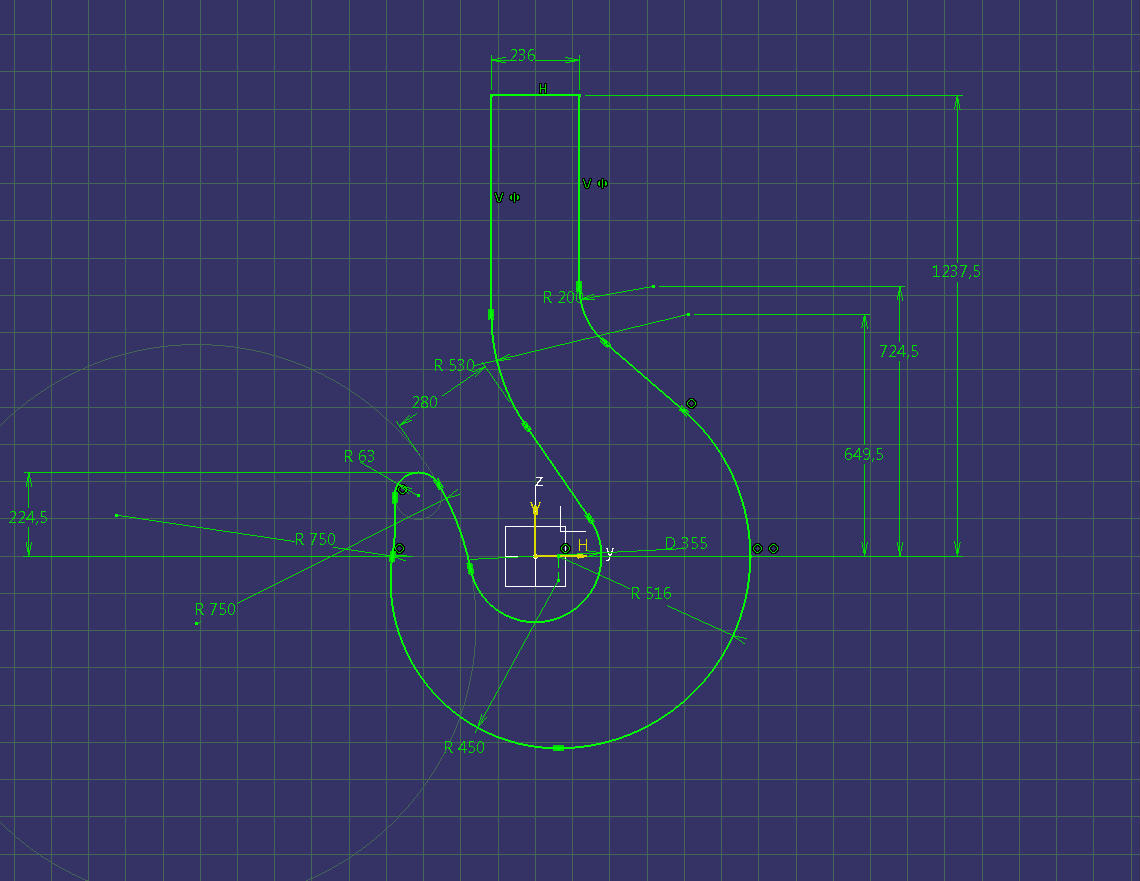

Ich habe mal die Vorderansicht in einer skizze erzeugt. Die Zeichnung enthält alle Angaben um die Skizze vollständig zu bestimmen. Damit kann man anschließend die Länge der Schnitte aus dieser Hauptskizze ableiten.(siehe beigefügtes Bild)

Martin

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn ich nicht Hetero wäre würde ich Dir nen Kuss geben!
Du hast mir den Geistesblitz gebracht den ich brauchte
Ich bedanke mich

Und Entschuldigung wenn ich Bissig war... das ganze hat mich nur etwas zur Weißgluht gebracht

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kranhaken.rar

Ich bins wieder^^

Ich konnte die Kontur soweit erstellen, aber nun bekomme ich Schwierigkeiten bei dem schliessen des Körpers.
ich habe Punkte kungruent auf das äussere Profil legen lassen, dann über mehrfachschnitt im Part den ersten teile generieren lassen aber das wird nicht wie gewollt, da die Linien nicht genutzt werden. Beim heranzoomen sehe ich auch das die Punkte nicht auf den Profil leigen wie sie es sollen.
Ich habe das part mal angehängt. Diese Übung bringt mich echt mit zum verzweifeln.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Kranhaken2.CATPart.txt

Servus
Bei deiner Fläche mit Mehrfachschnitte musst du auf jeden Fall Führungselemente angeben. Dazu musst d die Innen- und Außenkontur sinnvoll unterteilen. Zudem müssen die Punkte aus den Konturen entfernt werden.
Anbei ein Beispiel (entsprechendes Feature einfach wieder aktivieren). Allerdings nur sehr groß de Flächenqualität ist eher bescheiden. Ich glaube nicht dass nur eine Fläche/Volumen mit Mehrfachschnitten ausreicht (unterteilen)

Gruß
Bernd

Edit: Update der Datei

------------------
Warum einfach, wenn es auch kompliziert geht.

[Diese Nachricht wurde von bgrittmann am 04. Jan. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

leider kann ich dein ZIP nicht öffnen, unerwartetes Archivende
Das mit den Führungslinien ist mir bekannt... aber anscheinend mache ich das immer falsch.
Wenn ich die Punkte entferne sind die beiden Schnittflächen aber nicht mehr wo sie sein sollen... das kann ich gerade nicht nachvollziehen

EDITH
Ok, das sieht mir nach Generative Shape aus... ich muss das alles im Part Design lösen -.-

[Diese Nachricht wurde von ChinToka am 04. Jan. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Bei Feature "Volumen mit Mehrfachschnitten" ist es gleich. Schnitte festlegten, Endpunkte bestimmen und Führungskurven definieren.

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus,

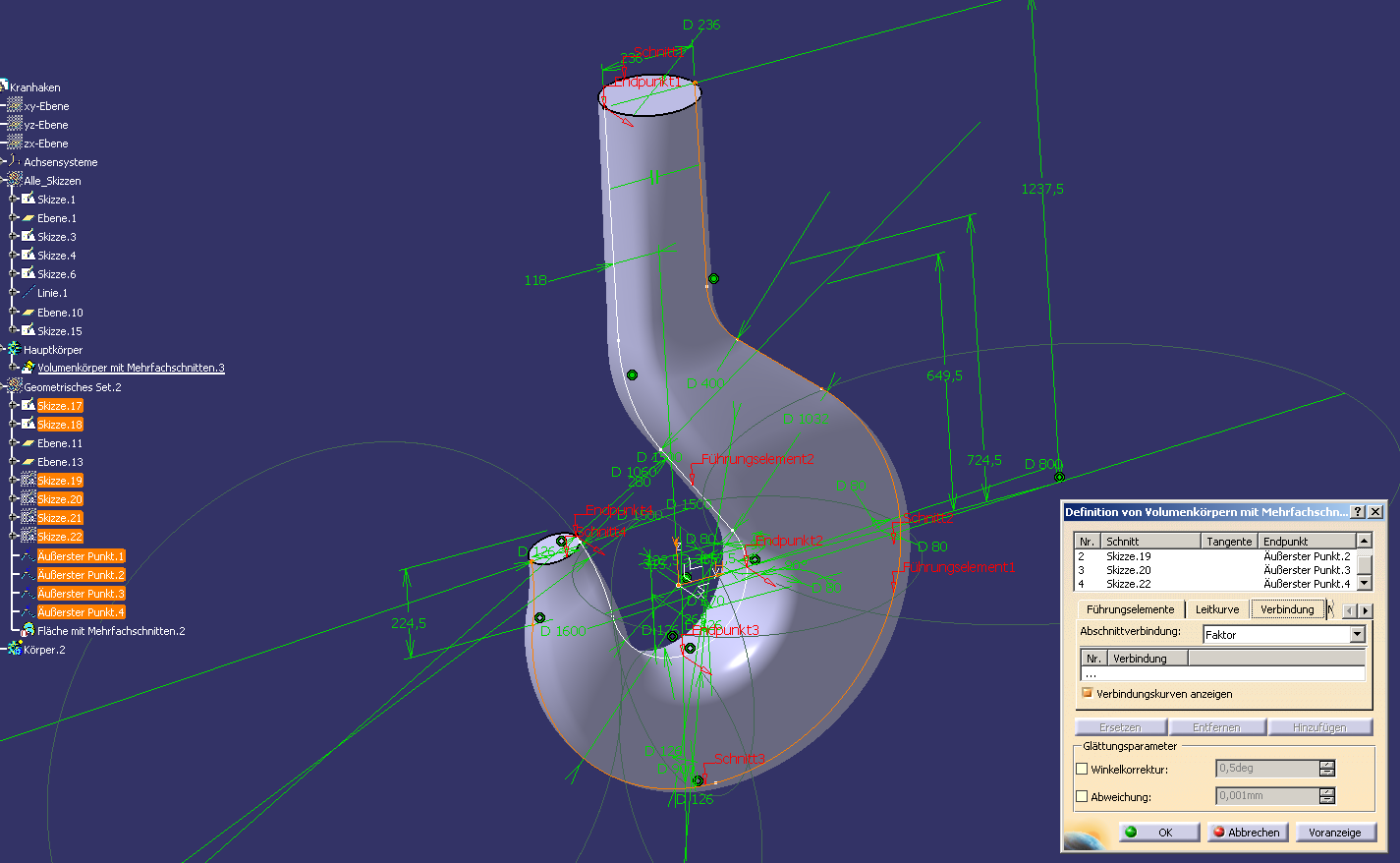

falls du es bis jetzt noch nicht geschafft hast und folgende Feldung (siehe Bild) bekommst, dann stell unter Multi Sections Solid Definition -> Registerkarte "Coupling" -> Sections coupling -> auf Tangency oder Ratio. Dann gehts.

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Wenn ich die Skizzen unter Part Design mit dem "Volumenkörper mit Mehrfachschnitten" Befehl den Körper Schliessen möchte, dann bekomme ich nur Krümmungen hinein und der Körper kann dadurch nicht genereriert werden
Ich muss diese Aufgabe nur mit dem Befehl lösen... Generative Shape etc ist nicht erlaubt >(

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Servus
Was meist du mit "Krümmungen hinein"?
Bei mir funktioniert es mit "Volumenkörper mit Mehrfachschnitten". Stimmen die Richtungen aller Schnitte? Ist bei Verbindung "Faktor" eingestellt? Ggf brachst d noch zusätzliche Schnitte (wie lang soll der zylindrische Abschnitt sein?).

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---


Also ich habe auch die Zeichnung von bgrittmann genutzt und bekomme immer Krümmungen...

Als Schnitte Skizzen 21, 19, 20, 22 und als Führungslinien18 und 17. Den Faktor habe ich uach eingestellt

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus
Überprüfe nochmal die Richtung und Endpunkte der Schnitte (bei Schnitt1 ist sicher etwas falsch, bei den anderen wrde nichts explizit definiert).
Schau dir noch mal das Flächenbeispiel an!!!

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

[Diese Nachricht wurde von bgrittmann am 05. Jan. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Also ich habe alle Richtungen einmal durchlaufen lassen, immer das selbe Problem... sag mal bin ich blöde?

Ich habe alls mit dem Flächenprofil verglichen, und so hätte ich das auch getan aber es will bei mir nicht! Warum?

EDITH
Ok, fehler gefunden... die Verbindungspunkte habe ich nicht einzeln aktiviert... aber wo komme diese her? Ich habe sowas nicht in meiner Zeichnung. Wie bekomme ich diese hinein?

[Diese Nachricht wurde von ChinToka am 05. Jan. 2011 editiert.]

[Diese Nachricht wurde von ChinToka am 05. Jan. 2011 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

---

Servus,

diese Punkte werden dir nie angegeben, weil sie nur für die Konstruktions ansich benötigt werden. In deiner Zeichnung sieht man diese ja auch nicht. Wo du diese Punkte hinsetzt ist egal. Hauptsache alle Punkte liege immer in gleicher Richtung (wie bei Bernd in der Innenfläche des Hackens).

------------------
Mit freundlichen Grüßen aus Tirol
Christian Obholzer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
