Hallo,
ich habe leider unter suchen: "FEM" nichts gefunden, das mir helfen könnte.
Würde mir jemand mal erklären, wie ich mit dem FEM Tool umgehen muss.
Die zu lösende Aufgabe ist:
Eine Welle aus Stahl läuft in einer Bronzebuchse. Differenz im Duchmesser 0,036mm

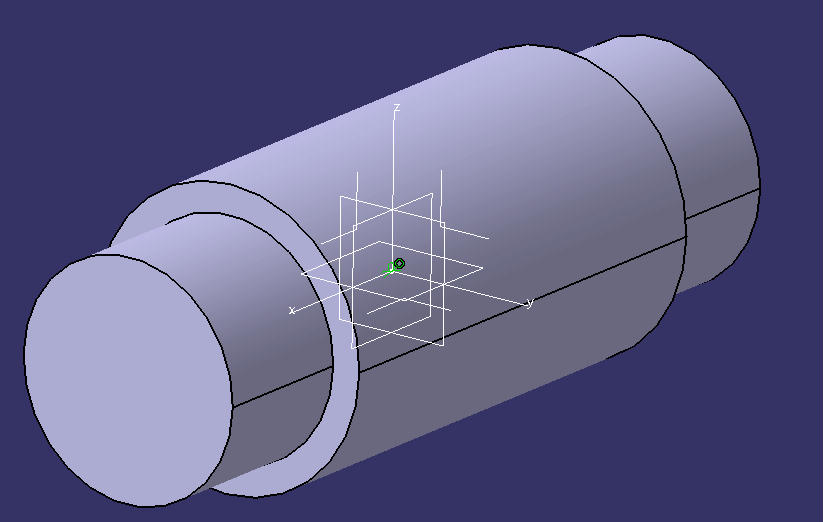

und es kommt zum Kantenreiber (die Welle läuft auf den Lagerbuchsenkanten) ca.40N (siehe Anhang).
Ich würde gern den Kraftverlauf auf der Lagerbuchse zeigen. Ich brauch die Darstellung morgen Nachmittag um Sie in eine Präsentation einzupflegen  (.
Würde mich sehr freuen, wenn Ihr mir helfen könntet!!!

Bin zuhause und habe leider kein Catia hier. Aus dem Grund erkläre ich es mal mit meinen Worten  :
Ich habe ein Product erstellt und die Achse der Welle mit der Achse der Buchse überdeckt. Desweiteren habe ich Punkte erstellt, die sich auf dem jeweiligen Innendurchmesser der Buchse befinden(für die Kraftvektoren Z+/Z-)
Dann die Materialien zugeordnet.
In FEM gewechselt und die Welle als Festlager positioniert
Die Buchse habe ich in der Mitte um die Querachse geschwenkt
?(wo geb ich den Bewegeungswinkel um die Querachse an)?
Die Kraftfpeile positioniert und mit 40N benannt
Dann weiss ich leider nicht mehr weiter..  )!?!?

Würde mich freuen wenn mir jemand helfen könnte!!!
Bis dann..
