Thema: Einzelheit an Traverse erstellen (4336 mal gelesen)
|
ph3n1 Mitglied
Beiträge: 4 Registriert: 01.05.2010 Core2Duo 2,4Ghz 4 GB Arbeitsspeicher 250 GB HDD Windows 7 Pro (32bit) Catia V5R19
|
erstellt am: 01. Mai. 2010 13:49 <-- editieren / zitieren --> Unities abgeben:

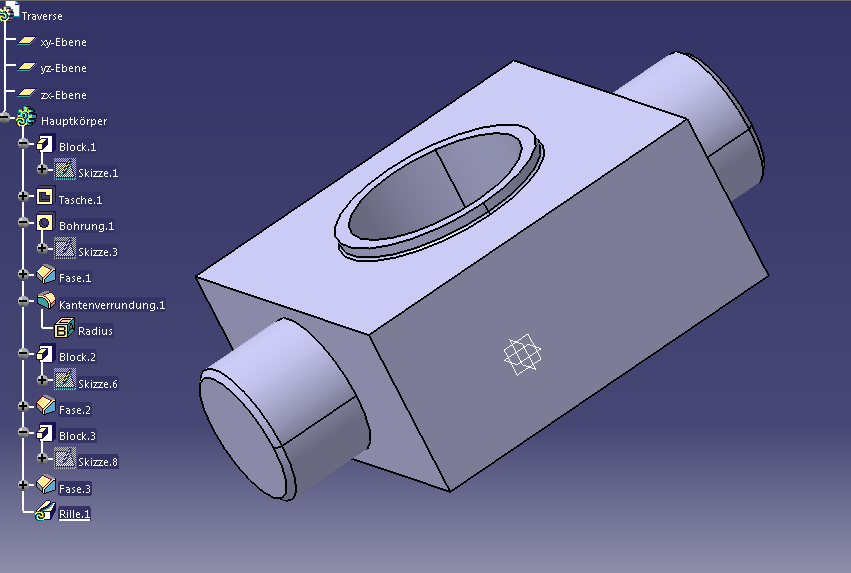

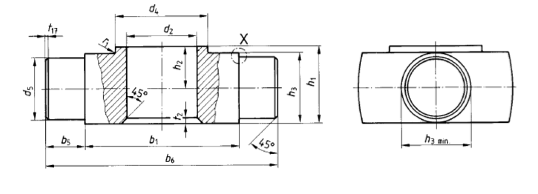

Hallo zusammen! Ich versuche im Augenblick an einer Traverse nach DIN 15412-T2 eine Einzelheit hinzubekommen, im angehängten Bild sieht man wovon ich spreche. Ich hab leider nicht den blassesten Schimmer mit welchem Tool ich das hinbekomme... Wäre super wenn mir jemand helfen könnte!
Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian.O Mitglied Konstrukteur
Beiträge: 1212 Registriert: 17.07.2009
|
erstellt am: 01. Mai. 2010 14:12 <-- editieren / zitieren --> Unities abgeben: Nur für ph3n1

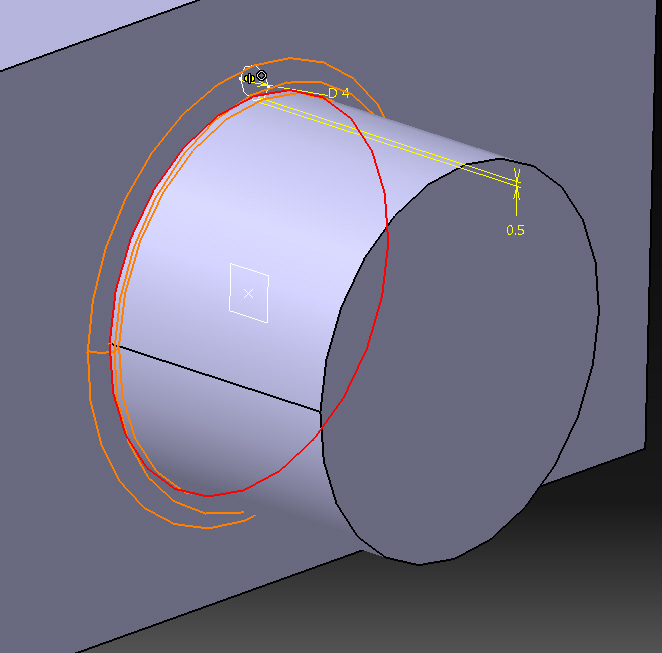

Servus, und Willkommen im Forum. ich würde es mit einer Rille realisieren, weil du ja das Profil (Detail X) und die Leitkurve (Kante vom Zapfen) hast (siehe Bild). PS: Systeminfo ausfüllen ------------------ Mit freundlichen Grüßen aus Tirol Christian Obholzer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ph3n1 Mitglied
Beiträge: 4 Registriert: 01.05.2010 Core2Duo 2,4Ghz 4 GB Arbeitsspeicher 250 GB HDD Windows 7 Pro (32bit) Catia V5R19
|
erstellt am: 01. Mai. 2010 15:20 <-- editieren / zitieren --> Unities abgeben:
Vielen Dank für die rasche Antwort! ich versuche gerade das Profil anzugeben (in einer Skizze nehme ich an?), komme damit allerdings nicht so wirklcih klar, was die positionierung etc angeht. Hättest Du evtl einen Screenshot davon wie das Profil erstellt wird? Vielen Dank schonmal! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian.O Mitglied Konstrukteur
Beiträge: 1212 Registriert: 17.07.2009
|
erstellt am: 01. Mai. 2010 15:41 <-- editieren / zitieren --> Unities abgeben: Nur für ph3n1

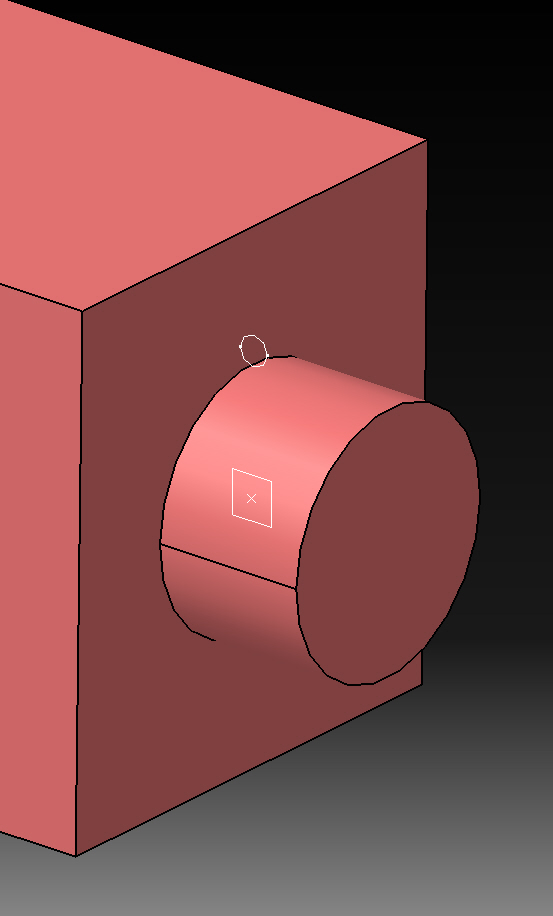

Servus, ja das Profil ist ein Kreis in einer Skizze (siehe Bild). Zur Positionierung: wenn eine Ebene durch die Achse der beiden Zapfen geht dann erstellst du auf dieser Ebene die Skizze für das Profil. Sonst mit dem Befehl "Point" einen Mittelpunkt erstellen und mit dem Befehl "Plane" dieparallele Ebene zur Zapfenachse und dann den Punkt auswählen. Dadurch bekommst du eine Ebene die Parallel zur Referenzebene ist und durch den Mittelpunkt des Zapfens geht (siehe Bild). Somit bleibt dir die Rechnerei für den Offsetwert von einer Kante zur Mittelachse des Zapfens erspart. Auf dieser Ebene erstellst du dir dann nur noch den Kreis. Den Rest mit der Rippe kennst du eh schon. ------------------ Mit freundlichen Grüßen aus Tirol Christian Obholzer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
ph3n1 Mitglied
Beiträge: 4 Registriert: 01.05.2010 Core2Duo 2,4Ghz 4 GB Arbeitsspeicher 250 GB HDD Windows 7 Pro (32bit) Catia V5R19
|
erstellt am: 01. Mai. 2010 15:54 <-- editieren / zitieren --> Unities abgeben:
|
Christian.O Mitglied Konstrukteur
Beiträge: 1212 Registriert: 17.07.2009
|
erstellt am: 01. Mai. 2010 15:59 <-- editieren / zitieren --> Unities abgeben: Nur für ph3n1
|
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater
Beiträge: 3724 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 02. Mai. 2010 22:21 <-- editieren / zitieren --> Unities abgeben: Nur für ph3n1
|
Christian.O Mitglied Konstrukteur
Beiträge: 1212 Registriert: 17.07.2009
|
erstellt am: 03. Mai. 2010 06:52 <-- editieren / zitieren --> Unities abgeben: Nur für ph3n1
Servus Tom, das wußte ich nicht. Das heißt ja auch, dass "Vatia" mit vielen Fehlern ausgestattet ist wenn es den eine gute Kopie ist. Und ich wollte schon wechseln, damit ich weniger Ärger habe. ------------------ Mit freundlichen Grüßen aus Tirol Christian Obholzer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
