Autor Thema:  Sheetmetal_Abwicklung_Teilbereiche (949 mal gelesen)
Rainer007
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Rainer007 an!   Senden Sie eine Private Message an Rainer007  Schreiben Sie einen Gästebucheintrag für Rainer007

Beiträge: 34
Registriert: 27.09.2004

erstellt am: 21. Apr. 2010 16:48    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo,
ich habe ein Blechteil im Sheetmetal erstellt und möchte dieses nur Teilweise abwickeln. Diese Teilabwicklung möchte ich in einer Zeichnung separat darstellen. Ich glaube das schon einmal gemacht zu haben, bekomme es aber nicht mehr hin.

Gruß
Rainer

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Landskronbier
Mitglied
Dipl.-Ing. in Fahrzeugkonstruktion


Sehen Sie sich das Profil von Landskronbier an!   Senden Sie eine Private Message an Landskronbier  Schreiben Sie einen Gästebucheintrag für Landskronbier

Beiträge: 271
Registriert: 27.07.2004

Win XP
CATIA V5 R19SP3

erstellt am: 21. Apr. 2010 17:56    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rainer007 10 Unities + Antwort hilfreich




Hallo,

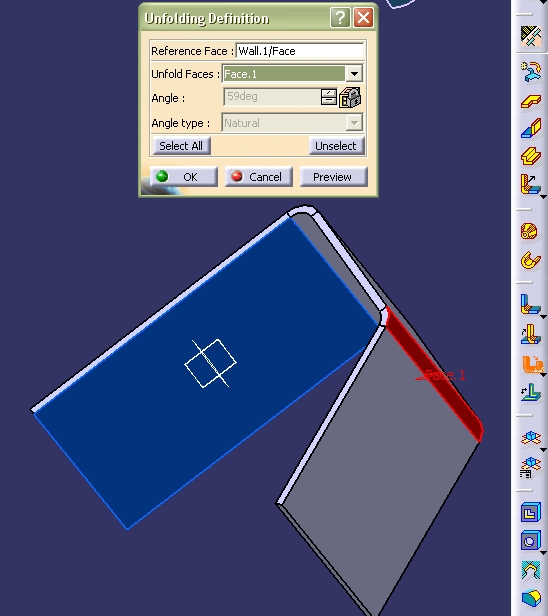

du verwendest die Funktion "Unfolding" im Generative Sheetmetal Design. Du selektierst zunächst die Referenzfläche und anschließend die abzuwickelnden Flächen (Radiusflächen selektieren).
Gruß

------------------
MfG Martin
maba-engineering
XING

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Rainer007
Mitglied
Konstrukteur


Sehen Sie sich das Profil von Rainer007 an!   Senden Sie eine Private Message an Rainer007  Schreiben Sie einen Gästebucheintrag für Rainer007

Beiträge: 34
Registriert: 27.09.2004

erstellt am: 22. Apr. 2010 07:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Tstone
Mitglied
Werkzeugkonstrukteur


Sehen Sie sich das Profil von Tstone an!   Senden Sie eine Private Message an Tstone  Schreiben Sie einen Gästebucheintrag für Tstone

Beiträge: 163
Registriert: 04.06.2003

Dell Precision T3400
Intel Core 2 Duo E8400 3,00GHz
4GB Ram
Microsoft Windows XP
Catia V5 R19 SP5
VB2005 + VB2008

erstellt am: 23. Apr. 2010 08:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Rainer007 10 Unities + Antwort hilfreich

Hallo Rainer007
wenn du mehrere Biegeschritte darstellen möchtest, gibt es ab R19 eine tolle neue Funktionalität.
Du kannst dein Sheetmetal-Körper kopieren und in ein neues oder das gleiche Teil mit "Einfügen Spezial" einfügen.
Bei Sheetmetal Teilen steht dir neue Arten des Einfügens zur Verfügung, wenn du z.B. "Als Ergenis mit Verknüpfung - alle Ansichten" wählst, wird ein abhängiges Blechvolumen erstellt. Auf dieses kannst du dann dein "Unfolding" anwenden.
Das Tolle ist: das Volumen ist vom Ursprungsteil abhängig, änderst du z.B. am Ursprungsteil K-Faktoren werden diese Änderungen in dein Blechvolumen übernommen.
So kannst du in einem oder in mehreren Parts unterschiedliche Zustände deines GSMD-Teils darstellen.

------------------
Grüße TStone
   "Respektiere die Macht der Worte, wähle sie mit Bedacht!"
