Thema: Winkel messen (6255 mal gelesen)
|
040985 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 17.02.2010 Catia V5 R17
|
erstellt am: 23. Feb. 2010 14:47 <-- editieren / zitieren --> Unities abgeben:
Hallo, ich möchte gerne den Öffnungswinkel der Schutzumhausung zum Mittelpunkt messen... Die Messung will ich hinterher, für eine Dokumentation zur visualiserung, beibehalten. Kann mir jemand weiterhelfen??? Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
bgrittmann Moderator Konstrukteur

 Beiträge: 12054 Registriert: 30.11.2006 CATIA V5R19
|
erstellt am: 23. Feb. 2010 14:49 <-- editieren / zitieren --> Unities abgeben:          Nur für 040985
|
040985 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 17.02.2010 Catia V5 R17
|
erstellt am: 23. Feb. 2010 15:03 <-- editieren / zitieren --> Unities abgeben:
Hallo Bernd, wie ich Messung beibehalte ist mir bekannt, die schwierigkeit lieg darin den Öfnungswinkel der beiden Pfosten zur Mittelachse hin zu erzeugen. Mit der Funktion "Messen zwischen" kriege ich lediglich das längenmaß zwischen den Pfosten angezeigt. Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian.O Mitglied Konstrukteur

 Beiträge: 1212 Registriert: 17.07.2009
|
erstellt am: 23. Feb. 2010 15:06 <-- editieren / zitieren --> Unities abgeben:          Nur für 040985
Servus, du kannst dir eine Skizze erzeugen und dort die Kanten ableiten. Diese Linien kannst du dann bis zur Mitte hin erweitern und daraus dann den Winkel messen. ------------------ Mit freundlichen Grüßen aus Tirol Christian Obholzer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 23. Feb. 2010 15:39 <-- editieren / zitieren --> Unities abgeben:          Nur für 040985

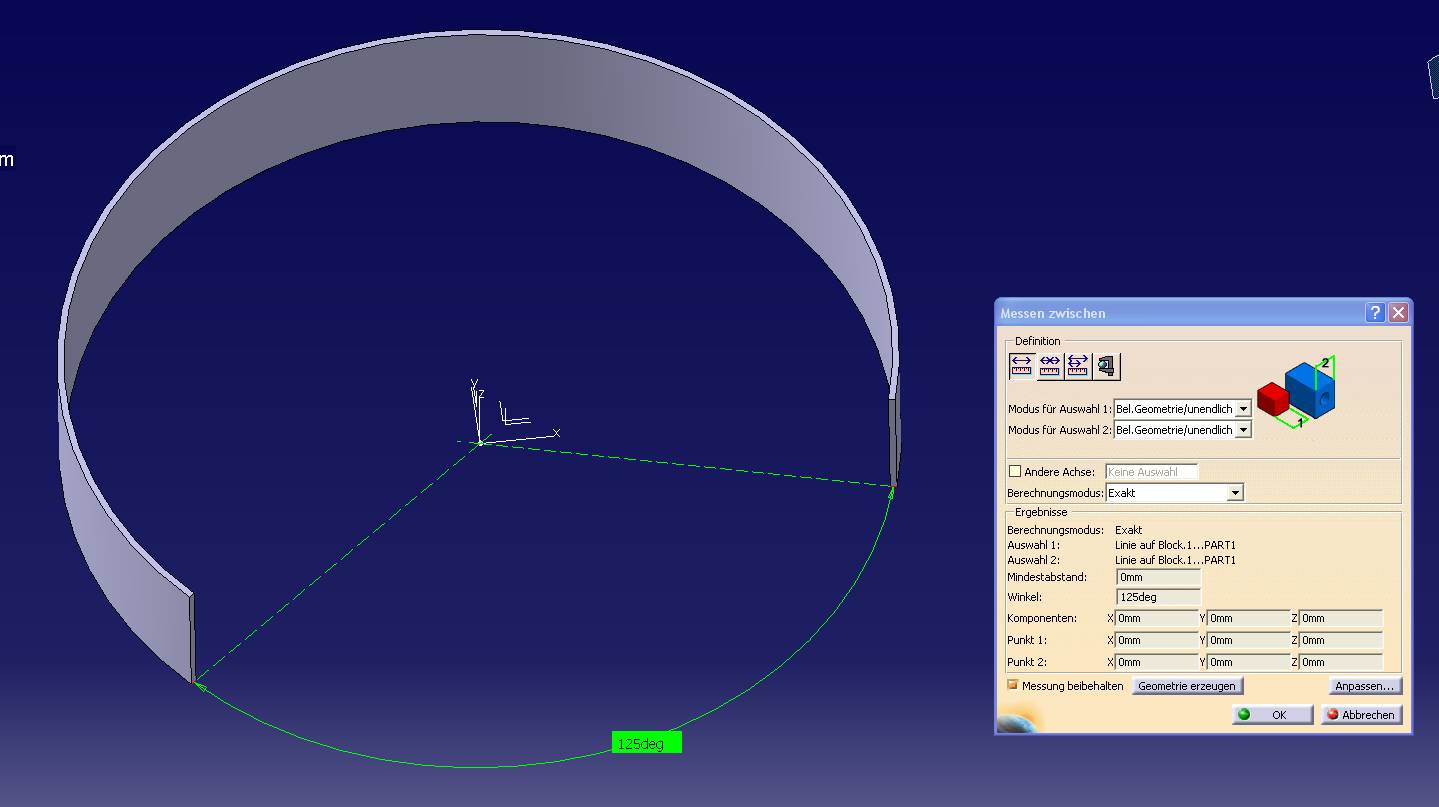

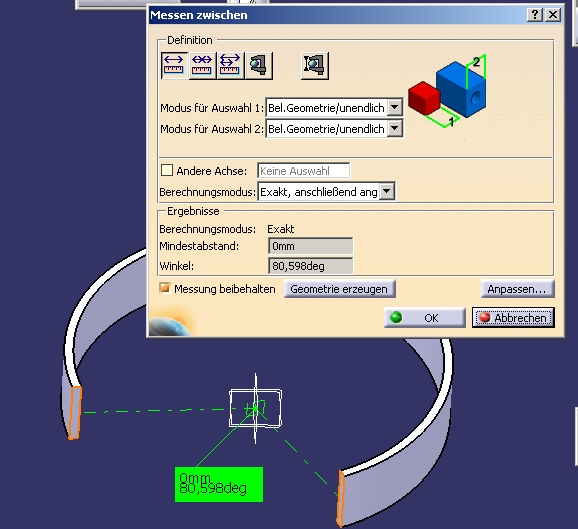

Hallo 040985, wenn Du beim Messen die Flächen der"Pfosten" nimmst, nicht die Kanten, solltest Du es hinkriegen. Bei den Auswahloptionen "beliebige Geometrie unendlich" einstellen. ------------------ Gruß Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
040985 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 17.02.2010 Catia V5 R17
|
erstellt am: 23. Feb. 2010 15:59 <-- editieren / zitieren --> Unities abgeben:
|
thomasacro Ehrenmitglied V.I.P. h.c. Ingenieur Anwendungsberater

 Beiträge: 3728 Registriert: 12.05.2004 V4 V5 2016 - 2020 V6 2016x -2019x
|
erstellt am: 23. Feb. 2010 16:05 <-- editieren / zitieren --> Unities abgeben:          Nur für 040985
Aber das sieht doch so ganz gut aus! Ich sehe doch den Winkel, oder!? Welche Skizze meinst du denn? ------------------ gruß, Tom  [Diese Nachricht wurde von thomasacro am 23. Feb. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
040985 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 17.02.2010 Catia V5 R17
|
erstellt am: 23. Feb. 2010 16:52 <-- editieren / zitieren --> Unities abgeben:
|
Landskronbier Mitglied Dipl.-Ing. in Fahrzeugkonstruktion

 Beiträge: 271 Registriert: 27.07.2004 Win XP CATIA V5 R19SP3
|
erstellt am: 23. Feb. 2010 17:18 <-- editieren / zitieren --> Unities abgeben:          Nur für 040985
Hallo, das geht ganz einfach. Doppelklicken auf die Messung und die Messung mit der linken Maustaste in den inneren Bereich ziehen. Dann springt der Wert der Messung automatisch um. Edit: Achja du musst dabei achten den Bemaßungspfeil zu selektieren und zu verschieben, nicht den Wert selber. ------------------ MfG Martin maba-engineering XING  [Diese Nachricht wurde von Landskronbier am 23. Feb. 2010 editiert.] Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
040985 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 17.02.2010 Catia V5 R17
|
erstellt am: 23. Feb. 2010 18:21 <-- editieren / zitieren --> Unities abgeben:
|
Landskronbier Mitglied Dipl.-Ing. in Fahrzeugkonstruktion

 Beiträge: 271 Registriert: 27.07.2004 Win XP CATIA V5 R19SP3
|
erstellt am: 24. Feb. 2010 13:20 <-- editieren / zitieren --> Unities abgeben:          Nur für 040985

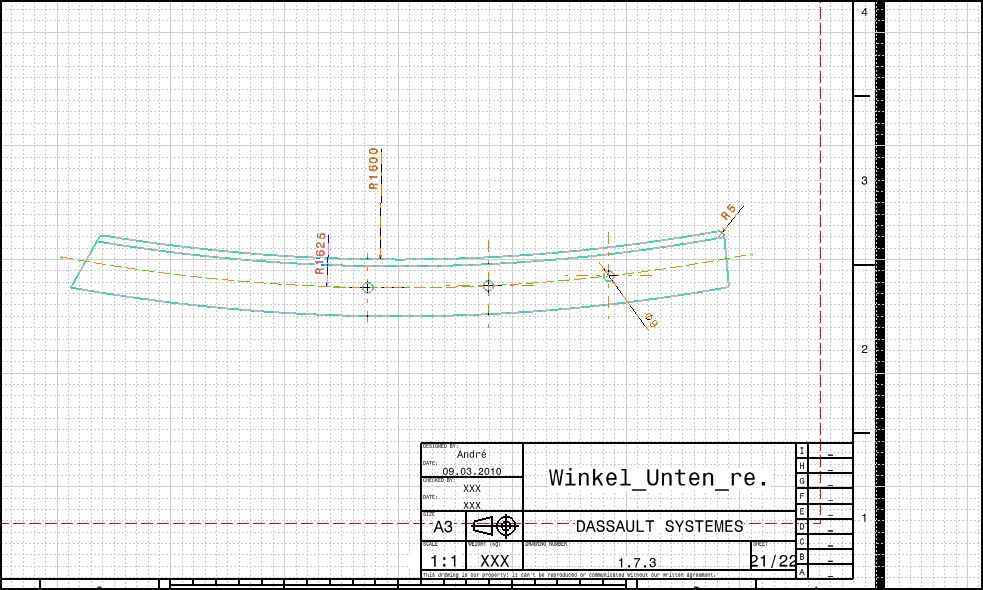

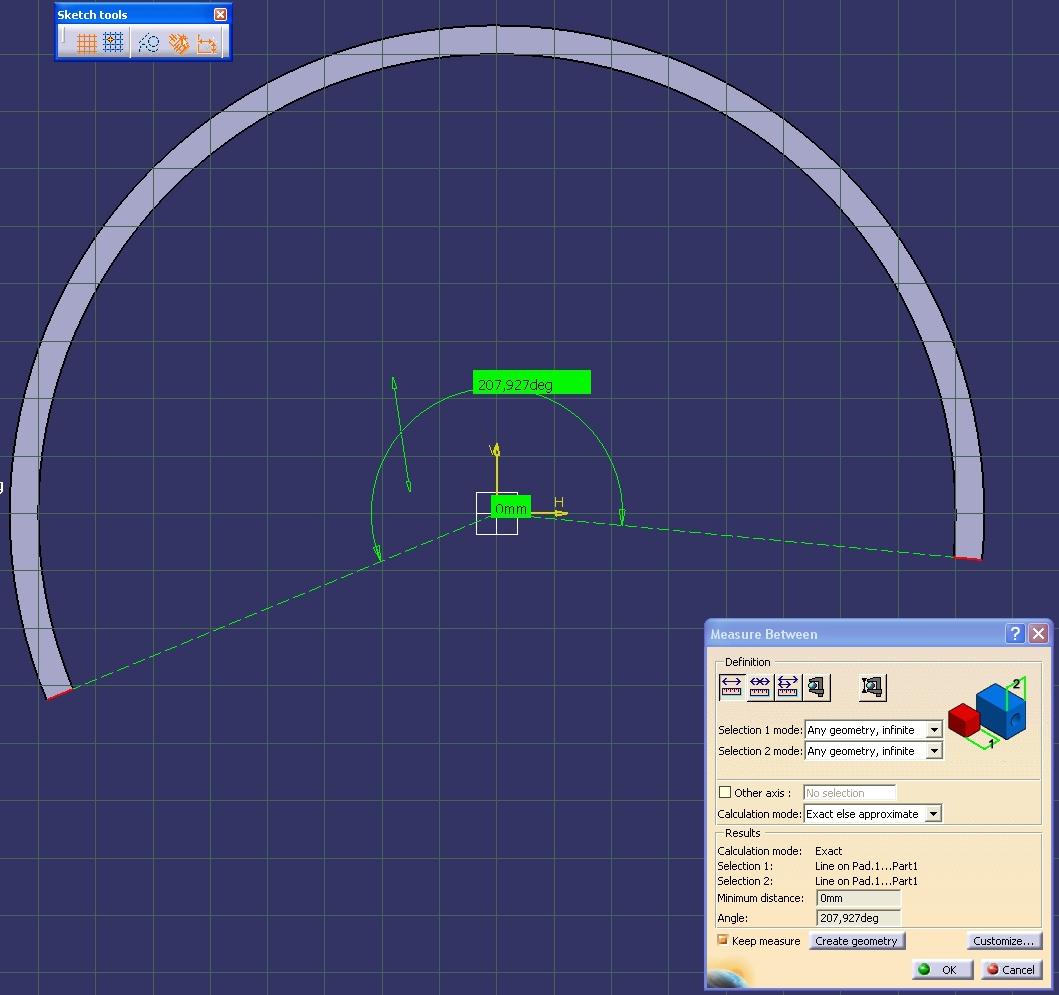

Ich hab es gerade nochmals ausprobiert. Es gibt einen Trick bei der Sache. Erzeuge dir einen neuen Sketch, bei welchem du die Sicht von oben drauf hast. Danach misst du den Winkel innerhalb der Sketchumgebung und verlässt anschließend den Sketch. Der Sketch wird jetzt im Baum nicht mehr dargestellt, weil ja nix erzeugt wurde, aber die Messung bleibt erhalten und liegt quasi in einer Ebene. Somit hast du jetzt auch die Möglichkeit, nachdem du doppelklickst auf die Messung, den Ergänzungswinkel zu bekommen. (siehe auch Bild) ------------------ MfG Martin maba-engineering XING  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
040985 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 17.02.2010 Catia V5 R17
|
erstellt am: 24. Feb. 2010 15:42 <-- editieren / zitieren --> Unities abgeben:
Halo Martin, also das hört sich schon ganz gut an aber ich komme ja nicht in die Skizze da ich in der Umgebung von Product bin und nicht in Part. Ich setze also gerade meine Einzelteile zusammen. Gibt es da auch eine Möglichkeit? Ansonsten schonmal vielen Dank für deine Bemühungen! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Christian.O Mitglied Konstrukteur

 Beiträge: 1212 Registriert: 17.07.2009
|
erstellt am: 24. Feb. 2010 15:47 <-- editieren / zitieren --> Unities abgeben:          Nur für 040985
Servus, du brauchst nur im Product irgendein Part aktivieren und dort erstellst du dann eine Skizze und machst deine Ansicht. ------------------ Mit freundlichen Grüßen aus Tirol Christian Obholzer Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Martin K Mitglied Konstrukteur, CAD Administrator

 Beiträge: 141 Registriert: 24.01.2002 Windows 10 CATIA V5-6R2032 SP03
|
erstellt am: 24. Feb. 2010 15:59 <-- editieren / zitieren --> Unities abgeben:          Nur für 040985
|
Landskronbier Mitglied Dipl.-Ing. in Fahrzeugkonstruktion

 Beiträge: 271 Registriert: 27.07.2004 Win XP CATIA V5 R19SP3
|
erstellt am: 24. Feb. 2010 16:08 <-- editieren / zitieren --> Unities abgeben:          Nur für 040985
Ist egal. Du gehst innerhalb der Produktumgebung aktiv in ein Part per Doppelklick (CATPart, nicht die Part Instance), so dass du die Part Design-Umgebung hast und machst anschließen das, was ich vorher beschrieben habe. ------------------ MfG Martin maba-engineering XING  Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
Mörchen Ehrenmitglied V.I.P. h.c. CAD-Trainerin (CATIA V5)

 Beiträge: 3830 Registriert: 14.03.2007 Release 19 SP2
|
erstellt am: 24. Feb. 2010 16:11 <-- editieren / zitieren --> Unities abgeben:          Nur für 040985
Hallo 040985, ich fürchte, das eigentliche Problem ist nicht die Messung, denn die geht nach ein paarmal probieren auf jeden Fall auf die eine oder andere Art. Könnte es sein, dass die Flächen oder Kanten der "Pfosten" nicht wirklich radial verlaufen, sondern der Winkelmittelpunkt von diesen beiden Elementen irgendwo anders liegt, als der Mittelpunkt der gesamten Umhausung? ------------------ Gruß Mörchen Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
040985 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 17.02.2010 Catia V5 R17
|
erstellt am: 24. Feb. 2010 17:18 <-- editieren / zitieren --> Unities abgeben:

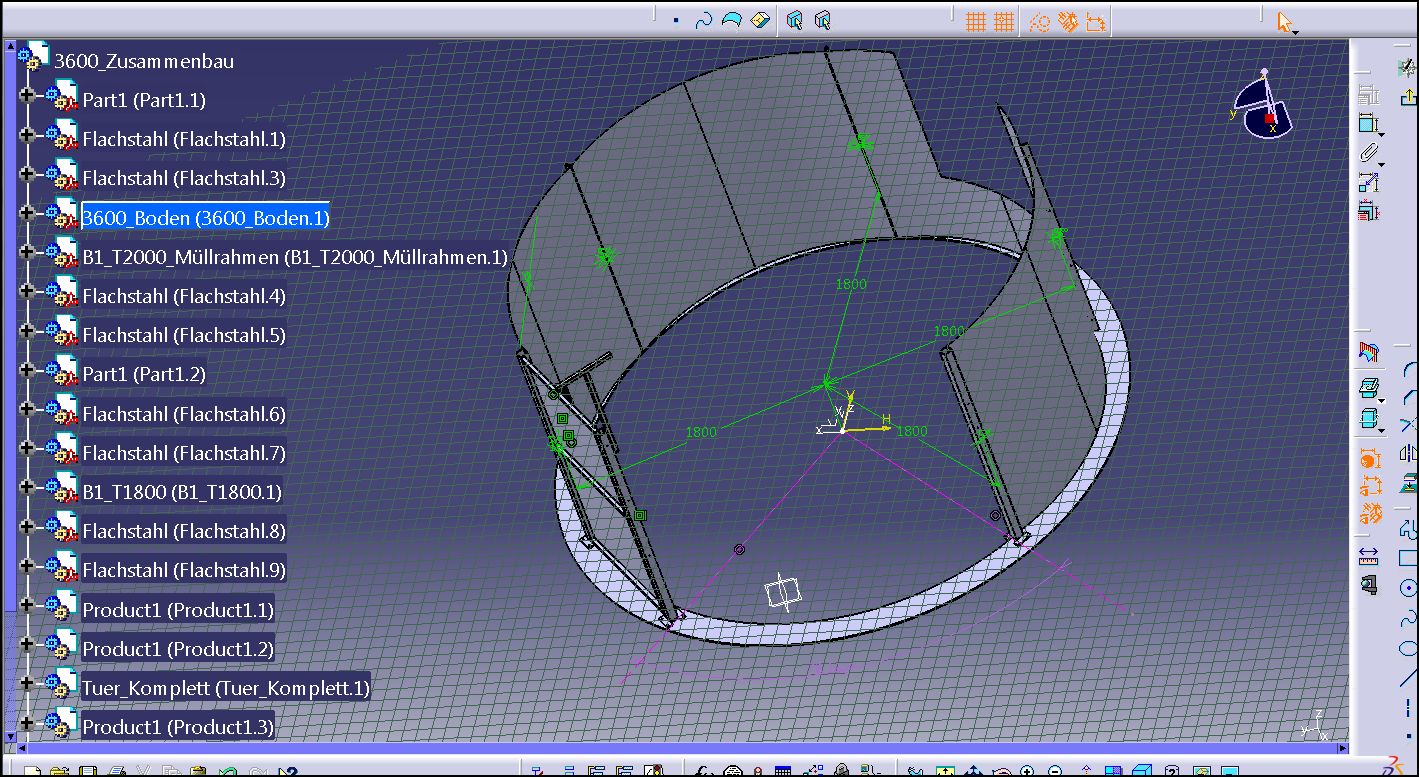

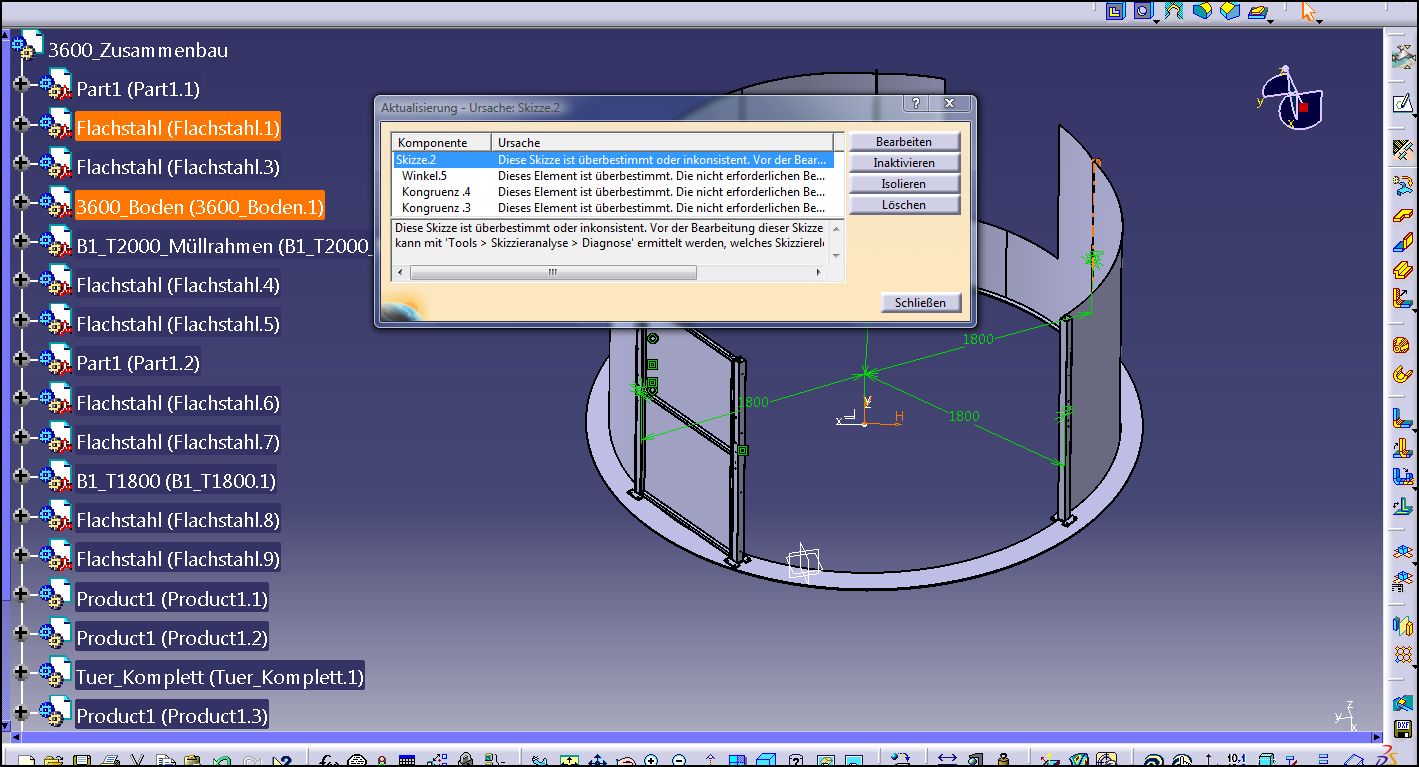

Also dass der Winkelmittelpunkt von den Pfostenflächen nicht im Ursprung liegt stimmt definitiv aber ich brauche auch nur den Winkel der Kanten oder so. Die Hauptsache ist dass der Winkel mit seinem Scheitelpunkt im Ursrung liegt, da in der momentan vorhanden Öffnung der Umhausung ein Austrageband und ein Zuführer stehen. Diese beiden stehen in einem ganz bestimmten Winkel zueinander und sind beide auf den Mittelpunkt des Kreisringes ausgerichtet. Ich habe es jetzt dank Martins hilfe hinbekommen den Winkel in der Skizze zu erfassen..das würde mir jetzt in Grenzfall auch reichen. Ich bekomme jedoch eine Fehlermeldung wenn ich die Skizze wieder verlasse um die Messung nochmal in der 3D Umgebung von Product zu sehen... So kann ich jetzt aber auch schon eine Aussage darüber machen ob ich mit dem vorhanden Öffnungswinkel hinkomme oder ob er zu klein geraten ist. Danke euch! Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
040985 Mitglied Konstrukteur

 Beiträge: 41 Registriert: 17.02.2010 Catia V5 R17
|
erstellt am: 24. Feb. 2010 17:20 <-- editieren / zitieren --> Unities abgeben:
|
Martin K Mitglied Konstrukteur, CAD Administrator

 Beiträge: 141 Registriert: 24.01.2002
|
erstellt am: 24. Feb. 2010 17:25 <-- editieren / zitieren --> Unities abgeben:          Nur für 040985
Hallo 040985 Doppelklick auf das Maß im Skizzierer und den Haken bei Referenz setzten. Außerdem kannst Du Dir auch bestimmte Maße außerhalb der Skizze anzeigen lassen. RechteMausTaste auf des Maß in der Skizze - Objekt... - Anzeige hinzufügen. Achtung in den Optionen muss unter "Infrastruktur / Teileinfrastruktur / Anzeige / Im Geometriebereich anzeigen" der Schalter „Parameter von Komponenten und Bedingungen“ eingeschaltet sein. Gruß Martin Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP |
