Autor Thema:  Zusammenfügen von Sheetmetal Parts (2773 mal gelesen)
Spawn12345
Mitglied



Sehen Sie sich das Profil von Spawn12345 an!   Senden Sie eine Private Message an Spawn12345  Schreiben Sie einen Gästebucheintrag für Spawn12345

Beiträge: 29
Registriert: 09.12.2004

 erstellt am: 18. Feb. 2010 13:50    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities


Hallo Leute,

ich habe ein Problem mit zwei Sheetmetal Parts.

Und zwar habe ich auf einem schrägen Blech, zwei Versteifungsrippen befestigt die jetzt zu einem Teil zusammengefasst werden sollen. Dies benötige ich für eine FEM-Berechnung

Das würde in der Praxis wohl bedeuten, dass ich erste ein der beiden Rippen schneiden müsste und sie dann schweißen würde.

Jetzt habe ich aber keine Ahnung wie ich die beiden Rippen mit Catia zusammenfügen soll, so dass diese als ein Teil erkannt werden und so fertigbar wären.

Gruß Spawn12345


Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cyzed
Mitglied
Ingenieur


Sehen Sie sich das Profil von cyzed an!   Senden Sie eine Private Message an cyzed  Schreiben Sie einen Gästebucheintrag für cyzed

Beiträge: 55
Registriert: 27.10.2009

CATIA V5R19 SP3 32Bit
Windows XP 32Bit
AMD Athlon II X4 620 2,6 GHz
4 GB DDR2 RAM
NVIDIA GeForce 7300GT

erstellt am: 18. Feb. 2010 14:29    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Spawn12345 10 Unities + Antwort hilfreich
hi,

wäre das nicht sinnvoller das ganze als Multi-Body zu gestalten und anschließend über Boolsche Operation "Zusammenfügen" verknüpfen.

wür sich für FEM besser eignen, meine ich

Gruß

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Spawn12345
Mitglied



Sehen Sie sich das Profil von Spawn12345 an!   Senden Sie eine Private Message an Spawn12345  Schreiben Sie einen Gästebucheintrag für Spawn12345

Beiträge: 29
Registriert: 09.12.2004

 erstellt am: 18. Feb. 2010 14:33    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Ich hatte versucht die Flächen der eine Rippe über Ableiten in die andere zu kopieren!

Und die Form dieser dann aus der anderen heraus zu trennen!

Geht aber nicht!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Spawn12345
Mitglied



Sehen Sie sich das Profil von Spawn12345 an!   Senden Sie eine Private Message an Spawn12345  Schreiben Sie einen Gästebucheintrag für Spawn12345

Beiträge: 29
Registriert: 09.12.2004

 erstellt am: 18. Feb. 2010 14:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Rippe6.rar


Zitat:
Original erstellt von cyzed:
hi,

wäre das nicht sinnvoller das ganze als Multi-Body zu gestalten und anschließend über Boolsche Operation "Zusammenfügen" verknüpfen.

wür sich für FEM besser eignen, meine ich

Gruß

Wie genau meinst das jetzt? Stehe momentan auf dem Schlauch!

Habe die Datei mal mit angehangen!


[Diese Nachricht wurde von Spawn12345 am 18. Feb. 2010 editiert.]

[Diese Nachricht wurde von Spawn12345 am 18. Feb. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cyzed
Mitglied
Ingenieur


Sehen Sie sich das Profil von cyzed an!   Senden Sie eine Private Message an cyzed  Schreiben Sie einen Gästebucheintrag für cyzed

Beiträge: 55
Registriert: 27.10.2009

CATIA V5R19 SP3 32Bit
Windows XP 32Bit
AMD Athlon II X4 620 2,6 GHz
4 GB DDR2 RAM
NVIDIA GeForce 7300GT

erstellt am: 18. Feb. 2010 14:47    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Spawn12345 10 Unities + Antwort hilfreich
du darfst ein Hauptkörper nicht als Abzugskörper verwenden...Du musst einen neuen Körper erstellen und den Volumenkörper da rein verschieben

ich schau mal eben nach

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

V5Playaz
Mitglied
Dipl.-Ing (BA)


Sehen Sie sich das Profil von V5Playaz an!   Senden Sie eine Private Message an V5Playaz  Schreiben Sie einen Gästebucheintrag für V5Playaz

Beiträge: 447
Registriert: 12.07.2005

DELL PRECISION M4500
8 GB RAM
Win 7 64-Bit
CATIA V5 R19
VB6, VB2008
Adobe Acrobat 9 Pro Extended

erstellt am: 18. Feb. 2010 14:58    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Spawn12345 10 Unities + Antwort hilfreich
Oder aus einem Gesamtprodukt ein Allcatpart erstellen.

Grüsse Dominik

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cyzed
Mitglied
Ingenieur


Sehen Sie sich das Profil von cyzed an!   Senden Sie eine Private Message an cyzed  Schreiben Sie einen Gästebucheintrag für cyzed

Beiträge: 55
Registriert: 27.10.2009

CATIA V5R19 SP3 32Bit
Windows XP 32Bit
AMD Athlon II X4 620 2,6 GHz
4 GB DDR2 RAM
NVIDIA GeForce 7300GT

erstellt am: 18. Feb. 2010 15:04    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Spawn12345 10 Unities + Antwort hilfreich

cyzed
Mitglied
Ingenieur


Sehen Sie sich das Profil von cyzed an!   Senden Sie eine Private Message an cyzed  Schreiben Sie einen Gästebucheintrag für cyzed

Beiträge: 55
Registriert: 27.10.2009

CATIA V5R19 SP3 32Bit
Windows XP 32Bit
AMD Athlon II X4 620 2,6 GHz
4 GB DDR2 RAM
NVIDIA GeForce 7300GT

erstellt am: 18. Feb. 2010 15:09    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Spawn12345 10 Unities + Antwort hilfreich

Verstaerkungsplatte2komp._AllCATPart.CATPart

test, kriege die Datei nicht hochgeladen

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cyzed
Mitglied
Ingenieur


Sehen Sie sich das Profil von cyzed an!   Senden Sie eine Private Message an cyzed  Schreiben Sie einen Gästebucheintrag für cyzed

Beiträge: 55
Registriert: 27.10.2009

CATIA V5R19 SP3 32Bit
Windows XP 32Bit
AMD Athlon II X4 620 2,6 GHz
4 GB DDR2 RAM
NVIDIA GeForce 7300GT

erstellt am: 18. Feb. 2010 15:10    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Spawn12345 10 Unities + Antwort hilfreich

Spawn12345
Mitglied



Sehen Sie sich das Profil von Spawn12345 an!   Senden Sie eine Private Message an Spawn12345  Schreiben Sie einen Gästebucheintrag für Spawn12345

Beiträge: 29
Registriert: 09.12.2004

 erstellt am: 18. Feb. 2010 16:11    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Zitat:
Original erstellt von cyzed:
sdf

Kann es leider nicht öffnen! Benutze Catia V5R18 SP4!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cyzed
Mitglied
Ingenieur


Sehen Sie sich das Profil von cyzed an!   Senden Sie eine Private Message an cyzed  Schreiben Sie einen Gästebucheintrag für cyzed

Beiträge: 55
Registriert: 27.10.2009

CATIA V5R19 SP3 32Bit
Windows XP 32Bit
AMD Athlon II X4 620 2,6 GHz
4 GB DDR2 RAM
NVIDIA GeForce 7300GT

erstellt am: 18. Feb. 2010 16:25    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Spawn12345 10 Unities + Antwort hilfreich


ich habe das so gemacht wie Dominik schon sagte...in AllCatpart konvertiert und dann ein Abzugskörper mit den Boolschen Operationen gebildet

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Spawn12345
Mitglied



Sehen Sie sich das Profil von Spawn12345 an!   Senden Sie eine Private Message an Spawn12345  Schreiben Sie einen Gästebucheintrag für Spawn12345

Beiträge: 29
Registriert: 09.12.2004

 erstellt am: 18. Feb. 2010 16:32    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Kann ich die Rippen nicht irgendwie zurecht trimmen, so dass sie dann wie ein Teil aussehen?

Danke für euer bisherige Hilfe !

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

cyzed
Mitglied
Ingenieur


Sehen Sie sich das Profil von cyzed an!   Senden Sie eine Private Message an cyzed  Schreiben Sie einen Gästebucheintrag für cyzed

Beiträge: 55
Registriert: 27.10.2009

CATIA V5R19 SP3 32Bit
Windows XP 32Bit
AMD Athlon II X4 620 2,6 GHz
4 GB DDR2 RAM
NVIDIA GeForce 7300GT

erstellt am: 18. Feb. 2010 16:39    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für Spawn12345 10 Unities + Antwort hilfreich

Spawn12345
Mitglied



Sehen Sie sich das Profil von Spawn12345 an!   Senden Sie eine Private Message an Spawn12345  Schreiben Sie einen Gästebucheintrag für Spawn12345

Beiträge: 29
Registriert: 09.12.2004

 erstellt am: 18. Feb. 2010 16:42    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities
Zitat:
Original erstellt von cyzed:

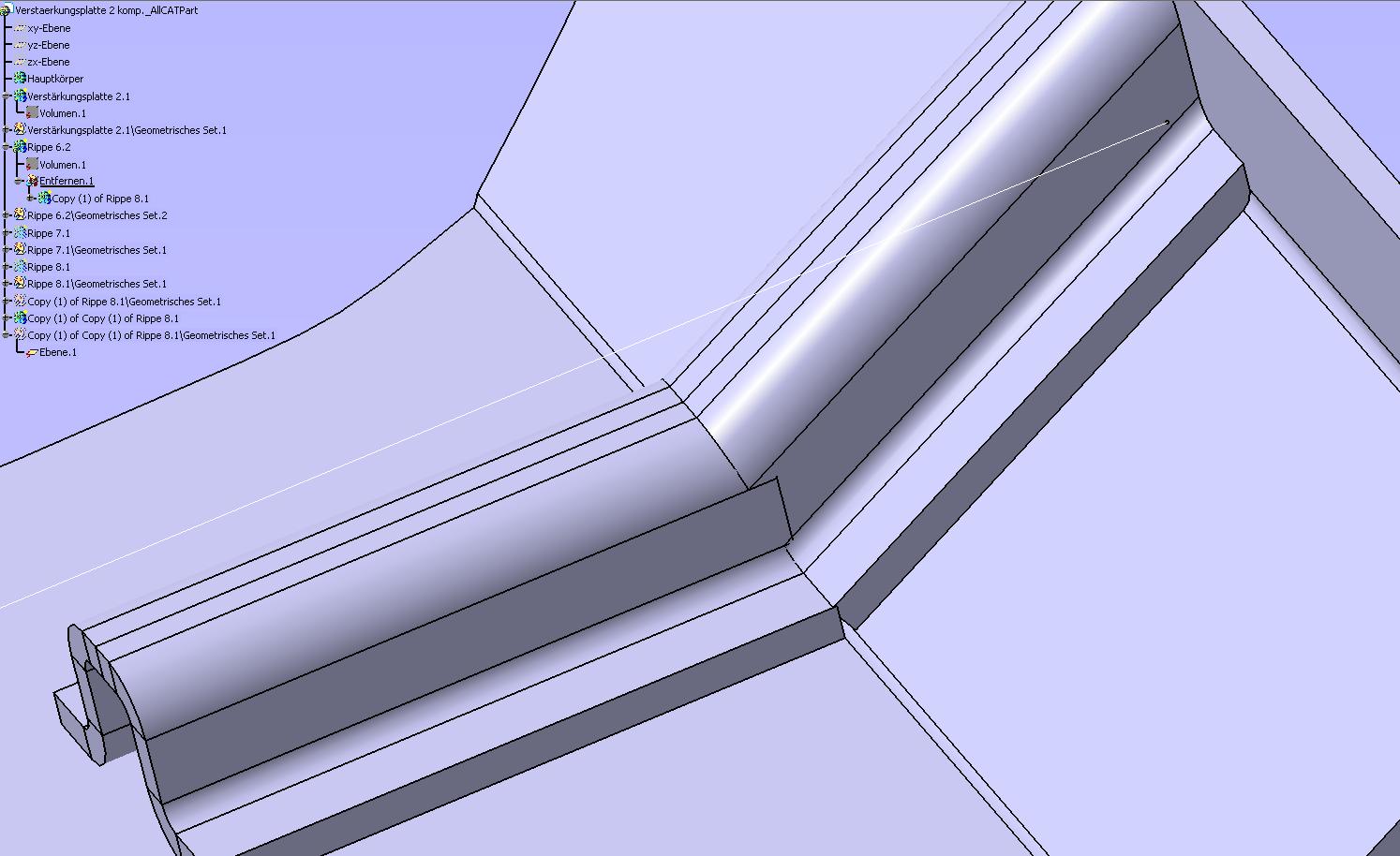

meinst du so?

Ja genau!

Jetzt müsste ich ja nur noch den Kantenverrundung machen!

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
