Autor Thema:  Kugelumlaufspindel (8611 mal gelesen)
bediswife
Mitglied
Maschinenbauingenieur

Sehen Sie sich das Profil von bediswife an!   Senden Sie eine Private Message an bediswife  Schreiben Sie einen Gästebucheintrag für bediswife

Beiträge: 9
Registriert: 10.02.2010

erstellt am: 10. Feb. 2010 17:49    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities




Hallo Leute,

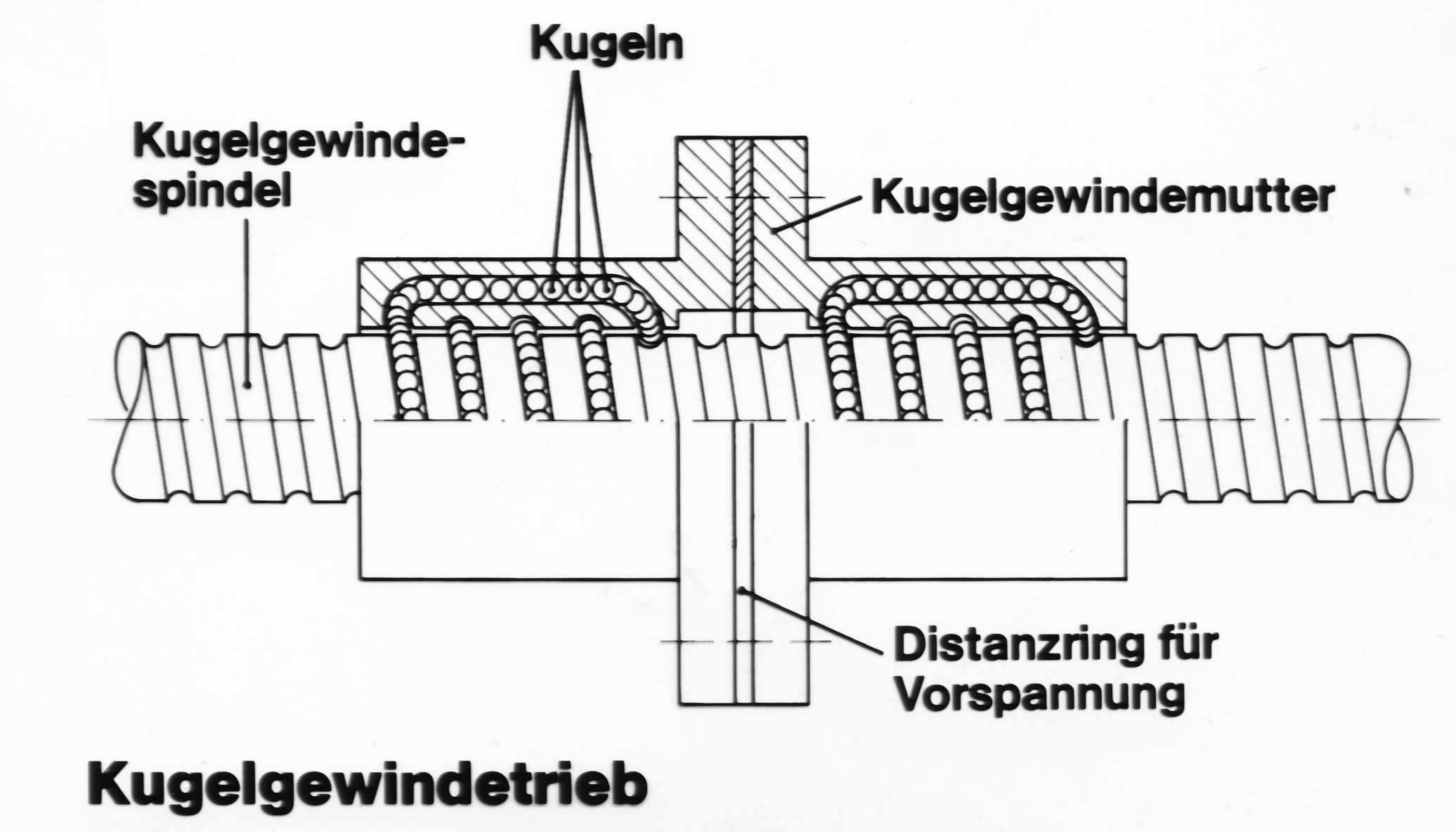

ich brauche dringend Hilfe beim Bau einer Kugelumlaufspindel. Ich muss die Spindel mit Mutter, Kugeln sowie Umlenkrohr in CATIA darstellen. Dabei bereitet mir das Umlenkrohr die größten Probleme. Hat das schonmal jemand gebaut oder kann mir helfen?

Vielen Dank für Eure Hilfe!

Gruß
bediswife

------------------
GM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bgrittmann
Moderator
Konstrukteur


Sehen Sie sich das Profil von bgrittmann an!   Senden Sie eine Private Message an bgrittmann  Schreiben Sie einen Gästebucheintrag für bgrittmann

Beiträge: 12054
Registriert: 30.11.2006

CATIA V5R19

erstellt am: 10. Feb. 2010 20:03    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bediswife 10 Unities + Antwort hilfreich

Servus
Für die Mutter würde ich so vorgehen:
- Helix für das Gewinde erzeugen (im GSD)
- Rückführkanal mit zB Linien erstellen
- Linien und Helix mit "Ecken" verbinden
- im PartDesign Rille mit Kreisring als Profil entlang der Zentralkurve erzeugen

Gruß
Bernd

------------------
Warum einfach, wenn es auch kompliziert geht.

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bediswife
Mitglied
Maschinenbauingenieur

Sehen Sie sich das Profil von bediswife an!   Senden Sie eine Private Message an bediswife  Schreiben Sie einen Gästebucheintrag für bediswife

Beiträge: 9
Registriert: 10.02.2010

erstellt am: 11. Feb. 2010 06:45    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Vielen Dank, ich werde es mal ausprobieren.

------------------
GM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bediswife
Mitglied
Maschinenbauingenieur

Sehen Sie sich das Profil von bediswife an!   Senden Sie eine Private Message an bediswife  Schreiben Sie einen Gästebucheintrag für bediswife

Beiträge: 9
Registriert: 10.02.2010

erstellt am: 13. Feb. 2010 14:14    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

und wie würdest du die Kugeln um das Gewinde erstellen?? Das stellt auch ein Problem dar...

------------------
GM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

Thomas Harmening
Ehrenmitglied V.I.P. h.c.
Arbeiter ツ



Sehen Sie sich das Profil von Thomas Harmening an!   Senden Sie eine Private Message an Thomas Harmening  Schreiben Sie einen Gästebucheintrag für Thomas Harmening

Beiträge: 2897
Registriert: 06.07.2001

NX12

erstellt am: 13. Feb. 2010 14:55    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities Nur für bediswife 10 Unities + Antwort hilfreich

da es IHMO keinen Sinn macht die Kugeln darzustellen, symbolisch als Schlauch.

und wenn den unbedingt Kugeln sein müssen, Punkte auf der Helix, Kurve, Spline, etc. verteilen, Abstand = 2*Radius der Kugel und die Kugeln im GSD erstellen.

[Diese Nachricht wurde von Thomas Harmening am 13. Feb. 2010 editiert.]

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP

bediswife
Mitglied
Maschinenbauingenieur

Sehen Sie sich das Profil von bediswife an!   Senden Sie eine Private Message an bediswife  Schreiben Sie einen Gästebucheintrag für bediswife

Beiträge: 9
Registriert: 10.02.2010

erstellt am: 13. Feb. 2010 16:06    Editieren oder löschen Sie diesen Beitrag!  <-- editieren / zitieren -->   Antwort mit Zitat in Fett Antwort mit kursivem Zitat    Unities abgeben: 1 Unity (wenig hilfreich, aber dennoch)2 Unities3 Unities4 Unities5 Unities6 Unities7 Unities8 Unities9 Unities10 Unities

Hallo Herr Harmening,
vielen Dank für den Tipp, die Kugeln habe ich hinbekommen!! Das war ja ganz einfach!!
Super!

Gruß
bediswife

------------------
GM

Eine Antwort auf diesen Beitrag verfassen (mit Zitat/Zitat des Beitrags) IP
